WW5JT100R

产品分类: 通孔电阻
产品描述: 100Ω ±5% 5W ±20ppm/℃ 通孔安装 22.23mm(长度)
供应商型号: NA-WW5JT100R
供应商: 海外现货
标准整包数: 1

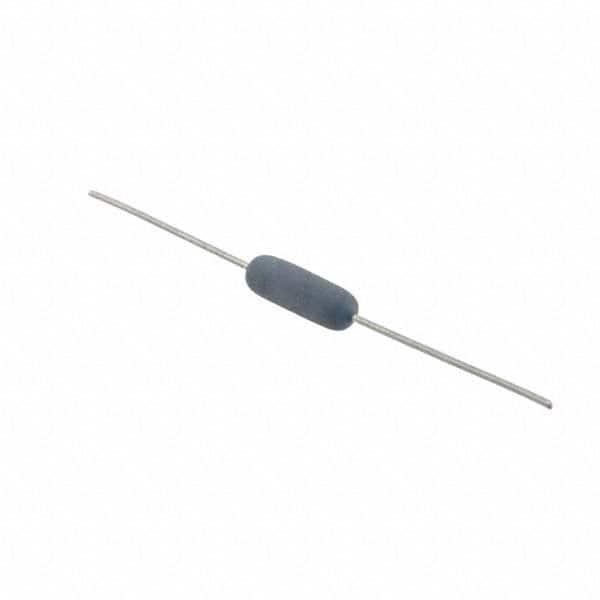

STACKPOLE ELECTRONICS 通孔电阻 WW5JT100R

WW5JT100R概述

    # WW / MWW / NWW / WWS 系列电阻器技术手册

    产品简介


    WW / MWW / NWW / WWS 系列电阻器是通用型和精密型绕线电阻器,广泛应用于各种电子设备中。这些电阻器以其高可靠性、紧凑设计和高性能著称,适用于广泛的工业和消费电子产品领域。WW / MWW / NWW / WWS 系列电阻器可以满足高精度和高功率的需求,具有非电感特性,能够有效应对各种复杂的电路需求。
    主要功能
    - 高功率密度:WW / MWW 系列提供了更高的功率密度,特别适合空间有限的应用。
    - 高精度:NWW / NWWS 系列提供更精确的电阻值,适用于需要高精度测量的场合。
    - 多功能性:不同型号覆盖广泛的阻值范围和功率等级,适合多种应用场景。
    应用领域
    - 工业控制设备
    - 医疗仪器
    - 通信设备
    - 汽车电子
    - 航空航天

    技术参数


    以下是WW / MWW / NWW / WWS系列电阻器的关键技术规格:
    | 参数名称 | 规格范围 |

    | 阻值范围(Ω) | <1 Ω 至 100 KΩ |
    | 容差 | ±0.1%,±0.5%,±1%,±5% |
    | 温度系数 | <1 Ω:±90 ppm/°C
    1 Ω至10 Ω:±50 ppm/°C
    >10 Ω:±20 ppm/°C |
    | 功率等级(W) | 0.4 W 至 20 W |
    | 工作温度范围 | -55°C 至 +350°C |

    产品特点和优势


    - 高功率密度:WWS 系列电阻器能够在微型尺寸下提供较高的功率等级。
    - 高性价比:在保证性能的同时,为用户提供经济实惠的选择。
    - 高稳定性:采用高耐热硅酮涂层,增强抗老化能力。
    - 坚固耐用:完全焊接结构和镀锡铜引线确保长期可靠运行。
    - RoHS 合规:所有产品均符合欧盟 RoHS 标准,环保无卤素。

    应用案例和使用建议


    应用案例
    - 在工业自动化控制系统中,WW 系列电阻器常用于电流检测电路,确保系统的稳定运行。
    - 在医疗设备中,NWW 系列电阻器因其高精度和稳定性被广泛应用于信号调理电路。
    使用建议
    - 对于高温环境下的应用,建议选择带有高耐热涂层的产品。
    - 在高频电路中使用时,应注意连接线的寄生效应以避免不必要的干扰。

    兼容性和支持


    WW / MWW / NWW / WWS 系列电阻器与多种电子元器件和设备兼容。厂商提供全面的技术支持和服务,包括定制化解决方案和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值漂移严重 | 更换更高精度等级的产品 |
    | 过载保护失效 | 检查散热设计并适当降额使用 |
    | 长时间工作后性能下降 | 定期检查环境条件并进行清洁维护 |

    总结和推荐


    WW / MWW / NWW / WWS 系列电阻器凭借其卓越的性能和可靠性,在众多应用领域表现出色。无论是需要高功率密度还是高精度的应用场景,该系列产品都能提供满意的解决方案。因此,我们强烈推荐此系列电阻器给需要高性能和可靠性的用户。请在购买前确认具体的技术规格,以确保满足您的特定需求。

WW5JT100R参数

参数
电阻值 100Ω
精度 ±5%
额定功率 5W
温度系数 ±20ppm/℃
长*宽*高 22.23mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

WW5JT100R厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

WW5JT100R数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 通孔电阻 STACKPOLE ELECTRONICS WW5JT100R WW5JT100R数据手册

WW5JT100R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.8024 ¥ 6.9331
2500+ $ 0.688 ¥ 5.944
12500+ $ 0.6021 ¥ 5.2021
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 6933.1
