RMCF0603FT20K0

产品分类: 贴片电阻
产品描述: 20KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: M-RMCF0603FT20K0
供应商: Future
标准整包数: 5000

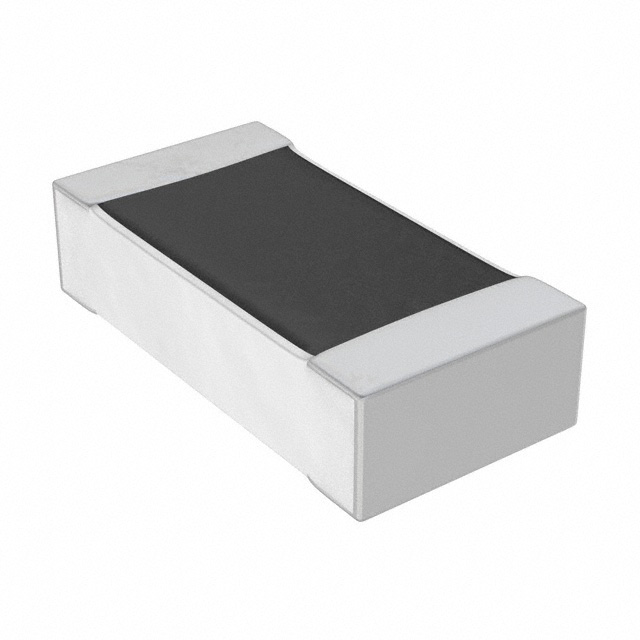

STACKPOLE ELECTRONICS 贴片电阻 RMCF0603FT20K0

RMCF0603FT20K0概述

    RMCF/RMCP系列电阻器技术手册

    产品简介


    RMCF/RMCP系列电阻器是由Stackpole Electronics, Inc.生产的一系列通用厚膜标准功率和高功率贴片电阻器。该系列电阻器分为两个型号:RMCF系列用于标准功率需求,而RMCP系列则适用于高功率需求。这些电阻器采用镍屏障端接,并符合AEC-Q200标准(除了RMCP0201外)。它们均采用无卤素、RoHS标准材料制造,以满足环保要求。

    技术参数


    以下是RMCF/RMCP系列电阻器的主要技术参数:
    - 电气参数
    - 额定功率范围:0.03W至1W(具体根据型号不同)
    - 最大工作电压:150V至400V(具体根据型号不同)
    - 温度系数:-200/+600 ppm/°C(具体根据型号不同)
    - 精度:±1%、±5%(具体根据型号不同)

    - 功率降额
    - 功率从70°C时的100%降额至+155°C时的零。
    - 物理尺寸
    - 0402, 0603, 0805, 1206, 1210, 2010, 2512等多种尺寸可供选择,对应不同的功率和阻值范围。

    产品特点和优势


    - 功率等级灵活:RMCF适用于标准功率需求,RMCP适用于高功率需求。
    - 镍屏障端接:提高耐久性和可靠性。
    - 宽温度范围:-55°C至+155°C的工作温度范围使其适用于多种恶劣环境。
    - 环保合规:无卤素、RoHS标准,满足严格的环保要求。

    应用案例和使用建议


    - 应用案例:
    - RMCF系列电阻器广泛应用于消费电子、工业控制、通讯设备等领域。
    - RMCP系列电阻器适用于汽车电子、工业电源、航空航天等对功率要求较高的场合。
    - 使用建议:
    - 根据具体应用选择合适的功率等级和阻值。
    - 考虑环境温度的影响,确保不超过最大工作电压。
    - 在高功率应用中,注意散热问题,确保良好的热管理。

    兼容性和支持


    - 兼容性:RMCF/RMCP系列电阻器具有良好的通用性,易于与其他电子元器件和设备集成。
    - 厂商支持:Stackpole Electronics提供详尽的技术文档和支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1:电阻器表面温度过高
    - 解决方案:确保合理的散热设计,使用散热片或散热风扇辅助散热。
    - 问题2:电阻器寿命不足
    - 解决方案:检查工作电压和环境温度是否超过额定值,考虑使用更高功率等级的产品。

    总结和推荐


    RMCF/RMCP系列电阻器以其灵活的功率等级、高精度和良好的环境适应性,在众多应用中表现出色。无论是标准功率还是高功率应用,都能找到合适的产品型号。建议在选择时仔细参考技术参数,确保符合应用需求。总的来说,Stackpole Electronics的RMCF/RMCP系列电阻器是值得信赖的选择。

RMCF0603FT20K0参数

参数
电阻值 20KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RMCF0603FT20K0厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RMCF0603FT20K0数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RMCF0603FT20K0 RMCF0603FT20K0数据手册

RMCF0603FT20K0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0023 ¥ 0.0197
20000+ $ 0.0021 ¥ 0.0181
100000+ $ 0.002 ¥ 0.0173
200000+ $ 0.002 ¥ 0.017
625000+ $ 0.0019 ¥ 0.0161
库存: 1145000
起订量: 10000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 98.5
