RAVF104DJT27R0

产品分类: 网络阵列电阻
产品描述: 27Ω ±5% ±200ppm/℃ 62.5mW 0804 贴片安装 2mm*1mm*500μm
供应商型号: 738-RAVF104DJT27R0TR-ND
供应商: Digi-Key
标准整包数: 1

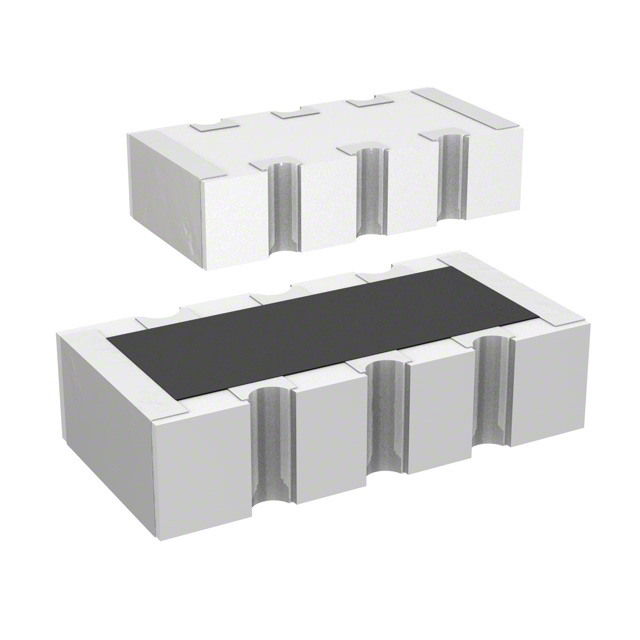

STACKPOLE ELECTRONICS 网络阵列电阻 RAVF104DJT27R0

RAVF104DJT27R0概述

    RAVF Series Convex Termination Chip Resistor Array

    1. 产品简介


    RAVF系列由Stackpole Electronics, Inc.生产,属于厚膜电阻元件。这些电阻器适用于多种电路类型,包括独立电路(2D、4D、8D)和并联电路(N、R)。RAVF系列可作为有引线网络的理想表面贴装替代品,特别适合那些需要高可靠性、小体积和轻量化的应用场合。

    2. 技术参数


    RAVF系列的电性能规格如下表所示:
    | 类型/代码 | 元件数量 | 电路类型 | 阻值范围 (Ω) | 温度系数 (ppm/℃) | 最大工作电压 (V) | 功率等级 (W) |
    ||
    | RAVF164D | 4 | 独立电路 | 10 - 1M | ±100 | 200 | 0.25 |
    | RAVF102D | 2 | 独立电路 | 0.031 - 0.126 | ±100 | 200 | 0.125 |
    | RAVF328N | 8 | 并联电路 | - | ±100 | 50 | 0.2 |
    RAVF系列的工作温度范围广泛,除了RAVF328N和RAVF328R型号,其工作温度范围为-55°C至+155°C,而其他型号的工作温度范围为-55°C至+125°C。最大负载寿命测试、湿度温度循环测试等都符合严格标准。

    3. 产品特点和优势


    RAVF系列电阻器具备以下特点:
    - 厚膜电阻元件,适用于表面贴装;
    - 多种电路类型可选,适合不同应用场景;
    - 自动放置能力,提高生产效率;
    - 零欧姆跳线可供选择;
    - 通过AEC-Q200认证,适用于汽车电子;
    - RoHS合规且无卤素。
    这些特点使得RAVF系列电阻器在汽车、工业控制、通信设备等领域具有广泛的市场竞争力。

    4. 应用案例和使用建议


    RAVF系列电阻器常用于需要高可靠性和精确阻值的应用场合,如车载导航系统、电信基础设施和工业自动化设备。在使用时,建议根据具体应用需求选择合适的元件数量和电路类型。同时,确保阻值范围和功率等级符合应用要求,以避免过载或失效。

    5. 兼容性和支持


    RAVF系列电阻器采用SMD封装,易于与其他电子元器件集成。厂商提供了详细的焊锡轮廓推荐和推荐焊盘布局,方便工程师进行设计。同时,Stackpole Electronics还提供技术文档和支持服务,帮助客户解决问题。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现虚焊
    解决办法: 检查焊接温度和时间设置,调整为制造商推荐的焊接轮廓参数。

    - 问题:焊接后元件偏移
    解决办法: 确保焊盘布局符合推荐规范,必要时使用助焊剂或更改焊接工艺。

    7. 总结和推荐


    RAVF系列凸终止芯片电阻阵列具有高精度、高可靠性和宽工作温度范围等显著特点,适用于各种高要求的电子应用。鉴于其优良的性能和广泛的应用场景,强烈推荐在相关项目中使用RAVF系列电阻器。

RAVF104DJT27R0参数

参数
电阻值 27Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 2mm*1mm*500μm
通用封装 0804
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RAVF104DJT27R0厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RAVF104DJT27R0数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 网络阵列电阻 STACKPOLE ELECTRONICS RAVF104DJT27R0 RAVF104DJT27R0数据手册

RAVF104DJT27R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0086 ¥ 0.0724
20000+ $ 0.0078 ¥ 0.0661
50000+ $ 0.007 ¥ 0.0591
70000+ $ 0.0067 ¥ 0.0569
100000+ $ 0.0065 ¥ 0.0547
250000+ $ 0.0059 ¥ 0.05
500000+ $ 0.0056 ¥ 0.047
1000000+ $ 0.0053 ¥ 0.0445
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 724
