RPC2010JT330R

产品分类: 贴片电阻
产品描述: 330Ω ±5% 750mW ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*650μm
供应商型号: NA-RPC2010JT330R
供应商: 海外现货
标准整包数: 1

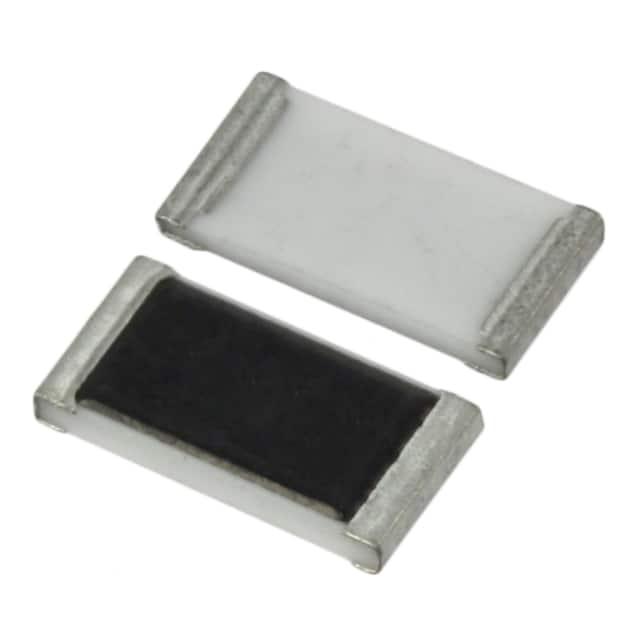

STACKPOLE ELECTRONICS 贴片电阻 RPC2010JT330R

RPC2010JT330R概述

    # Stackpole Electronics RPC Series Pulse Withstanding Thick Film Chip Resistor

    产品简介


    产品类型
    Stackpole Electronics推出的RPC系列是脉冲承受能力强的厚膜片式电阻器。该系列产品适用于高功率和超高功率的应用场景,提供多种尺寸规格,如0402、0603、0805、1206、1210、2010和2512等型号。
    主要功能
    - 脉冲承受能力强:卓越的抗脉冲性能。
    - 广泛的工作范围:具备广泛的阻值范围,便于不同应用需求的选择。
    - 优秀的浪涌耐受能力:相较于RMCF系列具有更强的抗浪涌性能。
    - 精确度等级:可达到1%及更宽的容差,并符合AEC-Q200标准。
    - 环保特性:无卤素且符合RoHS标准。
    - 定制选项:低阻值型号可根据客户需求定制。
    应用领域
    RPC系列厚膜片式电阻器广泛应用于各种电子设备中,包括汽车、工业控制、通信设备、电源转换系统等领域。

    技术参数


    额定功率
    - RPC0402: 0.1W
    - RPC0603: 0.25W
    - RPC0805: 0.5W
    - RPC1206: 0.75W
    - RPC2010: 1.5W
    最大工作电压
    - RPC0402: 75V
    - RPC0603: 150V
    - RPC0805: 300V
    - RPC1206: 400V
    - RPC2010: 800V
    阻值范围(Ω)及容差
    - 0.5%: 10 - 294, 20.5 - 20M
    - 1%: 1 - 294, 1 - 20M
    - 5%: 10 - 270, 1 - 270
    温度系数
    - ±100 ppm/ºC 或 ±200 ppm/ºC
    脉冲承受能力
    - 单脉冲:50个矩形脉冲,间隔1分钟,最大容许脉冲电压为最大连续工作电压。
    - 连续脉冲:重复施加矩形脉冲,以保持平均功率等于其额定功率。

    产品特点和优势


    RPC系列电阻器具备如下独特功能和优势:
    - 优越的脉冲承受能力:可在极端条件下保持稳定,适合高压和高电流环境。
    - 优异的抗浪涌性能:提供更高的安全性,特别适用于汽车和工业控制等对可靠性要求高的场合。
    - 广泛的工作范围:涵盖不同应用场景所需的阻值范围。
    - 环境友好:无卤素且符合RoHS标准,确保对环境的影响降到最低。

    应用案例和使用建议


    应用案例
    - 汽车电子:适用于汽车ECU、点火系统等需要抗浪涌和抗脉冲的应用。
    - 工业控制:可用于电机驱动、电源管理模块等需要高可靠性的场合。
    - 通信设备:适用于电源供应器、滤波器等需要高功率密度的组件。
    使用建议
    - 选择合适的封装尺寸:根据实际工作条件选择适当的封装尺寸,例如高功率应用可以选择1206或2010封装。
    - 注意散热设计:合理规划散热路径,避免过热导致性能下降。
    - 遵循焊接工艺:采用正确的焊接温度和时间,确保焊接质量。

    兼容性和支持


    RPC系列电阻器可与大多数标准PCB布局兼容,确保安装便捷。Stackpole Electronics提供全面的技术支持,包括但不限于:
    - 设计咨询服务:帮助客户优化设计方案。
    - 产品选型指导:根据具体应用需求推荐最佳型号。
    - 售后服务:提供及时的技术支持和售后维护。

    常见问题与解决方案


    常见问题
    1. 电阻器出现异常发热。
    - 解决方案:检查散热设计是否合理,确认电路负载是否超出规定范围。
    2. 电阻器阻值漂移严重。
    - 解决方案:检查焊接质量和环境温湿度,必要时更换合适温度系数的产品。
    3. 电阻器表面氧化。
    - 解决方案:确保焊接温度和时间符合标准,使用防氧化材料保护引脚。

    总结和推荐


    RPC系列厚膜片式电阻器凭借其卓越的脉冲承受能力和高可靠性,在高功率应用领域表现出色。其广泛的工作范围和优良的抗浪涌性能使其成为汽车电子、工业控制和通信设备等领域的理想选择。我们强烈推荐该系列产品,特别是在对产品性能和稳定性有严格要求的应用场景中。

RPC2010JT330R参数

参数
电阻值 330Ω
精度 ±5%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 5mm*2.5mm*650μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RPC2010JT330R厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RPC2010JT330R数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RPC2010JT330R RPC2010JT330R数据手册

RPC2010JT330R封装设计

查看详情并下载
Symbol
Footprint
3D Model
