RNCF1206BTE100K

产品分类: 贴片电阻
产品描述: 100KΩ ±0.1% 250mW ±25ppm/℃ 1206 贴片安装 3.05mm*1.55mm*650μm
供应商型号: F-RNCF1206BTE100K
供应商: 海外现货
标准整包数: 5000

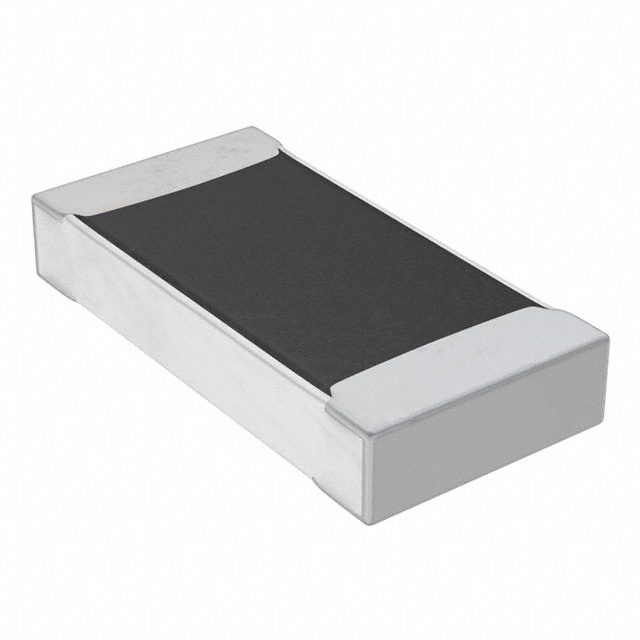

STACKPOLE ELECTRONICS 贴片电阻 RNCF1206BTE100K

RNCF1206BTE100K概述

    # RNCF Series Precision Thin Film Chip Resistors

    产品简介


    RNCF系列精密薄膜芯片电阻是专为高精度应用设计的产品,由Stackpole Electronics, Inc.制造。这些电阻器提供极高的精确度(可达±0.01%),温度系数低至±2 ppm/°C,并具有宽广的阻值范围。此外,RNCF系列已通过AEC-Q200认证,符合RoHS标准且无卤素,适用于各种工业、汽车和消费电子领域。其主要功能包括精密阻值控制、稳定性能和耐高温特性,广泛应用于通信设备、医疗仪器、汽车电子及工业自动化等领域。

    技术参数


    电气特性
    - 阻值范围: 4.7 Ω 至 1 MΩ
    - 额定功率:
    - RNCF0201: 0.032 W
    - RNCF0402: 0.063 W
    - RNCF0603: 0.063 W
    - RNCF0805: 0.1 W
    - RNCF1206: 0.33 W
    - RNCF1210: 0.25 W
    - RNCF2010: 0.33 W
    - RNCF2512: 0.5 W (1210尺寸)
    - 额定电压: 15 V 至 400 V
    - 温度系数:
    - ±2 ppm/°C (部分型号)
    - ±10 ppm/°C 至 ±50 ppm/°C (其他型号)
    工作环境
    - 温度范围:-55°C 至 +155°C
    - 储存湿度:<80% RH
    - 高温耐久性:+155°C 下持续1000小时
    - 热冲击测试:-55°C 至 +150°C,循环100次

    产品特点和优势


    1. 高精度与稳定性:
    - 极小的容差(±0.01%)和极低的温度系数(±2 ppm/°C),确保长期运行的精确性和一致性。

    2. 宽泛的应用范围:
    - 支持从微小功率到高功率(0.032 W 至 0.5 W)的多种应用场景,满足不同行业的需求。

    3. 耐用性与可靠性:
    - 通过严格的质量测试,包括热冲击、湿热老化和高电压测试,确保在恶劣环境下的长期稳定运行。

    4. 环保合规:
    - 符合RoHS标准并采用无卤素材料,绿色环保。

    应用案例和使用建议


    应用场景
    - 通信设备: 用于信号调节和分压电路。
    - 医疗设备: 精密医疗传感器的精密电阻需求。
    - 汽车电子: 用于发动机控制系统和安全系统。
    使用建议
    - 在高精度应用中,优先选择温度系数更低的型号(如±2 ppm/°C)以确保最佳性能。
    - 在极端温度环境中使用时,建议采用更高额定电压和功率的型号,例如RNCF2512(0.5 W,400 V)。

    兼容性和支持


    - 兼容性: 本系列产品可与多种主流PCB布局工具兼容,并支持SMT贴片工艺。
    - 技术支持: Stackpole Electronics提供详尽的技术文档和客户支持服务,帮助用户快速上手和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中电阻焊偏移 | 检查焊接工艺参数,调整焊接温度和时间 |
    | 长期使用后电阻值漂移 | 更换温度系数更低的型号(如±2 ppm/°C) |
    | 高温环境下电阻失效 | 更换高耐温等级的型号(如RNCF2512) |

    总结和推荐


    RNCF系列精密薄膜芯片电阻凭借其卓越的精度、稳定的性能和广泛的应用范围,在市场上极具竞争力。特别是在需要高精度和高稳定性的场合,这款产品表现出色。如果您正在寻找一款适用于工业、汽车或高端消费电子领域的可靠电阻器,RNCF系列是一个值得信赖的选择。强烈推荐此系列用于需要高精度、高稳定性和长寿命的复杂电子系统中。

    联系方式:
    - 官网: [www.seielect.com](http://www.seielect.com)
    - 邮件: marketing@seielect.com

RNCF1206BTE100K参数

参数
电阻值 100KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 3.05mm*1.55mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RNCF1206BTE100K厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RNCF1206BTE100K数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RNCF1206BTE100K RNCF1206BTE100K数据手册

RNCF1206BTE100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0493 ¥ 0.4174
10000+ $ 0.0488 ¥ 0.4137
15000+ $ 0.0484 ¥ 0.4099
库存: 65000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2087
