首页  >  产品百科  >  CSS2725FTL250

CSS2725FTL250

产品分类: 其它固定电阻
产品描述: 250μΩ ±1% ±50ppm/℃ 4W 2725 标准安装 6.81mm*6.45mm*1.34mm
供应商型号: TEL-CSS2725FTL250
供应商: 海外现货
标准整包数: 1

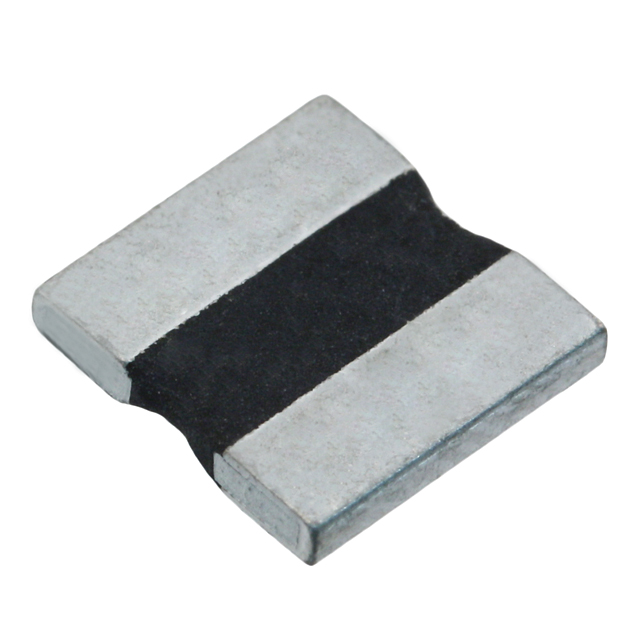

STACKPOLE ELECTRONICS 其它固定电阻 CSS2725FTL250

CSS2725FTL250概述

    # CSS/CSSH系列超精密金属合金电流感应芯片电阻技术手册

    产品简介


    CSS/CSSH系列是Stackpole Electronics, Inc.推出的超精密金属合金电流感应芯片电阻,专为高精度测量和高功率应用设计。该系列产品以其卓越的性能和可靠性,在汽车、工业控制、电源管理等领域得到广泛应用。它具有优异的温度稳定性、低热电动势(<1µV/℃)和极低的阻值范围,可实现精确的电流检测和电路保护功能。
    主要特点
    - 高精度金属合金材料,支持极低阻值范围。
    - 高温工作性能可达225°C,特殊情况下可支持高达275°C。
    - 超低热电动势,确保测量结果的准确性。
    - 采用专利加工工艺,实现行业领先的电阻值稳定性和一致性。
    - 符合AEC-Q200标准,适用于严苛的汽车环境。
    - 环保型设计,符合RoHS要求,无铅且不含卤素。
    应用领域
    - 汽车电子系统:如发动机管理、电池管理系统(BMS)。
    - 工业控制:电机驱动、变频器、PLC。
    - 通信设备:电源模块、信号放大器。
    - 新能源:光伏逆变器、储能系统。

    技术参数


    以下是CSS/CSSH系列的主要技术参数表:
    | 参数名称 | CSS系列 | CSSH高功率系列 |
    |
    | 电阻范围 (Ω) | 0.005 - 316.23 | 0.004 - 353.55 |
    | 容差 | 0.5%、1%、5% | 0.5%、1%、5% |
    | 温度系数 (ppm/°C) | ±15、±25、±50、±75、±100、±150 | ±15、±25、±50、±75、±100、±150 |
    | 最大功率 (W) | 0.005 - 5 | 0.005 - 5 |
    | 工作温度范围 | -55°C 至 +225°C | -55°C 至 +275°C |

    产品特点和优势


    1. 高精度和稳定性:CSS/CSSH系列采用了先进的金属合金材料和精密加工工艺,确保了出色的电阻精度和长期稳定性。
    2. 高温适应能力:能够在极端环境下正常工作,特别适合汽车电子和工业自动化领域的需求。
    3. 低热电动势:确保信号传输过程中的高保真度,减少误差积累。
    4. 环保合规性:无铅无卤素的设计满足全球环保法规的要求。

    应用案例和使用建议


    典型应用
    - 电动汽车电池管理系统(BMS):用于监控电池组的电流和电压,保证系统的安全运行。
    - 工业变频器:提供精确的电流反馈,优化电机控制性能。
    - 通信电源模块:高效稳定地分配电力,提升整体效率。
    使用建议
    - 在高功率应用场景下,务必注意良好的散热设计,以避免因过热导致性能下降。
    - 建议对焊接过程进行严格控制,确保焊点质量,防止虚焊或短路。

    兼容性和支持


    CSS/CSSH系列与其他主流电子元器件具有良好的兼容性,能够无缝集成到现有电路板设计中。Stackpole Electronics提供全面的技术支持服务,包括样品供应、技术咨询及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值漂移 | 检查焊接工艺是否符合规范,必要时重新焊接。 |
    | 长时间使用出现异常升温 | 确认散热措施是否到位,必要时增加散热片。 |
    | 测量结果不准确 | 检查测试环境温度是否符合规定条件。 |

    总结和推荐


    CSS/CSSH系列超精密金属合金电流感应芯片电阻凭借其卓越的性能和广泛的应用场景,成为高端电子设计的理想选择。尤其在需要高精度、高可靠性的环境中,其表现尤为突出。我们强烈推荐此产品用于各类高要求的工业和消费电子产品中。如果您正在寻找一款高性能、高稳定性的电阻元件,CSS/CSSH系列无疑是您的最佳选择。

CSS2725FTL250参数

参数
电阻值 250μΩ
电阻个数 -
精度 ±1%
温度系数 ±50ppm/℃
单个电阻功率 4W
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 6.81mm*6.45mm*1.34mm
通用封装 2725
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CSS2725FTL250厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

CSS2725FTL250数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 其它固定电阻 STACKPOLE ELECTRONICS CSS2725FTL250 CSS2725FTL250数据手册

CSS2725FTL250封装设计

查看详情并下载
Symbol
Footprint
3D Model
