首页  >  产品百科  >  RMCP2010FT47R0

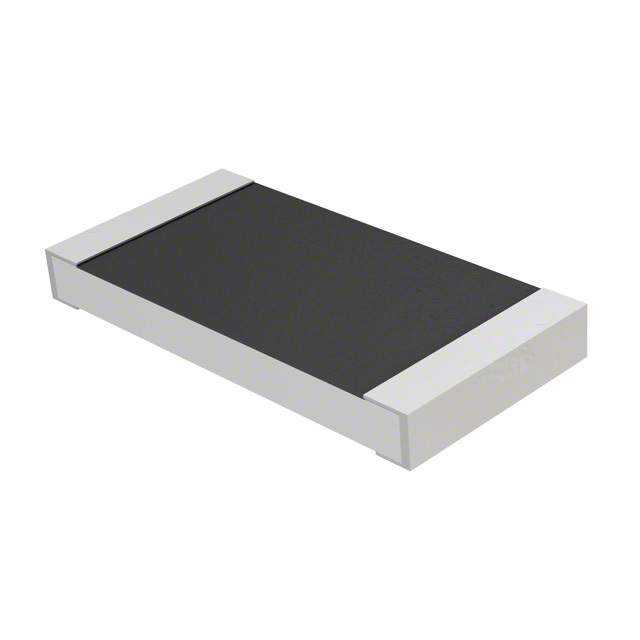

RMCP2010FT47R0

产品分类: 贴片电阻
产品描述: 47Ω ±1% 1W ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*700μm
供应商型号: 708-RMCP2010FT47R0
供应商: Mouser
标准整包数: 1
STACKPOLE ELECTRONICS 贴片电阻 RMCP2010FT47R0

RMCP2010FT47R0概述

    # RMCF/RMCP 系列电阻器技术手册

    产品简介


    基本介绍
    RMCF 和 RMCP 系列电阻器是 Stackpole Electronics, Inc. 生产的一系列通用厚膜标准功率和高功率贴片电阻。该系列产品适用于多种工业和消费电子应用。其中 RMCF 系列提供标准功率额定值,而 RMCP 系列则具备高功率额定值。
    主要功能
    - 镍屏障端接层作为标准配置。
    - 温度范围广泛:RMCF 系列为 -55°C 至 +125°C(01005 尺寸),其余型号为 -55°C 至 +155°C。
    - 功率降额曲线支持从 70°C 开始 100%,至 +155°C 完全降额至零。
    应用领域
    - 汽车电子:通过 AEC-Q200 认证(RMCP0201 除外)。
    - 工业控制:高可靠性需求。
    - 通信设备:小尺寸高精度电阻需求。
    - 消费电子产品:通用厚膜电阻器需求。

    技术参数


    以下是 RMCF 和 RMCP 系列的主要技术规格:
    | 参数 | 规格描述 |

    | 型号 | RMCF0402、RMCF0201、RMCF01005、RMCF0603、RMCF0805、RMCF1206、RMCF1210、RMCF2010、RMCF2512 |
    | 功率额定值 | RMCF:标准功率;RMCP:高功率 |
    | 工作电压 | 从几伏到数百伏不等 |
    | 温度系数 | ±100 ppm/°C ~ ±400 ppm/°C |
    | 电阻范围 | 0.01Ω 至 20MΩ |
    | 工作温度范围 | RMCF:-55°C 至 +125°C;其他型号:-55°C 至 +155°C |
    | 耐焊热性 | 符合 JIS-C 5202 标准 |
    | 抗脉冲能力 | 单脉冲功率测试值见下文表格 |
    单脉冲功率典型值
    | 尺寸 | 0402 | 0603 | 0805 | 1206 | 1210 | 2010 | 2512 |

    | 功率 | 0.7W | 1W | 1.6W | 2W | 4W | 8W | 16W |

    产品特点和优势


    独特功能与优势
    1. 高功率处理能力:RMCP 系列具备更高的功率处理能力,适合高电流应用场景。
    2. 温度稳定性:宽广的工作温度范围确保在极端环境下稳定运行。
    3. 环保设计:符合 RoHS 标准,无卤素,对环境友好。
    4. 高可靠性:AEC-Q200 认证保证了汽车级应用的可靠性。
    5. 灵活封装:从小型 0201 到大尺寸 2512,满足不同应用场景的需求。
    市场竞争力
    RMCF/RMCP 系列凭借其高精度、高可靠性和宽温范围,在工业控制、通信设备和汽车电子等领域具有显著竞争优势。

    应用案例和使用建议


    典型应用场景
    - 工业控制:用于电机控制电路中的限流电阻。
    - 汽车电子:在车载网络系统中作为分压电阻。
    - 通信设备:在电源模块中作为均流电阻。
    使用建议
    - 高温环境:在高功率使用时,需注意散热,避免因过热导致的性能下降。
    - 脉冲处理:对于脉冲较强的场合,选择更高功率等级的型号以应对突发负载。

    兼容性和支持


    兼容性
    RMCF/RMCP 系列电阻器可与多种主流 PCB 设计工具兼容,便于集成到现有设计中。此外,其标准化的封装形式也使得替换现有产品更加便捷。
    支持服务
    Stackpole 提供全面的技术支持和售后服务,客户可通过 marketing@seielect.com 联系公司获取进一步帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温升过高 | 增加散热片或降低负载功率 |
    | 阻值漂移 | 检查安装是否正确,重新焊接端子 |
    | 脉冲损伤 | 使用更高功率等级的电阻器 |

    总结和推荐


    综合评估
    RMCF/RMCP 系列电阻器以其卓越的性能、广泛的适用性和环保特性成为市场上的一款优秀产品。特别是在高功率、高温及恶劣环境下表现出色。
    推荐结论
    强烈推荐 RMCF/RMCP 系列电阻器用于需要高可靠性和环境友好的应用场景。其在工业、汽车和通信领域的广泛应用使其成为电子工程师的理想选择。

RMCP2010FT47R0参数

参数
电阻值 47Ω
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 5mm*2.5mm*700μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RMCP2010FT47R0厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RMCP2010FT47R0数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RMCP2010FT47R0 RMCP2010FT47R0数据手册

RMCP2010FT47R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.506 ¥ 4.2757
10+ $ 0.1909 ¥ 1.6131
100+ $ 0.1668 ¥ 1.409
500+ $ 0.1199 ¥ 1.0132
1000+ $ 0.1058 ¥ 0.8943
4000+ $ 0.0886 ¥ 0.7483
8000+ $ 0.0756 ¥ 0.6388
24000+ $ 0.0693 ¥ 0.5856
48000+ $ 0.0672 ¥ 0.5678
库存: 1283
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.27
直接购买
加入购物车
