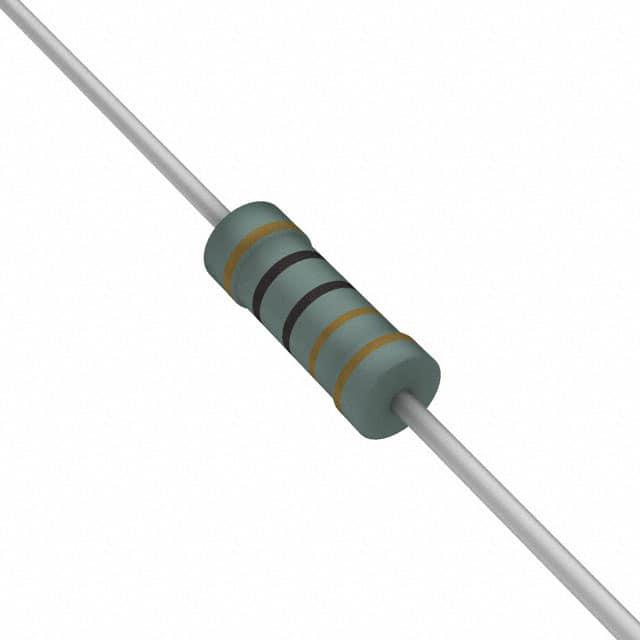

RNF18FTD1K00

产品分类: 通孔电阻
产品描述: 1KΩ ±1% 125mW ±100ppm/℃ 通孔安装 3.3mm(长度)
供应商型号: RNF18FTD1K00TR-ND
供应商: Digi-Key
标准整包数: 1
STACKPOLE ELECTRONICS 通孔电阻 RNF18FTD1K00

RNF18FTD1K00概述

    高质量文章:RNF/RNMF系列通用金属膜电阻的技术手册解析

    1. 产品简介


    RNF/RNMF系列是Stackpole Electronics公司推出的通用金属膜电阻产品,以其高精度和卓越的电气性能著称。这些电阻器采用精密金属膜技术,适用于广泛的工业和消费电子领域。其主要功能包括提供稳定的电流限制、电压调节和信号控制,广泛应用于家电、通信设备、汽车电子及医疗仪器等领域。
    产品分为RNF(标准型)和RNMF(小型化)两种型号,满足不同的空间需求和设计要求。RNF系列具有较高的功率承载能力,而RNMF系列则因其紧凑的设计,成为需要严格尺寸限制的应用的理想选择。

    2. 技术参数


    以下是RNF/RNMF系列的主要技术规格:
    | 参数 | 标准值 | 备注 |
    |
    | 阻值范围 | 10Ω至10MΩ | 可定制更高或更低值 |
    | 阻值公差 | ±0.1% 至 ±5% | 不同精度等级可选 |
    | 额定功率 | 0.125W 至 0.5W | 温度70℃下可长期工作 |
    | 额定电压 | 700V 至 350V | 具体值取决于阻值和温度条件 |
    | 工作温度范围 | -55℃ 至 +155℃ | 极端环境下保持稳定性能 |
    | 温度系数(TCR) | ±10ppm/℃ 至 ±250ppm/℃ | 高精度应用首选 |
    | 绝缘电阻 | ≥1000MΩ | 良好的电气隔离性能 |
    此外,这些电阻符合RoHS标准,无铅、无卤素,确保环保合规。

    3. 产品特点和优势


    - 高精度与稳定性:RNF/RNMF系列具备极低的阻值漂移和优异的TCR表现,适合对精确性要求高的应用。
    - 宽泛的工作条件:能够在极端温度下保持可靠性能,适应恶劣环境。
    - 紧凑设计:RNMF型号特别适合空间受限的设计。
    - 环保友好:完全符合RoHS和REACH法规,不含有害物质。
    这些特性使得RNF/RNMF系列在市场上具有较强的竞争力,尤其适合高可靠性需求的行业客户。

    4. 应用案例和使用建议


    - 应用案例:
    - 在家用电器中作为过流保护组件。
    - 在通信设备中用于信号衰减和分压电路。
    - 在汽车电子中实现高精度的电阻分压。
    - 使用建议:
    - 确保安装时周围环境温度不超过额定值,避免长时间超负荷运行。
    - 对于脉冲负载情况,需根据公式计算脉冲限制参数,保证安全操作。
    - 使用波峰焊接或回流焊工艺时,参考推荐的焊接曲线进行设置。

    5. 兼容性和支持


    RNF/RNMF系列产品具有良好的兼容性,可直接替换市场上常见的MP系列电阻器。制造商提供全面的技术支持,包括样品测试、工程咨询及售后维护服务,帮助客户快速集成到项目中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值超出公差范围 | 检查安装环境温度是否超标,调整焊接参数 |
    | 表面温度过高 | 减少负载电流,降低工作频率 |
    | 脉冲负载导致损坏 | 计算并确认脉冲限制参数 |

    7. 总结和推荐


    综上所述,RNF/RNMF系列通用金属膜电阻凭借其高精度、卓越性能和广泛适用性,成为众多行业中不可或缺的关键元件。其在高温、高湿等苛刻环境下的稳定性尤为突出,非常适合需要高可靠性的应用场景。对于追求高性能且注重成本效益的客户而言,这一系列产品无疑是最佳选择。
    推荐指数:★★★★★
    建议各行业优先选用此系列产品,以确保系统的长期稳定运行和产品质量。

RNF18FTD1K00参数

参数
电阻值 1KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 3.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

RNF18FTD1K00厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RNF18FTD1K00数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 通孔电阻 STACKPOLE ELECTRONICS RNF18FTD1K00 RNF18FTD1K00数据手册

RNF18FTD1K00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0154 ¥ 0.1285
10000+ $ 0.014 ¥ 0.1171
25000+ $ 0.0125 ¥ 0.1044
35000+ $ 0.012 ¥ 0.1004
50000+ $ 0.0115 ¥ 0.0966
125000+ $ 0.0105 ¥ 0.088
250000+ $ 0.0099 ¥ 0.0826
500000+ $ 0.0093 ¥ 0.0781
库存: 70000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 642.5
