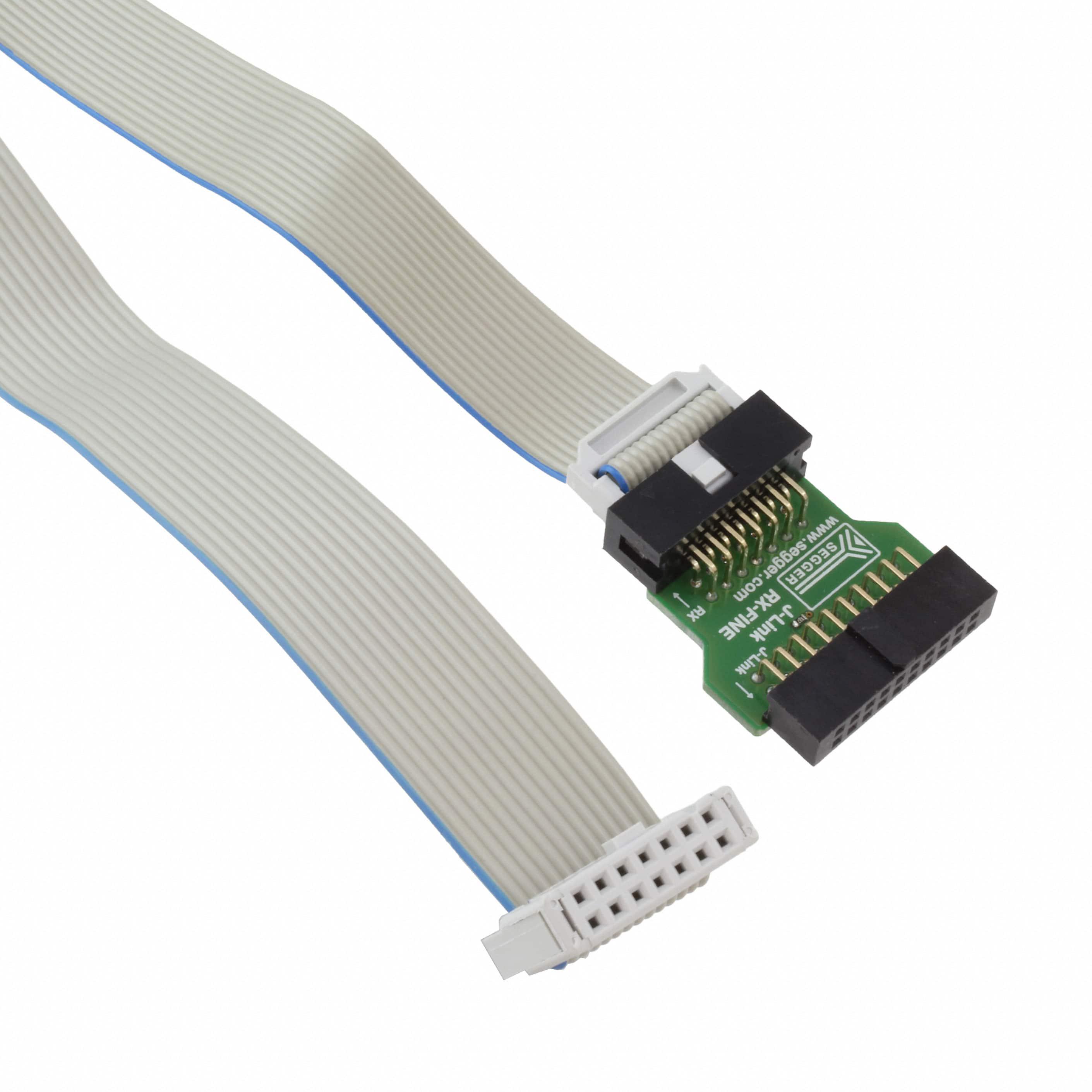

8.06.10 J-LINK RX FINE ADAPTER

产品分类: 其他可编程器件
产品描述:
供应商型号: 2010716
供应商: 海外现货
标准整包数: 1
SEGGER MICROCONTROLLER 其他可编程器件 8.06.10 J-LINK RX FINE ADAPTER

8.06.10 J-LINK RX FINE ADAPTER概述

    J-Link Adapters: A Comprehensive Guide

    1. 产品简介


    J-Link是一款广泛应用于嵌入式开发工具的调试接口,其适配器系列能够满足各种不同的硬件连接需求。本文将重点介绍几种常见的J-Link适配器,包括它们的基本功能、应用领域以及如何在开发过程中有效利用这些适配器。

    2. 技术参数


    以下是部分J-Link适配器的技术规格及性能参数:
    | 适配器 | 主要特性 | 支持电压范围 |
    |
    | J-Link JTAG隔离器 | 提供电气隔离,保护开发工具免受电涌影响 | 不适用(仅提供隔离) |
    | J-Link SWD隔离器 | 提供电气隔离,支持SWD协议 | 不适用(仅提供隔离) |
    | J-Link供电适配器 | 固定I/O电压等级,减少连接 | 1.2 V - 5.0 V |
    | J-Link针脚适配器 | 用于无编程头或插槽的PCB | 20-pin 0.1'' JTAG 到 10-pin 针脚连接 |
    | J-Link 6针适配器 | 适用于无编程头的PCB | 20-pin 0.1'' JTAG 到 6-pin 针脚连接 |
    | J-Link RX适配器 | 连接J-Link和Renesas RX600/200/100系列MCU | 3.3 V / 5 V 可选 |
    | J-Link RX精巧适配器 | 用于支持Renesas FINE接口的硬件 | 支持Renesas RX63xx, RX2xx, RX1xx CPU |
    | J-Link 19针Cortex-M适配器 | 适用于Cortex-M目标硬件系统的JTAG, SWD和SWO连接 | 20-pin 0.1'' JTAG 到 19-pin 0.05'' Samtec FTSH |

    3. 产品特点和优势


    - J-Link JTAG隔离器和SWD隔离器:这两个适配器都提供了电气隔离,确保了在开发工具与应用之间不同接地情况下能正常工作。同时保护了开发工具不受电涌影响,非常适合电机控制和其他容易产生电涌的应用环境。

    - J-Link供电适配器:无需连接VTRef(管脚1),通过适配器可以手动设置I/O电压。默认为3.3V,支持1.2V至5.0V之间的灵活调整,从而减少了对目标板的连接数,特别适合于生产环境。
    - J-Link针脚适配器和6针适配器:这两种适配器设计用于无编程头或插槽的PCB,允许制造商节省成本和空间。针脚适配器将20针JTAG转换为10针针脚,而6针适配器则将其转换为6针针脚,适用于多种目标硬件。

    4. 应用案例和使用建议


    - J-Link JTAG隔离器和SWD隔离器:可以在工业控制系统、汽车电子等领域中使用,尤其是在需要保持开发工具和目标硬件间电气隔离的情况下。例如,在某些需要模拟信号处理的应用中,隔离器可以防止电气噪声对开发过程的影响。
    - J-Link供电适配器:适合于需要定制I/O电压水平的应用场景,如需要固定3.3V或5V的电路板。对于生产环境中,可以显著减少目标板上的连接数量,提高效率。
    - J-Link针脚适配器和6针适配器:非常适合于空间受限的设计,尤其是在无法提供额外编程接口的情况下。这种适配器允许在没有专用编程头的PCB上进行调试。

    5. 兼容性和支持


    - J-Link针脚适配器和6针适配器:这两种适配器都是专为没有标准编程头的PCB设计的。J-Link针脚适配器可连接到10针针脚,而6针适配器则支持SWD连接。

    - J-Link RX适配器和RX精巧适配器:适用于Renesas RX系列MCU,具备可选电源供应功能,适用于复杂多样的Renesas处理器。

    6. 常见问题与解决方案


    1. 问题: 在连接过程中发现某些引脚未被正确识别。
    - 解决方案: 检查所有连接是否牢固,确保没有松动或错误连接的引脚。如果仍然存在问题,请参阅相关技术文档或联系技术支持。

    2. 问题: 使用J-Link适配器后,发现目标硬件未能正常运行。
    - 解决方案: 确保所用的适配器型号与目标硬件的连接方式相匹配。检查目标硬件上的电压设置,确保与适配器设置一致。

    7. 总结和推荐


    J-Link适配器系列以其广泛的适用性和高性能在嵌入式开发领域表现出色。每种适配器都有其独特的功能和应用场景,特别是在需要电气隔离、定制I/O电压水平或适用于特定MCU的环境中尤为适用。总体来说,J-Link适配器是值得推荐的高效开发工具,能够显著提升开发效率并降低硬件连接复杂度。对于需要高度灵活性和定制化的项目,J-Link适配器是一个非常不错的选择。

8.06.10 J-LINK RX FINE ADAPTER参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 散装

8.06.10 J-LINK RX FINE ADAPTER厂商介绍

SEGGER Microcontroller是一家专注于嵌入式系统软硬件解决方案的公司,总部位于德国。公司提供广泛的产品线,包括嵌入式软件、硬件、开发工具和定制服务。SEGGER的产品主要分为以下几个类别:

1. 嵌入式软件:包括实时操作系统(RTOS)、文件系统、图形用户界面库等。
2. 开发工具:如J-Link调试器和J-Trace调试探针,这些工具支持多种微控制器和处理器。
3. 硬件:提供各种评估板和开发板,用于快速原型开发和产品测试。
4. 定制服务:根据客户需求定制特定的软件和硬件解决方案。

SEGGER Microcontroller的产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等多个领域。公司的优势在于:

- 技术领先:提供高性能的嵌入式软件和工具,支持最新的微控制器技术。
- 广泛的支持:支持多种微控制器和处理器架构,包括ARM、AVR、MIPS等。
- 用户友好:提供易于使用的图形界面和强大的调试功能,提高开发效率。
- 定制化服务:能够根据客户的特定需求提供定制化的解决方案。

SEGGER以其高质量的产品和服务,在全球嵌入式系统领域享有良好的声誉。

8.06.10 J-LINK RX FINE ADAPTER数据手册

厂牌 PDF简要描述 下载
SEGGER MICROCONTROLLER 其他可编程器件 SEGGER MICROCONTROLLER 8.06.10 J-LINK RX FINE ADAPTER 8.06.10 J-LINK RX FINE ADAPTER数据手册

8.06.10 J-LINK RX FINE ADAPTER封装设计

查看详情并下载
Symbol
Footprint
3D Model
