103020005

产品分类: 开发板

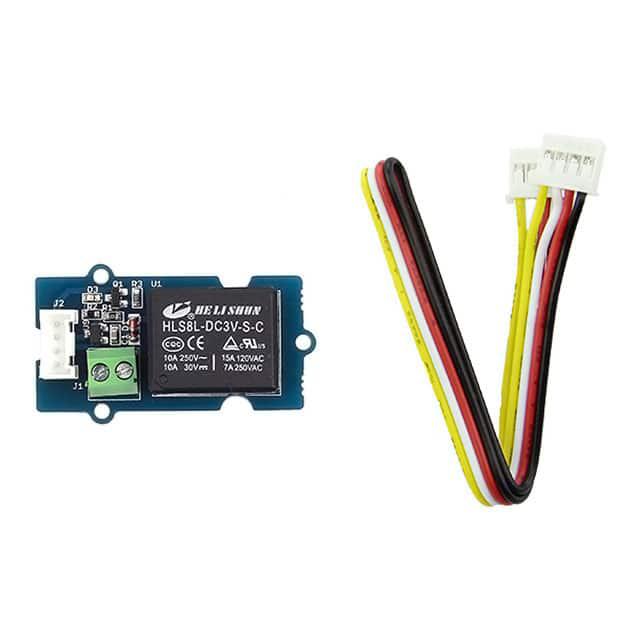

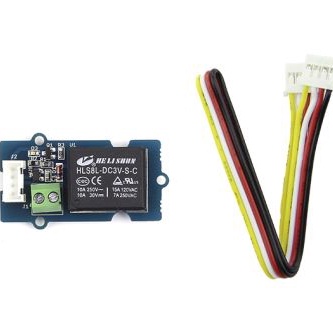

产品描述: Seeed StudioGrove继电器, 继电器板
供应商型号: SG-103020005
供应商: 云汉优选
标准整包数: 1
SEEED STUDIO/深圳矽递科技 开发板 103020005

103020005概述

    HLS8-T73系列继电器技术手册

    1. 产品简介


    HLS8-T73系列继电器是一种高性能、高可靠性的电子控制装置,广泛应用于工业自动化、智能家居、仪器仪表、通信设备等领域。该系列产品具备多种触点形式(1A/1B/1C),提供AgCdO12、AgNi、AgSnO2等多种触点材料,以适应不同的应用场景需求。

    2. 技术参数


    | 参数 | 规格 |

    | 触点形式 | 1A/1B/1C |
    | 触点材料 | AgCdO12 / AgNi / AgSnO2 |
    | 触点负载 | 1A: 10A, 240VAC / 12A, 120VAC / 24VDC
    1B: 8A, 240VAC
    1C: 10A, 120VAC / 24VDC; 7A, 240VAC |
    | 最大转换电压 | 250VAC / 30VDC |
    | 最大转换电流 | 15A |
    | 最大转换功率 | 2770VA / 240W |
    | 初始接触电阻 | ≤50mΩ(首次测量,6VDC,1A) |
    | 电气寿命 | 100,000次操作(额定负载) |
    | 机械寿命 | 10,000,000次操作(无负载) |
    | 绝缘阻值 | ≥100MΩ(500VDC) |
    | 触点间耐压 | 750VAC(50-60Hz,1分钟) |
    | 触点与线圈间耐压 | 1500VAC(50-60Hz,1分钟) |
    | 吸合时间 | ≤10ms |
    | 释放时间 | ≤5ms |
    | 环境温度 | -40°C 至 +70°C |
    | 冲击极限 | 10G(动作极限)
    100G(破坏极限) |
    | 振动 | 10-55Hz,双振幅1.5mm |
    | 环境湿度 | 40%-85%RH |
    | 重量 | 约10g |
    | 安全标准 | UL E220153 / CE / CQC |

    3. 产品特点和优势


    HLS8-T73系列继电器具有以下特点和优势:
    - 多样的触点形式:可选的1A/1B/1C形式满足不同应用需求。
    - 卓越的电气特性:最大转换电压高达250VAC/30VDC,最大转换电流达15A,确保可靠的电力切换能力。
    - 长寿命:电气寿命可达100,000次操作,机械寿命更是高达10,000,000次操作。
    - 良好的环境适应性:能在-40°C至+70°C的极端温度范围内稳定工作,且能承受一定程度的冲击和振动。

    4. 应用案例和使用建议


    HLS8-T73系列继电器适用于多种工业及民用设备。例如,在智能家居系统中,它可以用于智能插座、智能开关的控制;在工业自动化设备中,它可以用于生产线上的电路控制。
    使用建议:
    - 在选择合适的电压和电流时,需充分考虑实际负载情况,以避免过载导致继电器损坏。
    - 在安装过程中,确保所有接线连接牢固,避免因接触不良引起电弧放电现象。

    5. 兼容性和支持


    HLS8-T73系列继电器支持多种标准输入电压(如3VDC、5VDC、6VDC、9VDC、12VDC、24VDC和48VDC),这使其能够广泛兼容各类控制电路。此外,制造商提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 吸合时间过长 | 检查线圈电阻是否符合额定值,必要时更换线圈。 |
    | 释放时间过长 | 调整释放弹簧张力或检查触点是否有氧化现象。 |
    | 触点发热严重 | 检查接触电阻,确认触点材料与负载匹配度。 |

    7. 总结和推荐


    HLS8-T73系列继电器以其出色的电气特性和广泛的适用范围,在多个行业都表现出色。无论是工业自动化还是家用电器,它都能提供可靠的电力切换功能。考虑到其卓越的性能和全面的支持服务,强烈推荐此款继电器产品。

103020005参数

参数
处理器 -
供电 -
芯片平台 -
运行内存 -
主频 -
协议 -
接口 -
零件状态 在售
包装方式 散装

103020005厂商介绍

Seeed Studio是一家总部位于中国深圳的电子模块和开发工具供应商,专注于为创客、工程师和教育工作者提供创新的硬件解决方案。公司主营产品包括传感器、模块、开发板、工具和套件等,广泛应用于物联网(IoT)、人工智能(AI)、机器人技术、智能家居、可穿戴设备等多个领域。

Seeed Studio的优势在于其强大的研发能力和快速响应市场变化的能力。公司不仅提供标准化的产品,还支持定制化服务,以满足客户的特定需求。此外,Seeed Studio还拥有一个活跃的社区,用户可以在这里分享项目、获取技术支持和灵感。公司的产品以其高性价比、易用性和创新性而受到全球用户的青睐。

103020005数据手册

厂牌 PDF简要描述 下载
SEEED STUDIO/深圳矽递科技 开发板 SEEED STUDIO/深圳矽递科技 103020005 103020005数据手册

103020005封装设计

查看详情并下载
Symbol
Footprint
3D Model
