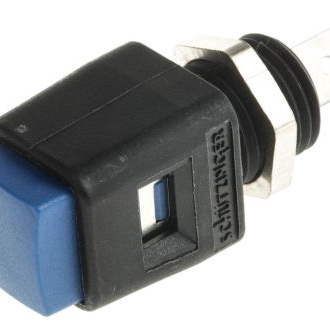

ESD 498 / BL

产品分类: 实验室设备
厂牌: SCHUTZINGER
产品描述: Schutzinger测试端子, 蓝色, 16A
供应商型号: ET-3224525
供应商: 海外现货
标准整包数: 1
SCHUTZINGER 实验室设备 ESD 498 / BL

ESD 498 / BL概述


    产品简介


    Schnelldruckklemme(快速接线端子)是一种专为金属面板设计的完全绝缘的接线端子,具有广泛的应用领域。它们适用于各种电子设备和工业自动化系统中,提供稳定且可靠的电气连接。本产品有两种型号:ESD 6554和ESD 498,分别针对不同的应用场景和性能需求。

    技术参数


    ESD 6554 型号
    - 接触部件:镀镍
    - 绝缘材料:PA 6.6(聚酰胺)
    - 面板厚度:0.8 mm - 4 mm
    - 插入窗口:前端6 mm x 3.7 mm,后端6 mm x 3.7 mm
    - 连接片:2.8 mm x 0.5 mm
    - 弹簧力:12 N
    - 额定电压:30 VAC / 60 VDC
    - 额定电流:5 A
    - 操作温度范围:-25 °C 至 +90 °C
    - 安装扭矩:85 Ncm
    - 颜色:黑色、红色、蓝色、黄色、绿色、白色、棕色、绿黄色
    ESD 498 型号
    - 接触部件:镀镍
    - 绝缘材料:PA 6.6(聚酰胺)
    - 面板厚度:0.8 mm - 7 mm
    - 插入窗口:前端6.5 mm x 4 mm,后端6.5 mm x 4 mm
    - 连接片:6.3 mm x 0.8 mm
    - 弹簧力:20 N
    - 额定电压:30 VAC / 60 VDC
    - 额定电流:16 A
    - 操作温度范围:-25 °C 至 +90 °C
    - 安装扭矩:120 Ncm
    - 颜色:黑色、红色、蓝色、黄色、绿色、白色、棕色、绿黄色

    产品特点和优势


    - 高可靠性:镀镍接触部件确保了长期稳定的电气连接,PA 6.6绝缘材料提高了耐温性和耐化学腐蚀性。
    - 广泛的适用性:不同的面板厚度和多种颜色选项,使该产品能够满足不同应用场景的需求。
    - 高弹簧力:ESD 6554的12 N和ESD 498的20 N弹簧力保证了稳固的连接,防止因振动或冲击导致的松动。
    - 高温度适应性:宽广的操作温度范围(-25 °C至+90 °C),适合在恶劣环境中使用。

    应用案例和使用建议


    - 应用案例:这些快速接线端子广泛应用于工业自动化控制系统、电力系统、汽车制造等领域。例如,在汽车制造业中,它们用于连接传感器和执行器,以实现高效的数据传输和控制。
    - 使用建议:在安装过程中,需要确保面板厚度符合要求,以避免连接不稳定或损坏。对于高频振动的应用环境,建议使用高弹簧力型号(如ESD 498),以确保连接稳定性。

    兼容性和支持


    - 兼容性:这些接线端子可与其他标准电气组件兼容,如螺丝端子和焊接端子。对于特殊需求,可以定制其他类型的连接片、颜色和弹簧力。
    - 技术支持:制造商提供了详细的技术手册和支持服务,以帮助用户正确安装和维护这些快速接线端子。

    常见问题与解决方案


    - 问题1:连接不稳,如何解决?
    - 解决方案:检查面板厚度是否符合要求,必要时更换合适的型号。确保使用适当的安装扭矩。

    - 问题2:接触电阻过高,如何解决?
    - 解决方案:确认接触部件清洁无污染,必要时重新安装或更换新件。确保安装正确无误。

    - 问题3:设备过热,如何解决?
    - 解决方案:检查电气连接是否可靠,确认额定电流不超过设备的额定值。如有需要,增加散热措施。

    总结和推荐


    Schnelldruckklemme(快速接线端子)以其高可靠性、广泛的适用性和优良的性能,在众多应用场景中表现出色。无论是工业自动化系统还是汽车制造领域,这些快速接线端子都能提供稳定可靠的连接。强烈推荐使用该产品,特别是对于那些需要高度可靠电气连接的应用场景。

ESD 498 / BL参数

参数
长*宽*高 44mm(长度)
安装方式 螺纹安装
应用等级 工业级

ESD 498 / BL厂商介绍

SCHUTZINGER公司是一家专注于工业自动化和过程控制领域的企业,提供高质量的传感器、控制器和执行器等产品。公司主营产品分类包括:

1. 传感器:包括温度传感器、压力传感器、液位传感器等,广泛应用于工业自动化、环境监测等领域。
2. 控制器:提供PLC、DCS等控制系统,用于实现过程控制和数据采集。
3. 执行器:包括电动执行器、气动执行器等,用于实现阀门、泵等设备的精确控制。

SCHUTZINGER的优势在于:

1. 高品质:产品经过严格的质量控制,确保可靠性和稳定性。
2. 技术创新:持续投入研发,不断推出新技术和产品,满足市场需求。
3. 定制化服务:根据客户需求提供定制化解决方案,提高客户满意度。
4. 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的技术支持和售后服务。

ESD 498 / BL数据手册

厂牌 PDF简要描述 下载
SCHUTZINGER 实验室设备 SCHUTZINGER ESD 498 / BL ESD 498 / BL数据手册

ESD 498 / BL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3954 ¥ 87.3212
10+ $ 9.4123 ¥ 79.0634
25+ $ 8.9678 ¥ 75.3297
50+ $ 8.7069 ¥ 73.1382
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.32
