3402.0017.22

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 63V 63V 2.9A²S 快速熔断 Board Mount (Cartridge Style Excluded) 5A SMD 贴片安装 7.4mm*3.1mm*2.6mm
供应商型号: FA-3402.0017.22
供应商: Avnet
标准整包数: 750
SCHURTER 熔断保险丝 3402.0017.22

3402.0017.22概述

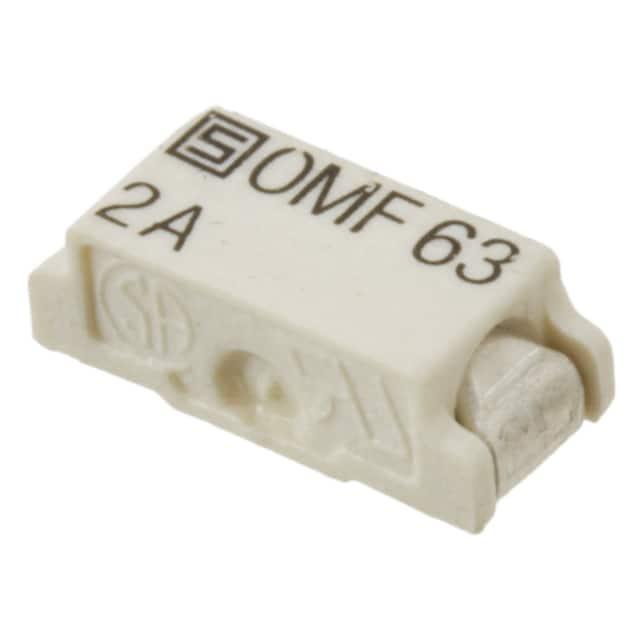

    电子元器件产品技术手册:OMF 63表面贴装式保险丝

    1. 产品简介


    产品类型:表面贴装式保险丝(Surface Mount Fuse)
    主要功能:保护电路免受过电流引起的损坏,确保设备安全运行。
    应用领域:广泛应用于工业控制设备、通信系统、医疗设备和消费电子产品等领域。

    2. 技术参数


    - 额定电压:交流 63V,直流 63V
    - 额定电流范围:0.063 A 至 10 A
    - 断流能力:50 A
    - 特性:快速动作(Quick-Acting)
    - 安装方式:表面贴装(PCB, SMT)
    - 适用环境温度:-40°C 至 125°C
    - 环境等级:符合 IEC 60068-1 标准 40/85/21 级
    - 材质:
    - 外壳:热塑塑料,符合 UL 94V-0 标准
    - 引脚:镀锡铜合金
    - 单位重量:0.1 克
    - 储存条件:0°C 至 60°C,相对湿度最大 70%
    - 熔断时间:见下图及表格
    - 焊接方法:回流焊,波峰焊
    - 耐热性:符合 IEC 60068-2-58 标准,测试温度 245°C / 3秒
    - 抗热冲击性:符合 IPC/JEDEC J-STD-020D 标准,温度 260 +0/-5°C / 40秒
    - 终端强度:符合 MIL-STD-202 方法 211A
    - 机械冲击:符合 MIL-STD-202 方法 213B
    - 高频振动:符合 MIL-STD-202 方法 204D
    - 阻燃性:UL 94V-1 标准(符合 EIA/IS-722 测试 4.12)
    - 认证:UL 认证,文件编号 E41599;符合 CE、RoHS、China RoHS 和 REACH 规范

    3. 产品特点和优势


    - 快速响应:OMF 63 快速动作型保险丝能在短时间内响应过电流,保护电路免受损伤。
    - 高可靠性:采用优质材料制造,具有优良的耐热、抗冲击和高频振动性能。
    - 广泛的适用性:适用于多种工业和消费电子设备,特别适合需要快速反应的应用场合。
    - 环境适应性强:可以在极端环境下稳定工作,适用于宽广的工作温度范围。
    - 认证齐全:通过多项国际标准认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统中用于电源电路的保护。
    - 通信设备中的过电流防护。
    - 医疗设备中确保患者安全的保护措施。
    - 消费电子产品如手机和平板电脑中的保护电路。
    使用建议:
    - 根据具体应用选择合适的额定电流。
    - 确保安装位置远离可能引起温度升高的元件。
    - 定期检查并更换已熔断的保险丝,以确保电路的正常运行。
    - 在高温环境下使用时,需注意散热问题,避免因过热导致的失效。

    5. 兼容性和支持


    - 兼容性:适用于多种印刷电路板(PCB)布局,可以方便地与现有的电路设计集成。
    - 支持服务:提供详细的安装指南和技术支持,用户可以通过厂商网站获取产品信息、下载技术文档和申请技术支持。

    6. 常见问题与解决方案


    常见问题:
    - 保险丝频繁熔断。
    - 保险丝未在预期电流下熔断。
    解决方案:
    - 检查电路是否存在短路或过载现象,确保负载不超过保险丝的额定电流。
    - 确认保险丝的选型是否合适,检查是否有其他元件干扰电路正常运行。

    7. 总结和推荐


    综合评估:OMF 63 表面贴装式保险丝具有快速响应、高可靠性和广泛适用性等优点,特别适合需要高度安全性的应用场合。其通过多项国际认证,确保了产品的质量和安全性。
    推荐使用:强烈推荐使用该产品,特别是在需要高性能、高可靠性的电路保护需求的场合。

3402.0017.22参数

参数
熔断电流 -
额定电压-AC 63V
额定电压-DC 63V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 2.9A²S
额定电流 5A
长*宽*高 7.4mm*3.1mm*2.6mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3402.0017.22厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3402.0017.22数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3402.0017.22 3402.0017.22数据手册

3402.0017.22封装设计

查看详情并下载
Symbol
Footprint
3D Model
