首页  >  产品百科  >  DC12.2202.031

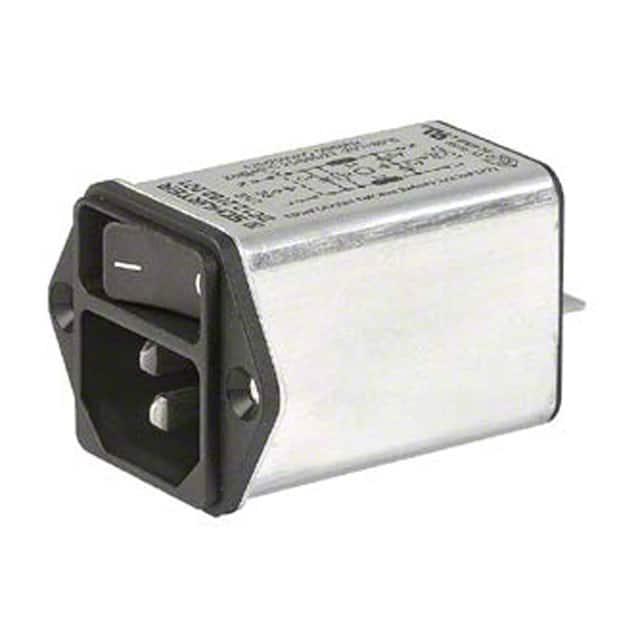

DC12.2202.031

厂牌: SCHURTER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 2A Switch ST 1 Port Medical
供应商型号: 486-3197-ND
供应商: Digi-Key
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 DC12.2202.031

DC12.2202.031概述

    Power Entry Modules with Line Filter DC12 技术手册解析

    产品简介


    Power Entry Modules with Line Filter DC12 是一种集成了线路滤波功能的面板安装式电源入口模块,适用于各种工业及医疗设备。这类模块通过IEC C14/C18插座提供接入,具备1-或2极开关功能,并能为设备提供电磁兼容性(EMC)保护。它们通常用于需要高效、可靠电源输入的应用场景,如电信设备、医疗仪器、工业控制系统等。

    技术参数


    - 额定电流: 1-10A(40°C/250VAC)
    - 泄漏电流: 标准<0.5mA(250V/60Hz),医疗<5µA(250V/60Hz)
    - 介电强度: ≥1.7kVDC(L-N),≥2.7kVDC(L/N-PE)
    - 允许操作温度: -25°C至85°C
    - 防护等级: IP40(前面板)
    - 终端类型: 快速连接端子6.3 x 0.8mm
    - 材料: 防火塑料(黑色/白色),UL 94V-0等级
    - 认证标准: 符合IEC 60320-1、IEC 60939、IEC 61058-1、UL 498、UL 1283等

    产品特点和优势


    - 紧凑设计: 紧凑的结构提供了最佳的屏蔽效果,使得安装更加高效且节省成本。
    - 快速接线: 所有组件已经预布线,简化了装配过程。
    - 高瞬态负载适用: 特别适合于需要承受高瞬态负载的应用场景。
    - 多种安装方式: 支持前后面板安装,提供Screw-on和Snap-in两种安装选项,适应不同应用场景需求。
    - V-Lock固定系统: 有效防止电源线意外脱落,提升了安全性和可靠性。

    应用案例和使用建议


    该模块广泛应用于工业和医疗设备中,如服务器机柜、医疗监控设备、测试仪器等。安装时需注意保持良好的接地,并确保所有接口都正确连接以避免电磁干扰。对于高瞬态负载的应用场景,建议进行详细负载特性的测试,以确保系统的稳定性。

    兼容性和支持


    该模块与多种电源线和适配器兼容,例如Schurter的各类电源线套装和匹配插座。制造商Schurter还提供详尽的技术支持和售后服务,确保客户能够顺利部署和使用这些产品。

    常见问题与解决方案


    - Q: 安装时发现无法正常通电
    - A: 检查所有接线是否正确连接,尤其是接地线和电源线。
    - Q: 设备出现电磁干扰
    - A: 确保模块安装正确并符合所有相关标准要求,检查是否有其他干扰源。
    - Q: 寿命低于预期
    - A: 检查是否超出了规定的操作温度范围或电流值,避免过载使用。

    总结和推荐


    Power Entry Modules with Line Filter DC12 提供了优异的电磁兼容性和稳定可靠的电源接入解决方案,特别适合高瞬态负载和严苛环境下的应用。其紧凑设计和多种安装选项使其成为工业和医疗设备的理想选择。强烈推荐用于需要高度可靠电源管理的应用场合。

DC12.2202.031参数

参数
长*宽*高 59mm*44.3mm*34.4mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

DC12.2202.031厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

DC12.2202.031数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER DC12.2202.031 DC12.2202.031数据手册

DC12.2202.031封装设计

查看详情并下载
Symbol
Footprint
3D Model
