3-130-955

产品分类: 其他滤波器
厂牌: SCHURTER
产品描述:
供应商型号: ET-4292912
供应商: 海外现货
标准整包数: 1
SCHURTER 其他滤波器 3-130-955

3-130-955概述

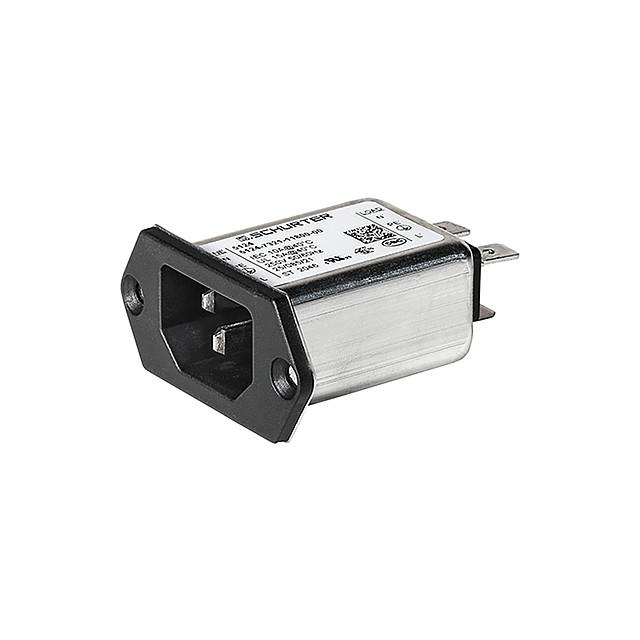

    # Schurter Power Entry Modules with Line Filter (5124) 技术手册

    产品简介


    Schurter Power Entry Modules with Line Filter(型号5124)是一种集成了线滤波器的电源输入模块。这种模块专为工业应用设计,具备紧凑的设计和高衰减率,适用于医疗设备及音频/视频信息技术设备。其主要功能是通过滤波减少电磁干扰(EMI),从而保证系统的稳定运行。

    技术参数


    | 参数项 | 规格 |

    | 额定电流 | IEC标准:1-10A@Ta40°C/250VAC,50Hz;
    UL/CSA标准:1-15A@Ta40°C/250VAC,60Hz |
    | 泄漏电流 | 标准版:<0.5mA(250V/60Hz)
    医疗版:<5µA(250V/60Hz) |
    | 绝缘强度 | L-N:>1.7kVDC
    L/N-PE:>2.7kVDC |
    | 工作温度范围 | -25°C到85°C |
    | 尺寸(塑料法兰安装) | 48.6 x 54.5 x 24.6 mm |
    | 尺寸(卡入式安装) | 54.9 x 24.6 x 24.6 mm |

    产品特点和优势


    - 高衰减率:非常高的衰减率,可有效抑制电磁干扰。
    - V-Lock系统:提供防止电缆意外脱落的安全机制。
    - 金属法兰:优化屏蔽效果,确保安全性能。
    - 紧凑设计:占用空间小,适用于多种应用场合。

    应用案例和使用建议


    应用案例
    - 医疗设备:该模块可用于符合IEC/UL 60601-1标准的医疗设备。
    - 信息技术设备:用于满足IEC/UL 62368-1标准的设备中。
    - 一般工业设备:适用于多种工业设备,如音频/视频设备。
    使用建议
    - 在安装时,确保模块的正确接线以避免潜在的安全隐患。
    - 对于高干扰环境,应定期检查并更换滤波器以保持其有效性。

    兼容性和支持


    - 该产品支持多种连接方式,包括螺纹固定和卡入式固定。
    - 该产品与其他符合相关国际标准的电器设备具有良好的兼容性。
    - SCHURTER提供全方位的技术支持,包括详细的安装指南和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现接触不良 | 确保接线端子牢固连接并重新测试 |
    | 设备启动后产生噪音 | 检查滤波器电容是否正常工作 |
    | 设备无法正常开机 | 检查电源线和电源输入模块连接状态 |

    总结和推荐


    综上所述,Schurter Power Entry Modules with Line Filter(型号5124)是一款功能强大且可靠的电源输入模块,适用于各种工业、医疗及信息技术设备。其高衰减率、紧凑设计和出色的屏蔽性能使其在市场上具有很强的竞争力。推荐购买并广泛应用于需要高效滤波和可靠电源输入的应用场景中。

3-130-955参数

参数
插入损耗 -
中心频率 -
带宽 -
安装方式 面板安装
应用等级 通用级
包装方式 盒装

3-130-955厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-130-955数据手册

厂牌 PDF简要描述 下载
SCHURTER 其他滤波器 SCHURTER 3-130-955 3-130-955数据手册

3-130-955封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.5533 ¥ 122.248
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 122.24
直接购买
加入购物车
