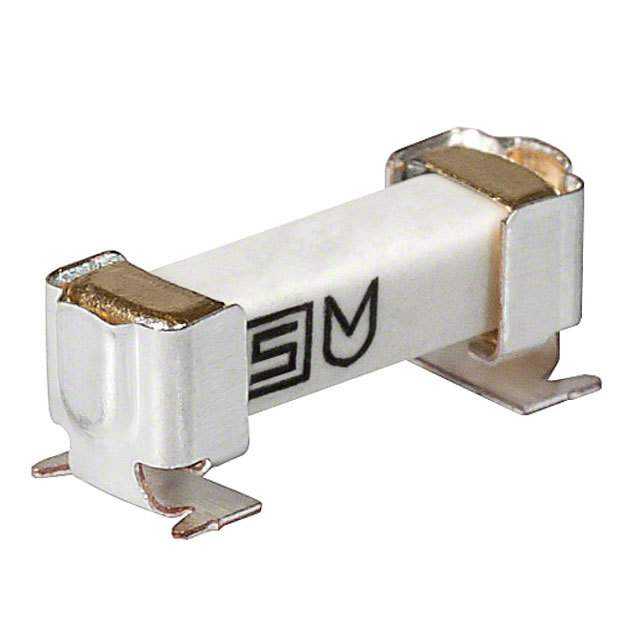

3404.2422.11

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 表面贴装熔断器, 4A, 250V 交流, Time-Lag T熔断速度
供应商型号: 1829468
供应商: 海外现货
标准整包数: 1

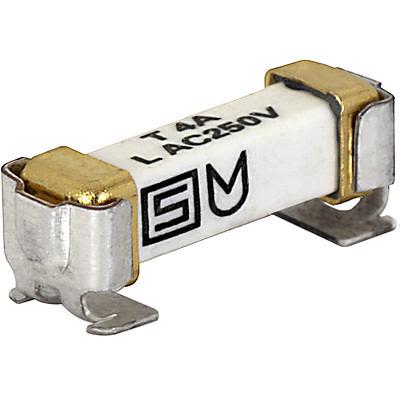

SCHURTER 熔断保险丝 3404.2422.11

3404.2422.11概述


    产品简介


    Schurter UMZ 250是一款表面贴装式保险丝,专为印刷电路板(PCB)设计,提供快速安装和高效的保护功能。该保险丝的主要类型是表面贴装型(SMT),广泛应用于信息科技设备及各种工业环境中。UMZ 250具有紧凑的设计,适用于多种应用场景,特别是在需要高断开能力的小空间内使用。

    技术参数


    - 额定电压:250VAC,125VDC
    - 额定电流:0.08 A至4 A
    - 断开能力:200 A
    - 时间特性:时延T特性
    - 安装方式:PCB, SMT
    - 允许的工作温度范围:-40°C 至 85°C
    - 材料:外壳为陶瓷,端子为镀金铜合金
    - 储存条件:0°C 至 60°C,最大相对湿度70%
    - 焊接方法:回流焊接
    - 符合标准:IEC 60127-4, IEC 60127-6, UL 248-14 / 4248-1, CSA 22.2 No. 248.14 / 4248.1
    - 认证:VDE认证,UL认证

    产品特点和优势


    1. 紧凑设计:该保险丝采用紧凑设计,能够在最小的空间内提供高效保护。
    2. 高断开能力:在250VAC时具有高达200A的断开能力,确保在电路过载时能够迅速切断电源,保障设备安全。
    3. 时延特性:具有时延T特性,能够在短时间内快速响应过载情况,同时也能防止因瞬态浪涌而频繁跳闸。

    应用案例和使用建议


    UMZ 250保险丝在各种应用场景中都表现出色,例如在信息科技设备和工业自动化系统中作为初级保护装置。以下是一些实际应用中的建议:
    1. 初设阶段:在设计初期就应该考虑保险丝的尺寸和安装方式,以确保与PCB布局的兼容性。
    2. 现场维护:如果需要在现场更换保险丝,建议使用标准的UMT 250型号,但需注意对于某些特定版本(如80mA版本)需要使用原装的UMZ保险丝。

    兼容性和支持


    UMZ 250与多种认证标准兼容,包括IEC和UL标准,因此在不同的应用场景中可以得到广泛应用。厂商提供的支持和服务也相当完善,包括详细的文档和指导,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何更换现场的UMZ 250保险丝?
    - 答:如果需要更换现场的保险丝,可以使用标准的UMT 250型号,但需要注意的是80mA版本需要使用原装的UMZ保险丝。
    2. 问:UMZ 250的存储条件是什么?
    - 答:UMZ 250保险丝应该存放在0°C至60°C的环境中,最大相对湿度为70%。

    总结和推荐


    综上所述,Schurter UMZ 250保险丝凭借其紧凑的设计、高断开能力和广泛的应用标准,在各类工业设备和信息科技产品中有着极高的实用价值。该产品通过严格的测试和认证,能够满足各种严苛的应用环境要求。强烈推荐在需要高效保护和可靠性高的应用场景中使用Schurter UMZ 250保险丝。

3404.2422.11参数

参数
保险丝类型 Time Delay/Slow Blow
熔断 I²t 26A²S
额定电流 4A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
长*宽*高 11.1mm*4.2mm*4mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级

3404.2422.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3404.2422.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3404.2422.11 3404.2422.11数据手册

3404.2422.11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.7813
5+ ¥ 12.3614
10+ ¥ 10.4404
20+ ¥ 10.4404
40+ ¥ 9.3546
100+ ¥ 9.1875
500+ ¥ 9.1875
1000+ ¥ 9.1875
库存: 364
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.78
直接购买
加入购物车
