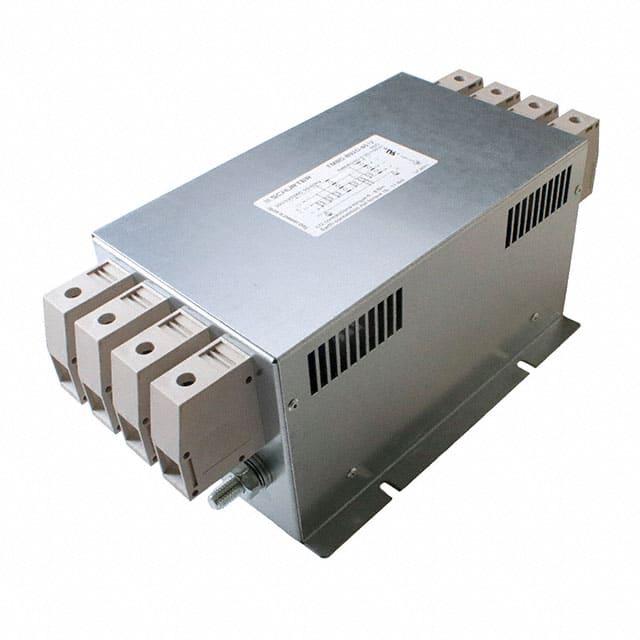

FMBD-B92D-8012

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 三相RFI滤波器 FMBD NEO系列, 520 V 交流, 螺丝安装
供应商型号: FMBD-B92D-8012-ND
供应商: Digi-Key
标准整包数: 1

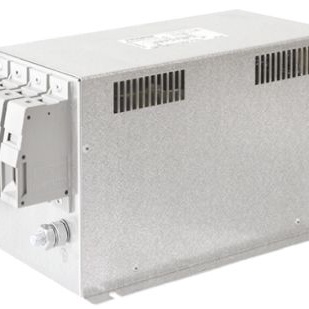

SCHURTER EMI滤波器 FMBD-B92D-8012

FMBD-B92D-8012概述

    Schurter FMBD NEO 3-Phase AC Filters/DC Filters

    1. 产品简介


    Schurter FMBD NEO是一款专为三相系统设计的两阶段滤波器,适用于全球范围内广泛应用的电压等级。该产品主要用于抑制电网中的电磁干扰,特别适用于工业应用场合,如变频器、步进电机驱动、UPS系统和逆变器等。

    2. 技术参数


    - 额定电流:8 - 200A
    - 额定电压:300/520VAC,50/60 Hz
    - 过载电流:1.5倍额定电流持续1分钟,每小时
    - 介电强度:
    - L-L之间:2.25 kVDC
    - L-N之间:1.7 kVDC
    - L-PE之间:2.75 kVDC
    - N-PE之间:2.75 kVDC
    - 试验电压:2秒
    - 滤波阶段:2阶段
    - 重量:1.1 - 8.6kg
    - 外壳材料:金属
    - 密封材料:UL 94V-0
    - 安装方式:螺丝固定在机箱上
    - 接线端子:螺栓型
    - 工作温度:-25°C至100°C
    - 气候类别:25/100/21(根据IEC 60068-1)
    - 防护等级:IP20(根据IEC 60529)
    - 保护级别:适合I类防护设备(根据IEC 61140)

    3. 产品特点和优势


    - 高效滤波:独特的双级滤波设计能够有效地抑制电网干扰,确保设备的稳定运行。
    - 宽工作温度范围:能够在极端温度环境下稳定工作,特别适合工业应用。
    - 高可靠性:具备良好的介电强度和耐压能力,能够在恶劣的环境中长期可靠运行。
    - 低泄漏电流:漏电流控制在最低限度,保证设备的安全性和稳定性。

    4. 应用案例和使用建议


    - 变频器:适用于各种类型的变频器,能有效抑制因频率转换带来的干扰。
    - 步进电机驱动:确保电机驱动系统的稳定性和精度。
    - UPS系统:提升UPS系统的稳定性和可靠性。
    - 逆变器:确保逆变器的正常工作,减少干扰影响。
    使用建议:
    - 确保所有连接线均符合规定的最大横截面积。
    - 安装时需注意良好的接地以确保最佳性能。
    - 在高温环境下使用时,需注意适当散热以维持正常工作温度。

    5. 兼容性和支持


    - 兼容性:该产品可与多种工业设备兼容,具体型号请参阅产品目录。
    - 支持:Schurter提供详尽的产品支持和服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1:设备工作时噪音较大
    - 解决方案:检查安装是否牢固,确认接地是否良好。
    - 问题2:设备出现过热现象
    - 解决方案:确保良好的通风和散热条件,避免长时间过载运行。

    7. 总结和推荐


    Schurter FMBD NEO 3-Phase AC Filters/DC Filters凭借其出色的滤波性能、宽广的工作温度范围和高可靠性,非常适合用于工业自动化、电力供应和控制系统等领域。无论是变频器还是其他需要稳定电源的应用场景,它都能提供可靠的解决方案。强烈推荐给需要高性能滤波器的工业用户。
    请注意,本文中提到的所有数据和规格均为最新信息,并可能随着技术进步而有所变化。建议用户在实际应用前进行详细测试和验证。

FMBD-B92D-8012参数

参数
电路技术 -
额定电压-DC -
通道数 -
电容值 8.2μF
中心频率 -
截止频率 -
电阻 -
滤波器阶数 -
电感值 600μH(L1),9μH(L2)
额定电流 80A
ESD保护 -
长*宽*高 165mm*165mm*315mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

FMBD-B92D-8012厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

FMBD-B92D-8012数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER FMBD-B92D-8012 FMBD-B92D-8012数据手册

FMBD-B92D-8012封装设计

查看详情并下载
Symbol
Footprint
3D Model
