5500.2044

产品分类: 其他滤波器
厂牌: SCHURTER

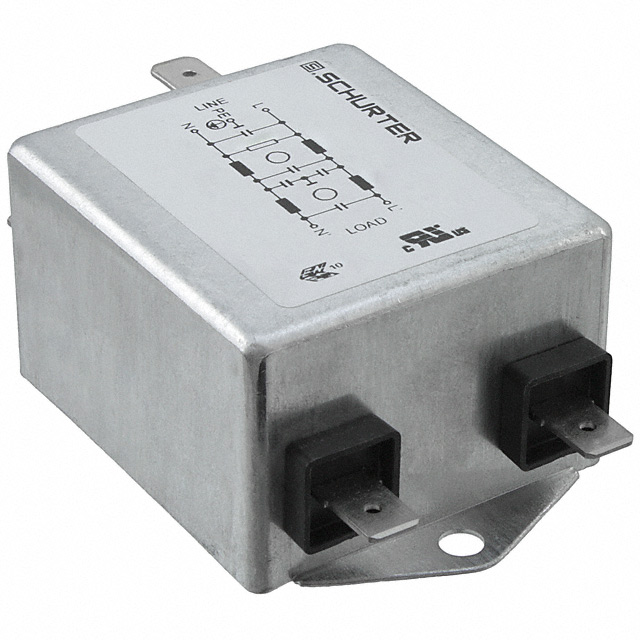

产品描述: Schurter插座滤波器, 额定电流6A, 螺钉安装
供应商型号: BN-5500.2044
供应商: 海外现货
标准整包数: 1
SCHURTER 其他滤波器 5500.2044

5500.2044概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是施耐德公司生产的FMW-52 1-Phase Line Filters(单相线路滤波器),属于电磁兼容性产品(EMC Products)。该滤波器主要用于抑制交流电源线上的噪声和干扰,以保护设备免受电压波动的影响。它特别适用于标准和工业应用场合,符合IEC/UL 60950标准。

    技术参数


    - 认证:
    - 认证参考类型:FMW
    - VDE证书编号:40004673
    - UL文件编号:E72928
    - 额定值:
    - IEC 2 - 6A @ Ta 40°C / 250VAC; 50Hz
    - UL/CSA 2 - 6A @ Ta 40°C / 125VAC; 60Hz
    - 泄漏电流:
    - 标准<0.5mA (250V / 60Hz)
    - 绝缘强度:
    - > 1.7kVDC L-N之间
    - > 2.7kVDC L/N-PE之间
    - 测试电压(2秒):
    - 允许操作温度 -25°C 至 100°C
    - 气候类别:
    - 25/100/21 (根据IEC 60068-1)
    - 保护等级:
    - 适合用于I类保护等级的电器(根据IEC 61140)

    产品特点和优势


    FMW-52是一款具有高衰减能力的双级线路滤波器,能够显著降低由设备产生的干扰。该产品具备以下几个特点和优势:
    - 高性能衰减:采用双级设计,可以有效抑制高频干扰。
    - 广泛适用性:既适合标准应用,也适用于工业领域。
    - 高标准认证:通过了多项国际安全和性能认证,确保产品质量和可靠性。

    应用案例和使用建议


    FMW-52通常应用于需要严格控制电磁干扰的环境中,如数据中心、通信基站等。为了充分发挥其效能,建议按照以下几点进行安装和使用:
    - 合理布线:确保滤波器与电源之间的距离最短,减少杂散电感。
    - 散热管理:由于工作温度范围较广,确保安装位置有足够的散热条件。
    - 定期检查:定期检测滤波器的工作状态,及时更换失效部件。

    兼容性和支持


    FMW-52滤波器与大多数标准和工业应用的设备兼容。供应商提供详细的产品支持文档和技术咨询,包括认证信息、代码要求、使用说明和详细的测试条件等。更多实时库存查询可以通过访问Schurter官方网站的库存检查工具进行。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1:设备开机后出现断路
    解决方案:检查线路连接是否松动或短路,确认滤波器的接地点是否牢固。
    - 问题2:设备过热
    解决方案:检查设备的工作环境是否通风良好,考虑增加散热措施。
    - 问题3:设备无法正常启动
    解决方案:确认输入电压是否正确,检查是否有其他电源干扰。

    总结和推荐


    综上所述,FMW-52 1-Phase Line Filters是一款高效、可靠且适用范围广泛的线路滤波器。其出色的抗干扰能力和广泛的认证使其成为众多应用场合的理想选择。强烈推荐此款滤波器给对电磁兼容性有高要求的用户,特别是在工业和高科技领域。
    本文档内容整理自施耐德公司提供的技术手册,旨在帮助用户更好地了解和使用FMW-52滤波器。如果您有任何疑问或需要进一步的技术支持,请联系施耐德官方客服。

5500.2044参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 46mm(长度)*77mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

5500.2044厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

5500.2044数据手册

厂牌 PDF简要描述 下载
SCHURTER 其他滤波器 SCHURTER 5500.2044 5500.2044数据手册

5500.2044封装设计

查看详情并下载
Symbol
Footprint
3D Model
