5220.0143.1

厂牌: SCHURTER
产品描述: Schurter C14IEC滤波插座, 额定电压250 V 交流, 额定电流1A, 开关, 面板安装
供应商型号: 5220.0143.1
供应商: TME
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 5220.0143.1

5220.0143.1概述


    产品简介

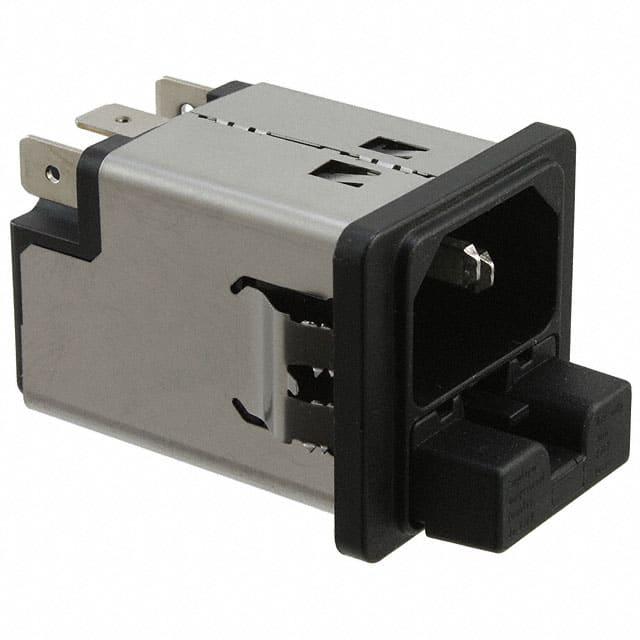

    Power Entry Modules with Line Filter 5220
    产品类型:面板安装式电源输入模块,集成线滤波器
    主要功能:作为家电及医疗设备的电源入口,集成了过载保护、过滤电磁干扰的功能。
    应用领域:广泛应用于IT设备、医疗设备以及家用电器中,确保设备的安全性和可靠性。

    技术参数


    - 额定电流:
    - IEC标准:1A至10A@Ta 40°C/250VAC;50Hz
    - UL/CSA标准:1A至10A@Ta 40°C/125VAC;60Hz

    - 泄漏电流:
    - 标准版:<0.5mA(250V/60Hz)
    - 医疗版:<5µA(250V/60Hz)
    - 介电强度:
    - L-N之间:>1.7kVDC
    - L/N-PE之间:>2.7kVDC
    - 允许操作温度:-25°C到85°C
    - 防护等级:
    - 面板正面:IP40(符合IEC 60529)
    - 接线端子:快速连接端子6.3 x 0.8mm

    产品特点和优势


    - 超紧凑设计:节省空间,易于安装。
    - 嵌入式Faston连接器:减少接触不良的可能性。
    - 高质量不锈钢滤波器外壳:耐腐蚀且耐用。
    - 高韧性灌封滤波器:确保长期可靠运行。

    应用案例和使用建议


    应用案例:
    - IT设备:适合作为服务器或工作站的电源入口。
    - 医疗设备:适用于监护仪、呼吸机等医疗设备。
    使用建议:
    - 定期检查:由于需要插拔插头来更换熔丝,建议定期检查熔丝状态并进行更换。
    - 正确接线:确保按手册要求接线,特别是对于高压线和地线的处理。

    兼容性和支持


    - 兼容性:适合与各种标准的连接器和电缆配套使用,例如IEC C13和C15。
    - 支持:制造商提供全面的技术支持,包括安装指南、故障排查手册等文档。

    常见问题与解决方案


    - 问题:如何更换熔丝?
    - 解决方法:先断开电源线,然后拆除模块后盖,更换新的熔丝后再重新装回。
    - 问题:模块安装后漏电流超标?
    - 解决方法:确认接线无误,重新测试,必要时请专业技术人员协助。

    总结和推荐


    综上所述,Power Entry Modules with Line Filter 5220 是一款高效可靠的电源输入模块,适用于多种场合。其独特的设计和严格的质量控制保证了卓越的性能和可靠性。强烈推荐用于对安全性和电磁兼容性有较高要求的应用场景。

5220.0143.1参数

参数
长*宽*高 34mm*34mm*57.8mm
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

5220.0143.1厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

5220.0143.1数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 5220.0143.1 5220.0143.1数据手册

5220.0143.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
