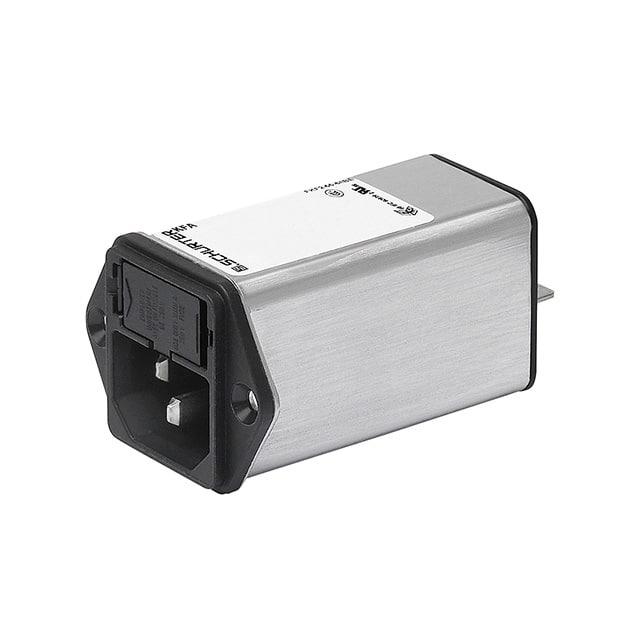

4301.8054

厂牌: SCHURTER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 10A Fuse ST 1 Port Medical
供应商型号: 486-3182-ND
供应商: Digi-Key
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 4301.8054

4301.8054概述


    产品简介


    Power Entry Modules with Line Filter
    Power Entry Modules with Line Filter(简称PIM)是一种集成了线路滤波功能的面板安装式电源输入模块。这些模块主要用于家用和工业设备中的交流电源入口,能够为设备提供保护,并通过内置的滤波器减少电磁干扰(EMI)。它们的功能多样,不仅支持多种安装方式,还提供了选择性电压切换功能。PIM 主要用于信息设备、医疗设备和家电等应用场合。

    技术参数


    - 额定电流:1-10A @ 40°C/250VAC
    - 泄漏电流:标准 <0.5mA (250V/60Hz), 医疗 <5μA (250V/60Hz)
    - 耐压测试:L-N >1.7kVDC, L/N-PE >2.7kVDC
    - 允许操作温度:-25°C 到 85°C
    - 安装类型:螺钉安装(前侧/后侧),推入式安装(前侧)
    - 终端连接:快速连接端子,AWG18柔性线
    - 过载能力:通过温度曲线调整负载
    - 标准及认证:符合 IEC/UL 60950、IEC 60601-1、IEC 60335-1 等标准

    产品特点和优势


    1. 降低接地噪声:有助于降低地线上的噪声干扰。
    2. 断开地环路:防止形成不必要的地环路,提高系统稳定性。
    3. 高不对称衰减:具备卓越的高频信号抑制能力。
    4. V-Lock插头锁定:增强的插头锁定设计,确保连接可靠性。
    5. 成本节约:后置安装便于降低成本并简化装配过程。
    6. 兼容性:适用于金属镀塑料外壳的设备。

    应用案例和使用建议


    应用案例:
    - 家庭电器:如冰箱、洗衣机等需要电源接入和滤波处理的家庭设备。
    - 医疗设备:如监护仪、手术器械等需要高精度和低噪声的设备。
    - 信息科技设备:如服务器、网络交换机等要求高稳定性的设备。
    使用建议:
    - 电源接线:在进行接线时,务必确保电源线连接正确,以避免短路或其他故障。
    - 散热管理:由于工作温度范围广,建议使用合适的散热材料或设计,以确保设备长期稳定运行。
    - 电缆固定:使用V-Lock系统固定电源线,可防止意外拔出。

    兼容性和支持


    - 兼容性:该产品与市场上常见的工业电气标准相兼容,如IEC 60950 和 IEC 60601-1 等。
    - 支持和服务:Schurter公司提供详尽的产品手册、技术文档和支持服务,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何确定是否需要选择带有地线扼流圈的版本?
    - 答:根据应用场合的EMI要求,如果需要更高的EMI抑制能力,则应选择带有地线扼流圈的版本。

    2. 问:如何更换保险丝?
    - 答:当需要更换保险丝时,必须先拔下插头,再进行更换。为方便用户,保险丝抽屉需单独订购。

    总结和推荐


    综合评估:
    - 优点:该模块设计紧凑,功能强大且多功能,具有出色的电磁干扰抑制能力和良好的安装兼容性。通过使用V-Lock插头锁定系统,可以提高系统的可靠性和安全性。
    - 推荐:对于需要电源接入、滤波和EMI抑制的多种应用,这款Power Entry Module with Line Filter是一个优秀的解决方案。无论是在家用电器、医疗设备还是信息科技设备中,其优越性能和灵活的应用配置使其成为首选。
    综上所述,推荐该产品用于需要高性能电源输入模块的应用场合。

4301.8054参数

参数
长*宽*高 60.5mm*44mm*34mm
安装方式 支架安装,法兰安装,面板安装
零件状态 在售
包装方式 散装

4301.8054厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4301.8054数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4301.8054 4301.8054数据手册

4301.8054封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.0728 ¥ 326.9905
20+ $ 29.9962 ¥ 251.0307
40+ $ 28.2155 ¥ 236.1281
60+ $ 27.2223 ¥ 227.817
100+ $ 26.0199 ¥ 217.7537
260+ $ 25.7296 ¥ 215.3246
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 326.99
