1241.6632.5120000

产品分类: 按钮开关
厂牌: SCHURTER
产品描述: Schurter 红色按钮开关, 面板安装, 瞬时操作, 面板开孔直径22mm, 无指示灯, 单刀双掷
供应商型号: 1241.6632.5120000
供应商: Master
标准整包数: 1

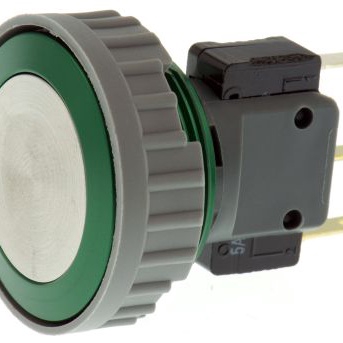

SCHURTER 按钮开关 1241.6632.5120000

1241.6632.5120000概述


    产品简介


    金属线开关 MSM 22
    Schurter公司的金属线开关 MSM 22 是一种采用高质量不锈钢制成的瞬时动作开关,适用于多种应用场景。它提供了标准版本(ST)、带字母标识版本(LE)及点照明(PI)和环照明(RI)等多种选择。其特点是安装简便,配有扁平插头以便快速连接。该开关符合多项国际安全和质量标准,如DIN EN 61058-1 和 UL 1054,同时在低电压指令2006/95/EC下通过了相关认证。

    技术参数


    - 切换功能: 常开(N.O.),常闭(N.C.),常开/常闭(N.O./N.C.)
    - 额定电压: 12 VDC / 24 VDC / 5 VDC
    - 照明: 环照明、点照明,最大100 mA
    - 密封等级: IP 67 前面至接触区,IP 40 机械前面;可选IP 67 后面至接触区
    - 电气性能:
    - 最大切换电压: 250 VAC
    - 最大切换电流: 10 A
    - 额定切换功率: 2500 W
    - 接触电阻: < 30 mΩ
    - 绝缘电阻: > 100 MΩ
    - 机械性能:
    - 操作力: 4.5 N
    - 按压行程: 1.0 mm 至 1.2 mm
    - 寿命: 1.5 百万次操作
    - 环境适应性:
    - 工作温度范围: -25°C 到 +85°C
    - 存储温度范围: -25°C 到 +85°C
    - 防护等级: 前面至接触区为IP 67,机械前面为IP 40;后面对应接触区可选IP 67

    产品特点和优势


    - 材料坚固: 不锈钢材质的外壳和按钮,提供出色的耐腐蚀性。
    - 多选项设计: 可根据需要选择标准、带字母标识、点照明或环照明版本。
    - 高性能: 最大切换电压和电流足以满足大多数工业需求,最高可达2500W。
    - 高可靠性: 接触电阻低,绝缘电阻高,确保稳定可靠的电气性能。
    - 易于安装: 快速连接设计,方便快捷地进行装配。

    应用案例和使用建议


    应用案例:
    - 在恶劣环境下使用,如工业自动化控制设备、机械设备等。
    - 用于机器操作面板上的按钮开关,以提供操作员的即时响应。

    使用建议:
    - 为确保最佳性能,在极端温度环境下使用时应考虑外部防护措施。
    - 在高压、高频环境下使用时应检查电气规格是否匹配,以避免过载。
    - 定期清洁和检查开关状态,确保其长期稳定性。

    兼容性和支持


    - 该产品与Schurter公司的其他电子元器件和设备具有良好的兼容性。
    - Schurter公司提供了详尽的技术支持文档和在线资源,包括CAD图纸和详细的产品请求表单。
    - 用户可以通过公司官网查询库存情况并获取实时供货信息。

    常见问题与解决方案


    - 问题: 开关使用寿命低于预期。
    - 解决办法: 检查操作频率是否超出额定值,如有必要请更换更高性能型号。
    - 问题: 开关无法正常点亮。
    - 解决办法: 检查LED的工作电压是否正确连接,检查是否有损坏。
    - 问题: 开关在潮湿环境中性能不稳定。
    - 解决办法: 确保安装时按照IP等级要求做好密封处理。

    总结和推荐


    综上所述,Schurter的金属线开关 MSM 22 在耐用性、性能和易用性方面表现优异。其广泛的适用性和高可靠性使其成为各种工业应用场景的理想选择。对于需要高度可靠和长时间稳定工作的应用,这款开关值得强烈推荐。无论是在生产线上还是日常操作中,该产品都能提供出色的性能和安全保障。

1241.6632.5120000参数

参数
电流额定值 5A
最大交流触点电压 -
执行器类型 Round
开关功能 -
最大直流触点电压 -
开关配置 SPDT
电气寿命 50000Cycles
指示颜色 -
面板开孔尺寸 22mm
机械寿命 1500000Cycles
长*宽*高 27.6mm(长度)*35.15mm(高度)
通用封装 SPDT
安装方式 面板安装

1241.6632.5120000厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

1241.6632.5120000数据手册

厂牌 PDF简要描述 下载
SCHURTER 按钮开关 SCHURTER 1241.6632.5120000 1241.6632.5120000数据手册

1241.6632.5120000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 54.4525 ¥ 461.2127
5+ $ 47.4477 ¥ 394.508
10+ $ 46.2051 ¥ 384.1763
25+ $ 43.5715 ¥ 356.8072
50+ $ 43.1284 ¥ 353.1787
75+ $ 42.6959 ¥ 349.6365
100+ $ 42.6959 ¥ 349.6365
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 461.21
