CE30.6100.151

厂牌: SCHURTER
产品描述:
供应商型号: BN-CE30.6100.151
供应商: 海外现货
标准整包数: 1

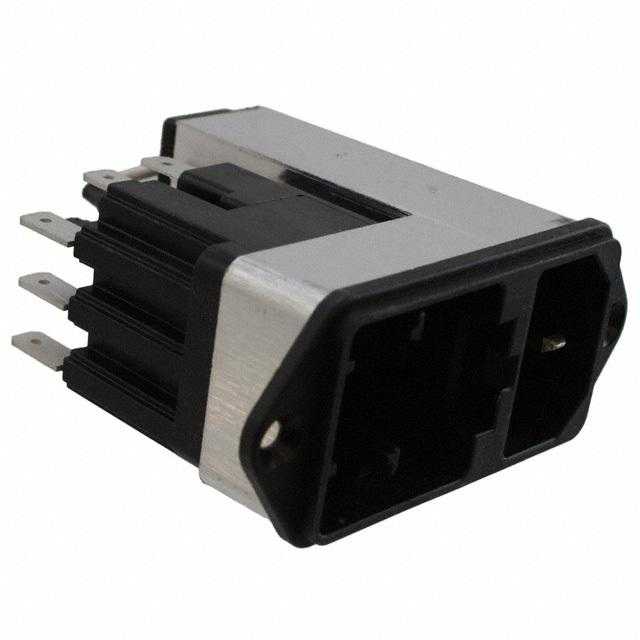

SCHURTER 电源接入连接器 - 输入/输出/模块 CE30.6100.151

CE30.6100.151概述

    # Schurter Power Entry Modules with Line Filter 技术手册

    产品简介


    Schurter Power Entry Modules with Line Filter 是一种集成线滤波器的电源输入模块,广泛应用于工业设备、医疗设备及信息技术设备中。这款产品集成了电源入口插座(IEC C14)、可互换熔断器座(支持 5 x 20 mm 或 6.3 x 32 mm 熔丝)以及电压选择开关(系列-并联切换),能够有效抑制电磁干扰,提升设备的整体稳定性和可靠性。此外,其紧凑的设计使其适用于多种狭小空间的安装需求。
    主要功能包括:
    - 电源输入接口:符合 IEC/UL 60950 和 IEC/UL 60601-1 的安全标准。
    - 滤波功能:具备标准版本和医疗专用版本,通过 IEC 60939 认证。
    - 电压选择开关:提供灵活的电路配置。
    主要应用领域:
    - 工业设备(如自动化设备)
    - 医疗设备(如监护仪、输液泵)
    - 信息技术设备(如服务器、网络设备)

    技术参数


    以下是该产品的关键技术参数:
    | 参数名称 | 标准版本 | 医疗版本 |
    |
    | 额定电流(@ Ta 40°C) | 1-10A | 1-10A |
    | 额定电压(AC) | 250V | 250V |
    | 泄漏电流(标准/医疗) | < 0.5 mA (60Hz) | < 5 µA (60Hz) |
    | 绝缘强度 | > 1.7 kVDC L-N | > 2.7 kVDC L-N |
    | 操作温度范围 | -25°C 至 85°C | -25°C 至 85°C |
    | 材质 | 聚碳酸酯,黑色 UL 94V-0 | 聚碳酸酯,黑色 UL 94V-0 |
    此外,该模块具有以下特点:
    - 支持快速连接端子(4.8 x 0.8 mm)。
    - 具备 IP40 前面防护等级,适合各类工业和医疗环境。
    - 可选装“Extra-Safe”熔断器抽屉,进一步增强安全性。

    产品特点和优势


    Schurter Power Entry Modules with Line Filter 的独特之处在于其全面的集成能力,既提供基本的电源输入功能,又增强了抗干扰性能。具体优势如下:
    - 一体化设计:模块化结构降低了安装复杂度,节省空间和成本。
    - 高可靠性:通过严格的国际认证(如 IEC 60950 和 IEC 60601-1),确保长期可靠运行。
    - 灵活性强:支持多种电压选择,适应不同国家和地区的电网需求。
    - 环境适应性强:宽泛的工作温度范围和高绝缘强度,适用于苛刻的应用环境。

    应用案例和使用建议


    应用案例
    1. 医疗设备:监护仪和呼吸机等医疗设备需要极低的泄漏电流,因此医疗版本模块是最佳选择。
    2. 信息技术设备:服务器和路由器等 IT 设备对电磁兼容性要求较高,标准版本模块可有效抑制干扰。
    使用建议
    - 在高温环境下使用时,需根据额定功率曲线调整负载。
    - 安装时注意正确连接滤波组件,确保接线稳固无误。
    - 对于长期无人值守运行的设备,优先选用医疗版本以满足 IEC 60695-2-13 的增强测试要求。

    兼容性和支持


    Schurter Power Entry Modules with Line Filter 与 Schurter 其他系列产品具有良好的兼容性,支持 V-Lock 系列电缆锁紧系统,防止意外拔出。此外,厂商提供详尽的技术支持和维护服务,包括产品文档下载、配件查询及故障排查指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块漏电超标 | 检查滤波组件的接线是否正确。 |
    | 螺钉固定松动 | 调整扭矩至推荐值(最大 0.5 Nm)。 |
    | 无法正常切换电压选择开关 | 确认插入的电压选择器匹配所需位置。 |

    总结和推荐


    Schurter Power Entry Modules with Line Filter 是一款高度集成且性能卓越的电子元器件,特别适合对电磁兼容性和安全性要求较高的应用场景。其紧凑设计、宽温范围和多样化配置使其在市场上具备很强的竞争优势。总体而言,我们强烈推荐此产品用于医疗设备、工业控制和信息技术设备等领域。
    如果您正在寻找一款可靠且高效的电源输入模块,Schurter 的这款产品无疑是您的理想之选!

CE30.6100.151参数

参数
安装方式 支架安装,法兰安装,面板安装
零件状态 在售

CE30.6100.151厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

CE30.6100.151数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER CE30.6100.151 CE30.6100.151数据手册

CE30.6100.151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.1201 ¥ 359.2845
10+ $ 38.7442 ¥ 330.488
25+ $ 35.6466 ¥ 304.0655
50+ $ 32.4401 ¥ 276.7141
库存: 19
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 359.28
