3-103-778

厂牌: SCHURTER
产品描述: SchurterIEC滤波插座, DD14系列, 额定电压250 V ac, 额定电流4A, 螺钉安装
供应商型号: 3-103-778
供应商: 国内现货
标准整包数: 1

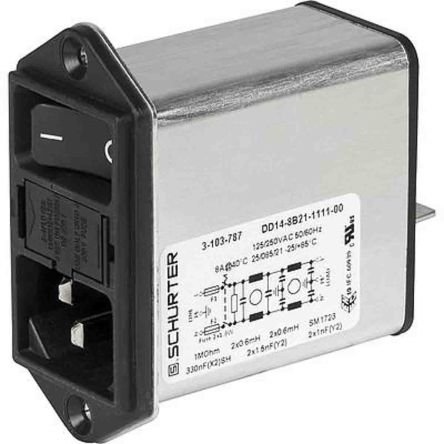

SCHURTER 电源接入连接器 - 输入/输出/模块 3-103-778

3-103-778概述

    电子元器件产品技术手册:电源输入模块带滤波器

    1. 产品简介


    Power Entry Modules with Line Filter DD14 是一款集成了两级线滤波器的电源输入模块,专为工业应用设计。该模块具备多种功能,包括家电插座(符合IEC标准)、保护等级I、双极线路开关、可安装保险丝夹以及标准和医疗版本的线滤波器。适用于多种设备,尤其是那些需要高瞬态负载的应用场合。

    2. 技术参数


    - 额定电流:IEC 1-10A @ 40°C / 250VAC (50Hz); UL/CSA 1-8A @ 40°C / 250VAC (60Hz)
    - 泄漏电流:标准版 < 0.5mA (250V / 60Hz); 医疗版 < 5µA (250V / 60Hz)
    - 绝缘强度:L-N间 > 1.7kVDC;L/N-PE间 > 2.7kVDC
    - 允许操作温度:-25°C 至 85°C
    - 耐气候类别:25/085/21 (符合IEC 60068-1)
    - 防护等级:IP40 (符合IEC 60529)
    - 端子:快速连接端子 6.3 x 0.8mm
    - 安装方式:螺纹安装(最大厚度8mm)或卡扣式安装(1-3mm)
    - 材质:热塑性材料,黑色,UL 94V-0

    3. 产品特点和优势


    - 紧凑设计:最紧凑的双级滤波器电源输入模块
    - 吸引人的平板设计
    - 多种安装选项:螺纹安装和卡扣式安装
    - V-Lock线缆固定系统:防止意外线缆移除
    - 预接线设计:所有单个元件均已预接线
    - 保险丝夹符合医疗标准IEC/EN 60601-1
    - 适合高瞬态负载应用
    - 适用范围广:符合IEC/UL 60950和IEC/UL 60601-1标准

    4. 应用案例和使用建议


    该模块广泛应用于信息科技设备和医疗设备中,如服务器、工作站、医疗仪器等。建议用户根据具体应用场景选择合适的额定电流版本,并确保正确安装和接线以避免电气故障。

    5. 兼容性和支持


    - 兼容性:适用于各类符合IEC标准的设备
    - 支持和服务:用户可以从SCHURTER官方网站获取详细的技术文档和支持服务

    6. 常见问题与解决方案


    - Q: 模块安装后出现漏电问题
    - A: 确认模块安装方向正确且接地良好
    - Q: 无法启动设备
    - A: 检查保险丝是否损坏,更换新保险丝并重新检查接线
    - Q: 设备工作异常
    - A: 检查模块是否存在松动或短路,必要时更换新的模块

    7. 总结和推荐


    Power Entry Modules with Line Filter DD14是一款性能卓越、设计紧凑的电源输入模块,特别适合需要高瞬态负载和高性能电磁干扰抑制的应用场景。其广泛的兼容性、多样的安装方式和优质的售后服务使其成为市场上极具竞争力的产品。推荐在工业和医疗领域广泛应用。

3-103-778参数

参数
长*宽*高 66mm*65.9mm*31.5mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3-103-778厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-103-778数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 3-103-778 3-103-778数据手册

3-103-778封装设计

查看详情并下载
Symbol
Footprint
3D Model
