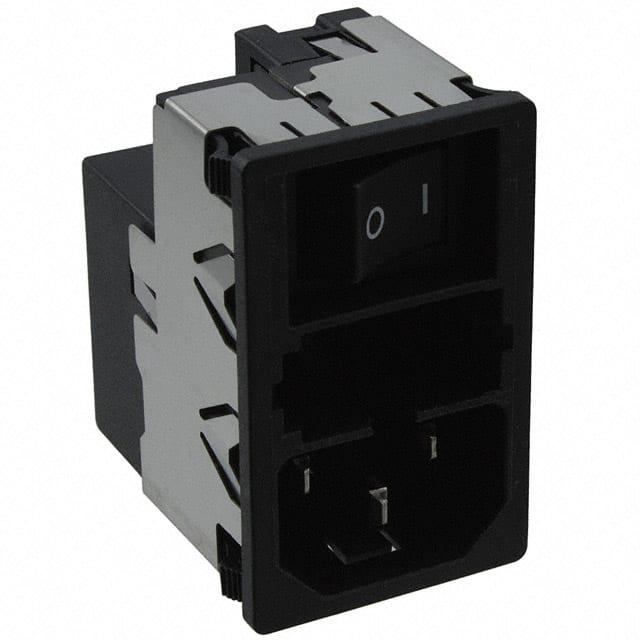

KMF1.1193.11

厂牌: SCHURTER
产品描述: Schurter C14IEC滤波插座, 额定电压125 V 交流,250 V 交流, 额定电流10A, 单保险丝座, 2 极开关, 嵌入式安装
供应商型号: BN-KMF1.1193.11
供应商: 海外现货
标准整包数: 40
SCHURTER 电源接入连接器 - 输入/输出/模块 KMF1.1193.11

KMF1.1193.11概述


    产品简介


    Schurter KMF系列电源输入模块带线路滤波器是一种集成了线路滤波器的电源输入装置,适用于家用及工业电子设备。该系列产品主要用于保护电子设备免受电磁干扰(EMI),并提供安全的电源接入和过载保护。KMF系列模块具备多种安装方式,可以应用于各种电子设备中,确保安全可靠的电源连接。

    技术参数


    | 参数名称 | 描述 |

    | 额定电流 | 1-10A @ Ta 40 °C / 250VAC (IEC); 1-10A @ Ta 40 °C / 250VAC (UL/CSA) |
    | 泄漏电流 | 标准版:<0.5mA (250V/60Hz); 医用版:<5µA (250V/60Hz) |
    | 绝缘强度 | L-N之间:>1.7kVDC; L/N-PE之间:>2.7kVDC |
    | 工作温度范围 | -25°C到85°C |
    | 防护等级 | I类或II类防护 |
    | 安装面板厚度 | 1/1.5/2/2.5 mm (Snap-in版本) |
    | 尺寸 | 见相关图表 |
    | 过滤器类型 | 标准版和医用版 |
    | 过滤器电感值 | 标准版:2x11 mH, 2x4 mH, 2x1.6 mH, 2x0.7 mH, 2x0.4 mH |
    | 过滤器电容值 | 标准版和医用版:47 nF |

    产品特点和优势


    - 最紧凑的设计:在市场上同类产品中具有最小的体积,适合空间受限的应用场合。
    - 创新的EMC屏蔽:采用灵活的钢段实现优异的接触性能,有效抑制电磁干扰。
    - 易于安装:Snap-in安装方式便于前侧安装。
    - 双版本:提供I类和II类防护版本,以满足不同应用需求。
    - 安全性高:“Extra-Safe”保险丝抽屉设计进一步增强安全性。
    - 应用广泛:符合IEC/UL 60950和IEC/UL 60601-1标准,适合用于医疗设备。

    应用案例和使用建议


    KMF系列电源输入模块带线路滤波器可广泛应用于各种工业电子设备中,例如通信设备、医疗设备、家用电器等。特别适用于需要高可靠性和抗电磁干扰能力的应用环境。在实际使用中,建议选择适合设备工作温度和安装尺寸的产品版本,并根据具体应用需求选用合适的配件,如保险丝抽屉、安装固定件等。此外,由于其高集成度的特点,在系统设计时应注意散热问题,避免因过热导致的安全隐患。

    兼容性和支持


    KMF系列电源输入模块与大多数标准插头和插座兼容,例如IEC C14/C18。产品由Schurter公司提供全面的技术支持和服务,包括产品咨询、技术文档、故障排查等。用户可以通过制造商网站上的Stock-Check功能实时查询库存情况,获取所需配件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查电路板上的接地线连接是否正确 |
    | 安装后无法通电 | 确认电源线连接无误,并检查开关状态 |
    | 保险丝频繁烧毁 | 确保负载电流不超过模块的额定电流 |
    | 散热不良 | 确认设备周围有足够的空气流通空间 |

    总结和推荐


    综上所述,Schurter KMF系列电源输入模块带线路滤波器凭借其紧凑的设计、优秀的EMC性能以及多样的应用版本,成为市场上非常有竞争力的产品。无论是在医疗设备还是工业控制领域,它都表现出色,能够满足用户对安全性和可靠性的严格要求。强烈推荐给寻求高性能电源管理解决方案的用户。

KMF1.1193.11参数

参数
长*宽*高 50mm*30.5mm*25.7mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

KMF1.1193.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

KMF1.1193.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER KMF1.1193.11 KMF1.1193.11数据手册

KMF1.1193.11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 26.5595 ¥ 244.6767
库存: 160
起订量: 40 增量: 0
交货地:
最小起订量为:40
合计: ¥ 9787.06
