4710.3014

厂牌: SCHURTER
产品描述:
供应商型号: 486-3265-ND
供应商: Digi-Key
标准整包数: 1

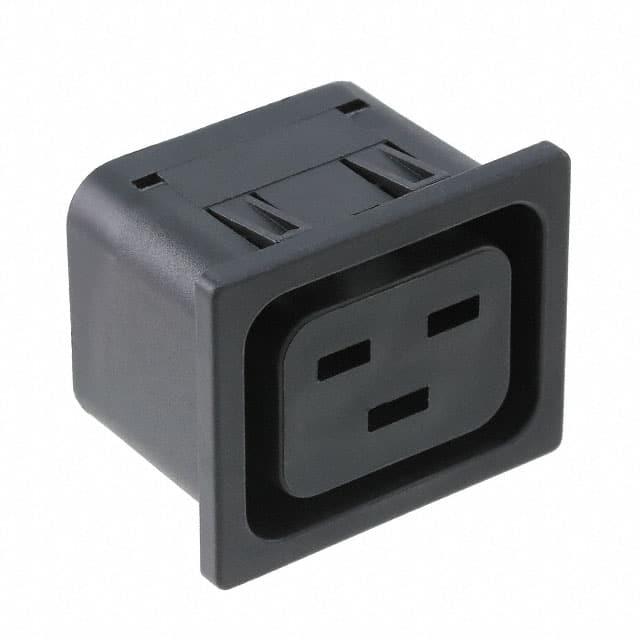

SCHURTER 电源接入连接器 - 输入/输出/模块 4710.3014

4710.3014概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍
    本产品为一种工业级面板安装型插座(Inlet/Outlet),型号为4710。它主要用于IEC标准下的电器连接。设计上采用了IDC端子连接方式,能够支持10AWG/6.0mm², 12AWG/4.0mm²和2.5mm²的电线。此插座符合IEC和UL安全标准,适用于IT设备和智能家居设备等领域。
    主要功能
    - IEC标准插口:适用于家用和类似用途的一般电器连接。
    - IDC端子:提供快速和可靠的电线连接。
    - 保护盖:可以作为线压工具使用。
    - 适配器类型J:适用于温度范围为70℃。
    应用领域
    - 信息技术设备(IT设备)
    - 智能家居设备
    - 电源分配单元(PDU)

    技术参数


    基本规格
    - 额定值:IEC 16A / 250VAC; 50Hz,UL/CSA 20A / 250VAC; 60Hz
    - 隔离电压:L-N之间>2.5kVAC,L/N-PE之间>1.5kVAC (1min/50Hz)
    - 工作温度:-25°C至70°C
    - 防护等级:I类,符合IEC 61140标准
    端子和材料
    - 端子类型:IDC端子、焊锡端子、快速连接端子
    - 外壳材料:热塑性塑料,黑色,UL 94V-0阻燃等级
    尺寸
    - 尺寸(版本“交叉”):长度42mm,宽度37mm,深度34mm,安装孔直径1.5mm
    - 尺寸(版本“平行”):长度42mm,宽度37mm,深度34mm,安装孔直径1.5mm

    产品特点和优势


    - 降低人工成本:允许一次连接多个终端。
    - 多样化的连接方向:提供交叉和并行两种接线方向。
    - V-Lock锁紧系统:防止意外拔出连接线。

    应用案例和使用建议


    应用案例
    1. 智能PDU:插座可集成LED灯条作为状态指示。
    2. 智能家居设备:可用于家庭自动化系统的电源接口。
    使用建议
    - 在选择电线时,请确保其规格与插座的额定值相匹配。
    - 安装时,请按照手册提供的组装说明进行操作,以确保连接可靠。

    兼容性和支持


    - 兼容性:适用于符合IEC 60320标准的各种插头。
    - 支持服务:厂商提供详细的产品认证信息和使用指南。如需进一步咨询或特殊定制,请联系Schurter AG。

    常见问题与解决方案


    问题1:如何确保电线正确连接?
    解决方案:请参考组装说明,确保电线按照正确的方向连接到对应的IDC端子上。
    问题2:如何判断插座的工作状态?
    解决方案:通过观察保护盖上的指示灯,如果指示灯亮起,则表示插座正常工作。

    总结和推荐


    综合评估
    这款4710型号的面板安装型插座凭借其多种优势,在信息技术设备和智能家居设备领域有着广泛的应用前景。它的IDC端子、V-Lock锁紧系统以及多样化的连接方向使其在实际应用中表现出色。
    推荐结论
    强烈推荐这款产品给需要高质量、高可靠性的连接解决方案的客户。无论是对于IT设备还是智能家居设备,它都能提供出色的性能和可靠性。
    希望这份技术手册能为您提供有关4710型号插座的详尽信息,并帮助您更好地理解其特性和应用价值。

4710.3014参数

参数
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

4710.3014厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4710.3014数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4710.3014 4710.3014数据手册

4710.3014封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6548 ¥ 39.3331
10+ $ 3.8116 ¥ 31.8983
50+ $ 3.402 ¥ 28.4709
100+ $ 3.2396 ¥ 27.1114
250+ $ 3.0368 ¥ 25.4142
500+ $ 2.8919 ¥ 24.2015
1000+ $ 2.7539 ¥ 23.047
2500+ $ 2.5817 ¥ 21.6057
库存: 86
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.33
