首页  >  产品百科  >  DLF-28-0004

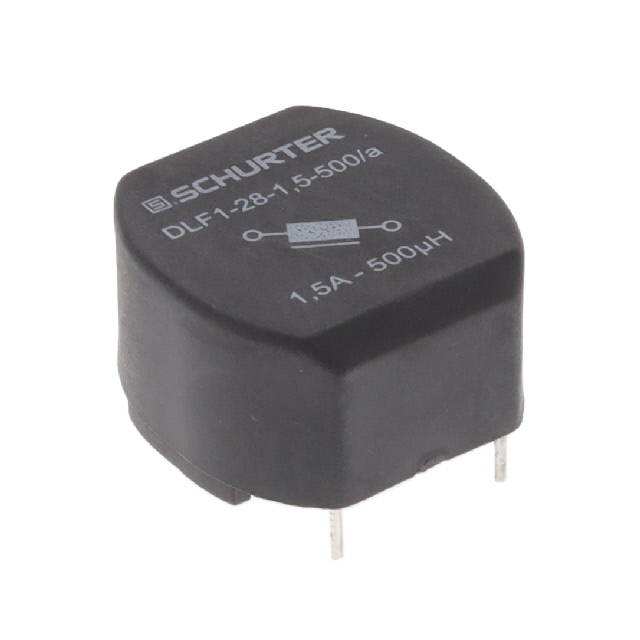

DLF-28-0004

产品分类: 插件电感
厂牌: SCHURTER
产品描述: 1.2MHz 1.5A 500μH 270mΩ ±15% 水平安装,通孔安装 28.3mm*27.4mm*16.7mm
供应商型号: 486-5707-ND
供应商: Digi-Key
标准整包数: 1
SCHURTER 插件电感 DLF-28-0004

DLF-28-0004概述

    Suppression Chokes DLF: 技术手册解析

    1. 产品简介


    Suppression Chokes DLF(抑制扼流圈)是Schurter公司生产的一种电感线圈产品,主要用于电磁兼容性(EMC)设计。其主要功能包括平滑和抑制射频干扰(RFI),适用于直流斩波放大器、直流驱动器、步进电机控制和开关电源等多种应用场合。本产品的特点在于其扁平化的设计和可定制化的端子类型,提供了高度的应用灵活性。

    2. 技术参数


    - 额定电压:高达600VDC
    - 额定电流:0.45至7A(Ta=70°C)
    - 额定电感:0.015到3mH,公差±15%
    - 功率操作频率:最高可达20kHz
    - 端子类型:通孔焊接(THT)
    - 重量:7至18克
    - 材料:外壳为UL 94V-0等级
    - 密封化合物:UL 94V-0等级
    - 隔离电压:有效值2kV,绕组到环境
    - 气候类别:40/125/21(符合IEC 60068-1标准)
    - 允许操作温度范围:-40°C到125°C

    3. 产品特点和优势


    Suppression Chokes DLF具有以下特点和优势:
    - 扁平设计:紧凑的外形使其易于安装在各种空间有限的设备中。
    - 定制端子:提供通孔焊接(THT)和表面贴装技术(SMT)两种版本。
    - 广泛的适用范围:适合多种应用场合,如直流斩波放大器、直流驱动器、步进电机控制和开关电源等。
    - 高可靠性:具备良好的电气特性和稳定的工作环境适应能力。

    4. 应用案例和使用建议


    该产品可以广泛应用于各种电源和控制系统中,例如:
    - 直流斩波放大器:用于将直流信号转换为交流信号。
    - 开关电源:提供有效的电源过滤和噪声抑制。
    使用建议:
    - 在设计时需考虑具体应用的电流和电压要求,选择合适的电感值和电流等级。
    - 保证电路布局合理,以避免不必要的寄生效应和干扰。

    5. 兼容性和支持


    该产品与其他Schurter公司的EMC产品具有良好的兼容性。此外,Schurter公司提供了详尽的技术文档和支持服务,确保客户能够正确理解和使用这些产品。如果需要进一步的支持,可以直接联系制造商进行咨询。

    6. 常见问题与解决方案


    问题1:如何确定合适的电感值?
    - 解决方案:根据具体的应用需求和负载条件,参考产品手册中的数据表,选择最接近需求的电感值。
    问题2:产品在高温环境下能否正常工作?
    - 解决方案:查阅手册中的气候类别参数,确保产品能在指定的操作温度范围内可靠运行。
    问题3:如何判断产品的隔离电压是否满足要求?
    - 解决方案:查阅手册中的隔离电压参数,确保产品能满足应用所需的绝缘强度要求。

    7. 总结和推荐


    Suppression Chokes DLF凭借其紧凑的扁平设计、灵活的端子选项和广泛的适用范围,成为一种极具竞争力的产品。其优良的电气性能和高可靠性使其成为众多应用的理想选择。强烈推荐在需要进行有效电源过滤和射频干扰抑制的应用中使用此产品。
    该产品已获得多项认证,包括CE、RoHS、中国RoHS和REACH等,确保其安全合规性。总体而言,Suppression Chokes DLF是一款值得信赖且高效的电子元器件,适用于多种工业和商业环境。

DLF-28-0004参数

参数
额定电流 1.5A
Q值 -
测试频率 -
电感值 500μH
饱和电流(LSAT) -
自谐振频率(SRF) 1.2MHz
容差 ±15%
直流电阻(DCR) 270mΩ
长*宽*高 28.3mm*27.4mm*16.7mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 散装

DLF-28-0004厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

DLF-28-0004数据手册

厂牌 PDF简要描述 下载
SCHURTER 插件电感 SCHURTER DLF-28-0004 DLF-28-0004数据手册

DLF-28-0004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.994 ¥ 50.6493
10+ $ 4.7455 ¥ 39.7141
40+ $ 4.219 ¥ 35.3079
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.64
直接购买
