首页  >  产品百科  >  3-108-439

3-108-439

产品分类: 共模滤波器
厂牌: SCHURTER
产品描述: Schurter 共模电感 DKIH-4系列, 750 μH, 750V, 40 A
供应商型号: 3225671
供应商: element14
标准整包数: 1

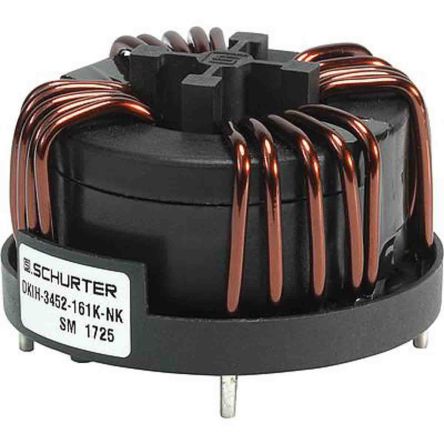

SCHURTER 共模滤波器 3-108-439

3-108-439概述

    # Suppression Chokes DKIH-4 技术手册

    产品简介


    Suppression Chokes DKIH-4 是一种电流补偿型扼流圈,适用于三相和中性线,广泛应用于工业环境中以减少电磁干扰(EMI)。其设计旨在满足现代电子设备的严格EMC要求,提供卓越的性能和可靠性。该产品通过了严格的国际认证,适合多种应用,如变频器、充电站和不间断电源系统(UPS)。
    主要功能
    - 电流补偿型扼流圈,有效抑制高频噪声。
    - 支持三相和中性线的连接。
    - 具有THT(通孔)端子和安装法兰,便于PCB安装。

    应用领域
    - 频率转换器
    - 充电装置
    - 不间断电源系统(UPS)
    - 其他需要强抗干扰能力的工业设备

    技术参数


    | 参数 | 值 |

    | 额定电压 | 500/760VAC/VDC |
    | 额定电流 | 10 - 40A @ Ta 40°C |
    | 额定电感值 | 0.75 - 6.5mH,容差-30% +50% |
    | 工作频率范围 | 0 - 400Hz |
    | 终端类型 | THT |
    | 重量 | 100 - 165g |
    | 材料 | 外壳符合UL 94V-0标准 |
    | 测试电压 | 500V: 2150VDC, 2秒;760V: 3300VDC, 2秒 |
    | 气候类别 | 40/100/21(按IEC 60068-1) |
    | 允许操作温度 | -40°C 至 100°C |

    产品特点和优势


    独特功能
    - 紧凑尺寸与轻量化设计:节省空间,易于集成到复杂系统中。
    - 开放式结构:确保最佳冷却效果,延长使用寿命。
    - 纳米晶环形芯材:提升电磁性能和耐用性。
    - 定制引脚布局:可根据客户需求进行个性化配置。
    市场竞争力
    DKIH-4凭借其高可靠性、高效能和广泛的适用性,在工业领域具有显著的竞争优势。尤其适合对尺寸、重量和性能有严格要求的应用场景。

    应用案例和使用建议


    应用场景
    - 在变频器中减少开关噪声,保护下游敏感组件。
    - 在充电站中隔离电源输入信号,提高整体系统的稳定性。
    - 在UPS系统中吸收瞬态浪涌,保护负载设备。
    使用建议
    1. 正确安装:确保扼流圈与PCB之间的良好接触,避免因安装不当导致的热阻增加。
    2. 环境管理:为防止过热,建议将产品安装在通风良好的区域。
    3. 测试验证:在实际应用前,务必通过EMC测试,确保其符合预期规范。

    兼容性和支持


    兼容性
    DKIH-4与大多数工业级电路板设计兼容,能够无缝集成到现有系统中。此外,制造商提供了丰富的文档和技术支持,以帮助用户快速完成选型和部署。
    支持服务
    - 技术咨询:随时解答用户在选型和使用过程中遇到的技术问题。
    - 客户定制:针对特殊需求提供个性化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 确保安装环境通风良好,检查是否有过多热源。 |
    | 噪声未明显改善 | 重新检查安装方式和电路布局,确保接地良好。 |
    | 部分引脚无法焊接 | 检查引脚直径是否匹配,并调整焊接温度。 |

    总结和推荐


    综合评估
    Suppression Chokes DKIH-4 是一款高性能的电流补偿型扼流圈,集紧凑设计、高效散热和优良材料于一体,展现出极高的实用价值。无论是对EMC性能要求较高的工业设备还是需要小体积和轻量化的场合,该产品均表现出色。
    推荐意见
    我们强烈推荐 Suppression Chokes DKIH-4 用于需要EMC防护的关键应用。其卓越的性能和广泛的适用性使其成为现代电子设备不可或缺的一部分。无论是在研发阶段还是批量生产中,这款产品都值得信赖。
    欲了解更多信息或购买,请访问:[Schurter官网](https://www.schurter.com)

3-108-439参数

参数
直流电阻 440μΩ
额定电流 40A
线路数量 -
额定电压-AC -
额定电压-DC 760V
阻抗 -
电感值 750μH
长*宽*高 31mm(高度)

3-108-439厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-108-439数据手册

厂牌 PDF简要描述 下载
SCHURTER 共模滤波器 SCHURTER 3-108-439 3-108-439数据手册

3-108-439封装设计

查看详情并下载
Symbol
Footprint
3D Model
