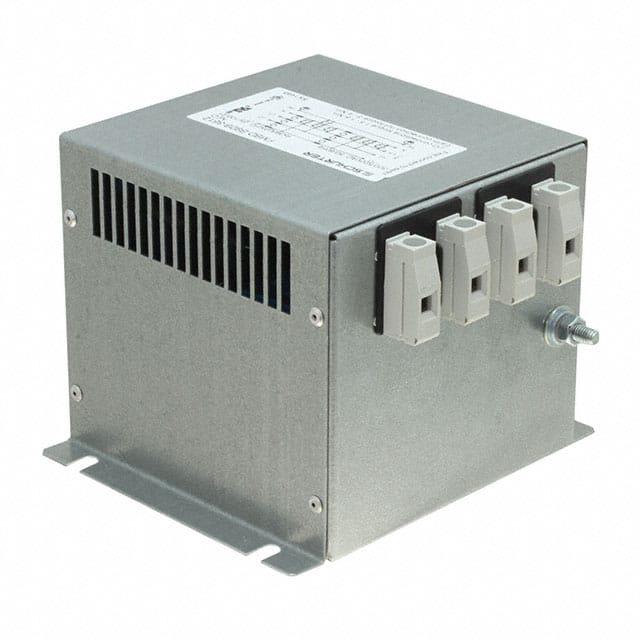

FMBD-B92B-3612

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 三相RFI滤波器 FMBD NEO系列, 520 V 交流, 螺丝安装
供应商型号: BN-FMBD-B92B-3612
供应商: 海外现货
标准整包数: 1
SCHURTER EMI滤波器 FMBD-B92B-3612

FMBD-B92B-3612概述


    产品简介


    产品类型: 三相交流滤波器/直流滤波器(3-Phase AC Filters / DC Filters)
    主要功能: 该产品主要用于抑制电磁干扰(EMI),特别适用于工业应用中的频率转换器、步进电机驱动器、不间断电源系统(UPS)和逆变器等。
    应用领域: 工业环境中的电力调节和保护,适用于各类需要高稳定性和抗干扰能力的设备。

    技术参数


    - 额定电流: 8 - 200A
    - 额定电压: 300/520VAC, 50/60 Hz
    - 工作温度范围: -25°C 至 100°C
    - 介电强度:
    - 相间: 2.25kVDC
    - 相-中线: 1.7kVDC
    - 相-接地: 2.75kVDC
    - 中线-接地: 2.75kVDC
    - 过载电流: 1.5倍额定电流持续1分钟,每小时一次
    - 防护等级: IP20(根据IEC 60529)
    - 环境适应性: 按照 IEC 60068-1 的 25/100/21 分类
    - 认证标准:
    - VDE 认证
    - UL 认证
    - 使用寿命: MTBF > 200,000小时(根据 MIL-HB-217 F)

    产品特点和优势


    - 两阶段滤波器: 有效抑制EMI,保证设备的稳定运行。
    - 宽电压范围: 520VAC,适合全球范围内使用。
    - 多功能设计: 适用于多种工业应用,如频率转换器、步进电机驱动器等。
    - 高可靠性: 能够承受恶劣的工作环境和过载条件。
    - 认证齐全: 通过多项国际认证,确保产品质量。

    应用案例和使用建议


    应用场景:
    - 在频率转换器、步进电机驱动器、UPS系统和逆变器等设备中使用。
    - 在需要高稳定性和低EMI干扰的应用场合中使用。
    使用建议:
    - 确保滤波器安装位置的通风良好,以防止过热。
    - 定期检查滤波器的连接情况,确保接触良好。
    - 在进行任何维护工作之前,确保设备断电并采取必要的安全措施。

    兼容性和支持


    - 兼容性: 可与其他符合相关标准的电子元件兼容。
    - 支持和维护: 供应商提供全面的技术支持和售后服务,包括产品认证、使用说明和测试条件等详细信息。

    常见问题与解决方案


    - 问题1: 设备启动时滤波器跳闸
    - 解决方案: 检查设备负载是否超过额定电流,并调整负载以确保其在额定范围内。
    - 问题2: 过热
    - 解决方案: 确保滤波器安装在通风良好的位置,并避免过载使用。
    - 问题3: 泄漏电流过大
    - 解决方案: 检查设备接线是否正确,确保所有连接点都紧固。

    总结和推荐


    综合评估:
    - 该产品具有出色的电磁干扰抑制能力和高稳定性,非常适合工业环境下的电力调节和保护应用。
    - 高可靠性和广泛适用性使其在市场上具备较强的竞争力。
    推荐意见:
    - 推荐在需要高EMI抑制能力和稳定性要求较高的应用场合中使用。
    - 由于其全面的认证和支持服务,使得该产品成为工业用户的理想选择。

FMBD-B92B-3612参数

参数
截止频率 -
中心频率 -
电感值 1mH(L1),12μH(L2)
电阻 -
额定电压-DC -
滤波器阶数 -
ESD保护 -
电容值 3.4μF
通道数 -
电路技术 -
额定电流 36A
长*宽*高 155mm*155mm*165mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

FMBD-B92B-3612厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

FMBD-B92B-3612数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER FMBD-B92B-3612 FMBD-B92B-3612数据手册

FMBD-B92B-3612封装设计

查看详情并下载
Symbol
Footprint
3D Model
