首页  >  产品百科  >  DFKH-14-0002

DFKH-14-0002

产品分类: 共模滤波器
厂牌: SCHURTER
产品描述: Schurter 4 mH线圈电感, DFKH系列, 1A最大直流, 径向, 7.5mm引线节距
供应商型号: DFKH-14-0002
供应商: 国内现货
标准整包数: 1

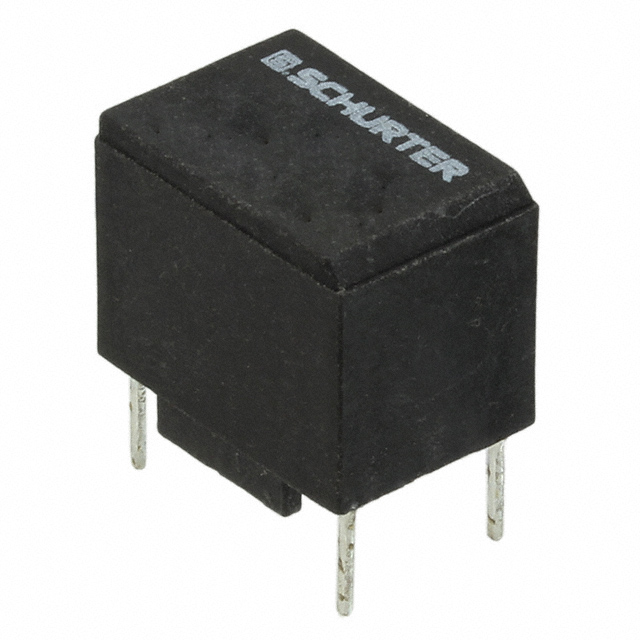

SCHURTER 共模滤波器 DFKH-14-0002

DFKH-14-0002概述

    Suppression Chokes (DFKH Series) 技术手册解析

    产品简介


    Suppression Chokes(DFKH 系列)是Schurter公司推出的磁补偿电感器,适用于单相电路,设计用于满足严格的工业级应用需求。这款电感器通过电磁补偿技术显著减少了干扰信号的影响,具备高电流承载能力和稳定的电感值。广泛应用于电源系统、电机控制、开关电源等领域,是EMC(电磁兼容性)设计的重要组件。
    主要功能:
    - 抑制共模干扰
    - 磁补偿设计,降低噪声
    - 高可靠性,适合恶劣工作环境
    典型应用:
    - 开关电源设计
    - 直流驱动器和步进电机控制
    - 通信设备中的滤波
    - 医疗设备及工业自动化系统

    技术参数


    | 参数名称 | 范围/数值 |

    | 额定电压 | 最高440V AC |
    | 额定电流 | 0.6A 至 6.3A |
    | 额定电感值 | 0.6mH 至 50mH |
    | 允许误差 | -30% 至 +50% |
    | 工作频率范围 | 50Hz 至 400Hz |
    | 尺寸规格 | 多种型号尺寸 |
    | 终端类型 | 穿孔式终端(THT) |
    | 材料等级 | UL 94V-0防火等级 |
    | 测试电压 | 1.8kV,50Hz,1分钟 |
    | 隔离电压 | 2kV有效值 |
    | 工作温度范围 | -25°C 至 100°C |

    产品特点和优势


    1. 高效能滤波:磁补偿结构可以显著抑制共模干扰,提升设备的EMC性能。
    2. 高电流承载能力:额定电流覆盖范围广,可适应多种应用场景。
    3. 稳定可靠:宽温范围设计和高防护等级使其在苛刻环境中表现优异。
    4. 多样化选择:提供多种电感值和封装形式,灵活适配不同需求。
    5. 认证齐全:符合CE、RoHS、REACH等多项国际标准,确保全球合规性。

    应用案例和使用建议


    应用案例:
    1. 在一台直流驱动设备中,Suppression Chokes用于减少由PWM(脉宽调制)信号引起的高频干扰。
    2. 在医疗设备的电源滤波模块中,该产品显著降低了共模电流,提高设备的安全性和稳定性。
    使用建议:
    - 为了最大化性能,请根据具体应用选择合适的电感值和电流等级。
    - 安装时注意避免热源附近布置,以延长使用寿命。
    - 若需更高的隔离电压,建议选用高隔离电压版本的产品。

    兼容性和支持


    - 兼容性:Schurter Suppression Chokes与其他主流品牌的电源设备具有良好的兼容性,尤其适用于工业标准接口。
    - 技术支持:厂商提供详尽的技术文档和在线支持,客户可通过官方网站获取SPICE模型和应用指南。
    - 售后服务:产品享受全球联保服务,支持快速响应和技术升级。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备过热 | 检查安装位置是否通风良好;更换大尺寸型号。 |
    | 阻抗曲线异常 | 确认实际负载与设计要求一致;调整电感值。 |
    | 无法通过EMC测试 | 检查安装方式是否正确;检查连接线缆的屏蔽效果。 |

    总结和推荐


    Schurter的Suppression Chokes(DFKH系列)是一款性能卓越、应用广泛的电感器产品。凭借其高效的电磁兼容性能、高可靠性以及多样化的规格选择,该产品成为众多工业应用的理想选择。尤其在需要高抗干扰能力的场景中,它能够显著提升系统的稳定性和可靠性。
    推荐指数:⭐️⭐️⭐️⭐️⭐️
    推荐理由:适用于广泛的工业领域,尤其是对EMC要求较高的设备。结合高性价比和优秀的技术支持,值得优先考虑。
    如需进一步了解,请访问官网:[Schurter DFKH产品页面](https://www.schurter.com/PG8182)

DFKH-14-0002参数

参数
线路数量 2
额定电压-AC 440V
额定电压-DC -
阻抗 -
电感值 4mH
直流电阻 250mΩ
额定电流 1A
长*宽*高 15mm*10.5mm*13.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

DFKH-14-0002厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

DFKH-14-0002数据手册

厂牌 PDF简要描述 下载
SCHURTER 共模滤波器 SCHURTER DFKH-14-0002 DFKH-14-0002数据手册

DFKH-14-0002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 24.9582
库存: 100
起订量: 21 增量: 0
交货地:
最小起订量为:5
合计: ¥ 124.79
