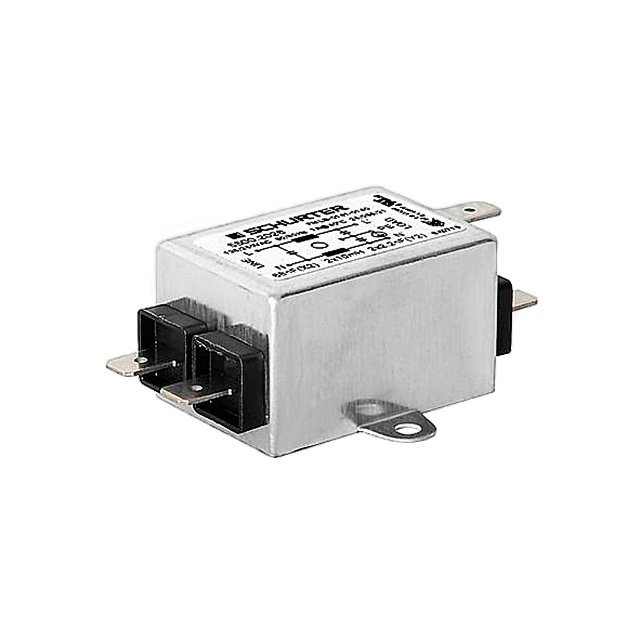

5500.2028

产品分类: 其他滤波器
厂牌: SCHURTER
产品描述: Power Line Filter 50Hz/60Hz 4A 250VAC Quick Connect Flange Mount
供应商型号: S3-5500.2028
供应商: 海外现货
标准整包数: 1
SCHURTER 其他滤波器 5500.2028

5500.2028概述

    # 1-Phase Line Filters FMLB-41 技术手册解读

    产品简介


    基本描述
    FMLB-41 是一款由 Schurter 公司生产的1相线路滤波器,主要用于抑制电磁干扰(EMI),适用于标准应用和医疗设备。这款滤波器提供两种版本:标准版和医疗版。它能够显著减少设备产生的干扰电压,使其符合 IEC/UL 60950 和 IEC/UL 60601-1 的标准要求。
    应用领域
    - 标准应用:工业和商业设备
    - 医疗应用:医疗设备和仪器

    技术参数


    额定电流
    | 额定电流 [A] | 泄漏电流 [mA] | L [mH] | Cx (X2) [nF] | Cy (Y2) [nF] | 重量 [g] |
    |
    | 1 | 0.25 | 2 x 10 | 68 | 2.2 | 50 |
    | 2 | 0.25 | 2 x 4 | 68 | 2.2 | 50 |
    | 4 | 0.25 | 2 x 1.5| 68 | 2.2 | 50 |
    | 6 | 0.25 | 2 x 0.8| 68 | 2.2 | 65 |
    | 10 | 0.25 | 2 x 0.3| 68 | 2.2 | 65 |
    性能指标
    - 电气特性:额定电流范围为1到10A,适用于不同温度和频率条件。
    - 漏电流:标准版本漏电流小于0.25mA(250V/60Hz)。
    - 绝缘强度:L-N 端子之间1.7kVDC,L/N-PE 端子之间2.7kVDC(测试电压持续2秒)。
    - 工作温度:允许操作温度范围为-25°C至100°C。

    产品特点和优势


    主要优势
    - 高可靠性:MTBF(平均无故障时间)超过200,000小时。
    - 适用性强:符合多项国际和国家标准,如IEC 60950, UL 1283, CSA C22.2等。
    - 过滤效果好:有效降低差模和共模干扰。
    - 环境适应性:能够在宽温度范围内稳定运行。

    应用案例和使用建议


    应用案例
    FMLB-41 滤波器常用于各类工业和医疗设备,确保这些设备符合电磁兼容性(EMC)标准。例如,在医疗环境中,它可以保护设备免受电源线上的干扰,提高设备的稳定性和安全性。
    使用建议
    - 在安装过程中,确保滤波器正确接地,以提高其过滤效果。
    - 定期检查滤波器的工作状态,特别是长期使用的设备。
    - 对于不同的应用场合,选择合适的额定电流和漏电流规格。

    兼容性和支持


    兼容性
    FMLB-41 滤波器设计用于与各种工业和医疗设备兼容,符合 IEC 60320-1 和 IEC 60939 等标准。对于特殊应用需求,如汽车、医疗和航空航天领域,可以提供定制化解决方案。
    支持和维护
    Schurter 公司为其产品提供全面的技术支持和售后服务,包括定期的产品更新和技术咨询。用户可以通过官方网站查询库存情况和获取技术支持。

    常见问题与解决方案


    常见问题及解决方案
    1. Q: 如何正确安装 FMLB-41 滤波器?
    - A: 请参照技术手册中的安装指南,确保滤波器与电源线和负载之间的连接正确且牢固。
    2. Q: 滤波器工作时发热严重怎么办?
    - A: 检查滤波器的安装环境,确保有足够的散热空间。如果问题依然存在,请联系技术支持。
    3. Q: 滤波器无法正常工作,应该如何排查?
    - A: 首先检查电源输入是否符合规格要求,然后检查接线是否正确。如果仍无法解决问题,请联系售后支持。

    总结和推荐


    综合评估
    FMLB-41 滤波器以其高可靠性、良好的电磁兼容性以及广泛的适用范围而受到广泛应用。无论是在工业还是医疗领域,该产品都能够有效提升设备的安全性和稳定性。
    推荐使用
    鉴于其优异的性能和广泛的应用范围,强烈推荐 FMLB-41 滤波器用于需要强电磁干扰防护的各种工业和医疗设备。对于新项目,建议优先考虑 FMLB NEO 版本。

5500.2028参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 46mm(长度)*67mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

5500.2028厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

5500.2028数据手册

厂牌 PDF简要描述 下载
SCHURTER 其他滤波器 SCHURTER 5500.2028 5500.2028数据手册

5500.2028封装设计

查看详情并下载
Symbol
Footprint
3D Model
