首页  >  产品百科  >  3-103-719

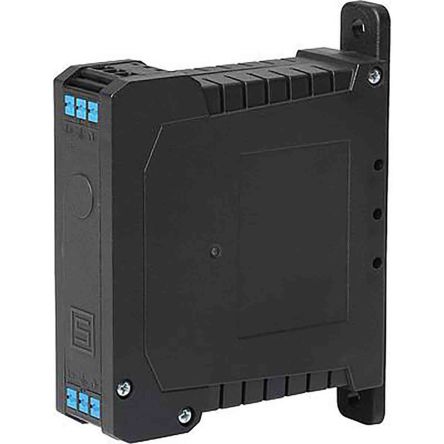

3-103-719

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 单相电源线滤波器 FPBB系列, 250 V ac/dc, 底盘安装
供应商型号: 1880315
供应商: 海外现货
标准整包数: 20
SCHURTER EMI滤波器 3-103-719

3-103-719概述

    电子元器件产品技术手册:FPBB RAIL

    产品简介


    FPBB RAIL 是一款由 Schurter 公司生产的单相交流滤波器和直流滤波器。它采用两级过滤设计,通过DIN导轨安装方式,并提供过流和过压保护功能。根据不同的应用需求,该滤波器可以提供标准版本和医疗级版本。此外,它还具备多种防护功能,如热断路器、浪涌保护器和可插拔保险丝座,确保设备在各种环境下的稳定运行。

    技术参数


    - 额定电流:1A 至 16A @ Ta 40 °C / 250VAC;48/250 VDC
    - 电压范围:250VAC (50Hz), 125/250VAC (60Hz), 48/250 VDC
    - 泄漏电流:标准版本 < 1mA (250V / 50Hz),医疗版本 < 0.005mA
    - 介电强度:1.7kVDC (L-N),2.7kVDC (L/N-PE)
    - 允许操作温度:-40°C 至 100°C
    - IP等级:IP20(符合IEC 60529)
    - 材质:外壳为黑色塑料,阻燃等级UL 94V-0
    - 终端类型:弹簧夹接端子,适用线径0.2 - 2.5 mm² 或 24 - 12 AWG
    - 电路保护:标准符合IEC/EN 60934、UL 1077 和 CSA 22.2 no. 235
    - 短路能力:2000 A(Icn)
    - 浪涌保护:320VAC,420VDC,0.4W
    - 使用寿命:MTBF > 200,000小时(符合MIL-HB-217F)

    产品特点和优势


    FPBB RAIL 采用紧凑型设计,适合DIN导轨安装或机壳安装,占用空间小,便于集成到各类电子设备中。内置的过流和过压保护使其具有高度的安全性和可靠性。同时,它的快速接线设计简化了安装过程。该滤波器特别适用于电子开关控制柜,并且符合IEC/UL 60950和IEC/UL 60601-1等标准,适合在医疗设备中使用。此外,它还具备出色的电磁干扰抑制性能,能有效降低干扰电压的影响。

    应用案例和使用建议


    FPBB RAIL 广泛应用于工业控制、医疗设备及IT设备等领域。例如,在一个自动化控制系统中,FPBB RAIL 可以有效地抑制来自电网的噪声和瞬态干扰,从而提高系统的可靠性和稳定性。为了达到最佳效果,建议用户根据具体的应用场景选择合适的电流和电压等级,并严格按照安装指南进行安装。另外,定期检查和维护也很重要,以确保设备始终处于良好的工作状态。

    兼容性和支持


    FPBB RAIL 可与多种设备和系统兼容,特别是那些需要严格电磁兼容性要求的应用场合。Schurter 公司为其产品提供了详尽的技术支持和维护服务,包括安装指南、故障排查手册以及在线技术支持平台。用户可以通过 Schurter 官方网站获取详细的使用文档和技术资料,以便更好地理解和使用这款产品。

    常见问题与解决方案


    1. Q:如何判断是否需要浪涌保护?
    - A: 如果您的设备需要承受电源线上的电压尖峰或雷击引起的浪涌冲击,则应选择具有浪涌保护功能的型号。例如,FPBB RAIL 中包含的浪涌保护器可以在320VAC,420VDC的情况下提供0.4W的保护功率。
    2. Q:设备出现过载情况时,该如何处理?
    - A: 当设备出现过载情况时,首先应切断电源并查找故障原因。如果设备配备了热断路器,则会自动断开电路以防止进一步损坏。用户应检查电路连接是否正确,以及负载是否超过了滤波器的最大额定值。
    3. Q:如何判断滤波器的工作状态是否正常?
    - A: 用户可以通过检查滤波器上的指示灯来判断其工作状态是否正常。如果设备安装了可插拔保险丝座,则应定期更换保险丝,以确保系统的安全运行。此外,还可以通过测量输出电压来验证滤波器是否有效地减少了电源线上的噪声。

    总结和推荐


    综上所述,FPBB RAIL 以其高效率、高可靠性和丰富的功能特点,在众多同类产品中脱颖而出。它不仅能够满足工业控制和医疗设备的高标准要求,还具有出色的电磁干扰抑制能力和灵活的安装选项。对于需要高可靠性、高性能滤波器的用户来说,FPBB RAIL 是一个理想的选择。强烈推荐将其用于对电磁兼容性有严格要求的应用场景中。

3-103-719参数

参数
截止频率 -
额定电压-DC 250V
电阻 8mΩ
额定电流 16A
电容值 -
通道数 -
滤波器阶数 -
ESD保护 -
电路技术 -
中心频率 -
电感值 -
长*宽*高 25mm*82.6mm*85mm
安装方式 底座安装,弹簧安装

3-103-719厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-103-719数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER 3-103-719 3-103-719数据手册

3-103-719封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 191.2279
40+ ¥ 187.4029
80+ ¥ 183.6554
库存: 28
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 3824.55
直接购买
加入购物车
