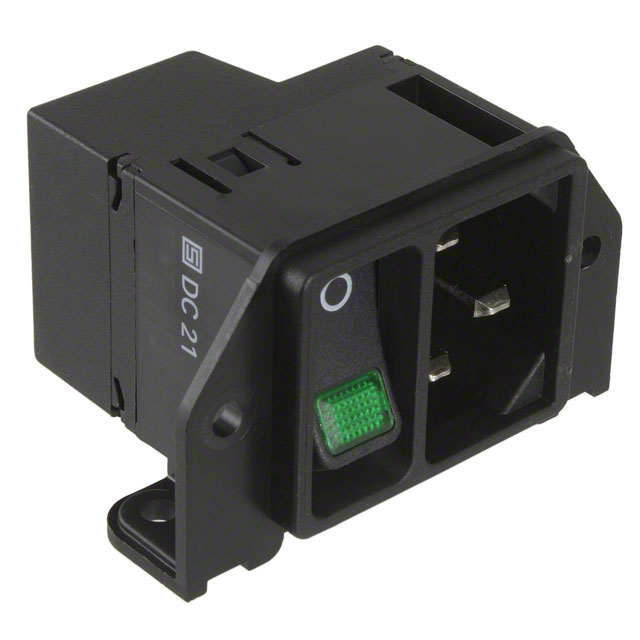

DC21.0024.1111

厂牌: SCHURTER
产品描述: Schurter IEC连接器, C14插头, 面板安装,印刷电路板安装, 额定250 V 15A
供应商型号: 208976
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 DC21.0024.1111

DC21.0024.1111概述


    产品简介


    本产品是无滤波器电源输入模块(型号DC11),由Schurter公司生产。该模块包含IEC家用插头(C14或C18)和线路开关(单极或双极)。这些模块适用于保护等级I或II的设备,广泛应用于各类电子产品,如计算机、服务器、医疗设备等。它们主要用于安全接入电源,并提供线路开关功能以防止大电流冲击。

    技术参数


    - 额定电流:IEC标准下为10A/250VAC,50Hz;UL/CSA标准下为15A/250VAC,50/60Hz。
    - 绝缘强度:线对零线大于2.5kVAC;线对地大于3kVAC(1分钟,50Hz)。
    - 操作温度范围:-25°C至70°C。
    - 防护等级:前面板IP40(符合IEC 60529)。
    - 端子类型:快速连接端子4.8 x 0.8mm。
    - 材料:外壳采用热塑性材料,黑色,符合UL 94V-0标准。
    - 插头类型:符合IEC 60320-1标准的C14插头,UL 498,CSA C22.2 No. 42。
    - 开关类型:1或2极摇杆开关,非发光或发光(符合IEC 61058-1)。

    产品特点和优势


    - 紧凑设计:该模块采用超紧凑设计,占用空间小,适合高密度布线的应用环境。
    - 线路开关功能:提供线路开关以应对高启动电流,确保设备安全运行。
    - 内部接线:所有组件已经预先接线,简化安装过程。
    - V-Lock防脱落:提供防止电源线意外脱落的锁定系统,提高安全性。

    应用案例和使用建议


    - 应用案例:适用于计算机、服务器、医疗设备等需要高可靠性电源接入的设备。
    - 使用建议:
    - 确保安装时正确使用端子螺丝,避免接触不良。
    - 在高负载条件下,注意监测温度变化,确保设备正常工作。
    - 使用专用的V-Lock线缆锁定系统,确保电源线不会意外拔出。

    兼容性和支持


    - 兼容性:与Schurter公司其他配件如电源线、适配器等兼容。
    - 支持服务:提供详细的使用说明和测试条件,可在General Product Information中查找。此外,技术支持和服务热线随时待命,解答用户疑问。

    常见问题与解决方案


    - 问题1:无法正确安装面板。
    - 解决方案:检查面板厚度是否符合要求(最大6mm),并确保正确拧紧螺丝(最大扭矩0.5Nm)。
    - 问题2:接线松动。
    - 解决方案:重新拧紧快速连接端子,确保接触良好。
    - 问题3:温度过高。
    - 解决方案:检查散热系统是否正常工作,必要时增加散热措施。

    总结和推荐


    综上所述,Schurter公司的DC11无滤波器电源输入模块凭借其紧凑设计、高可靠性和良好的兼容性,在同类产品中具有显著的优势。对于需要高可靠性电源接入的设备,推荐选用此款产品。建议用户根据具体需求选择合适的版本,并按照手册中的指导进行正确安装和使用,以确保最佳性能和延长使用寿命。

DC21.0024.1111参数

参数
长*宽*高 52mm(长度)*31.75mm(高度)
安装方式 法兰安装,通孔安装,面板安装
零件状态 在售
包装方式 散装,袋装

DC21.0024.1111厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

DC21.0024.1111数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER DC21.0024.1111 DC21.0024.1111数据手册

DC21.0024.1111封装设计

查看详情并下载
Symbol
Footprint
3D Model
