首页  >  产品百科  >  0031.3560

0031.3560

产品分类: 电路保护配件
厂牌: SCHURTER

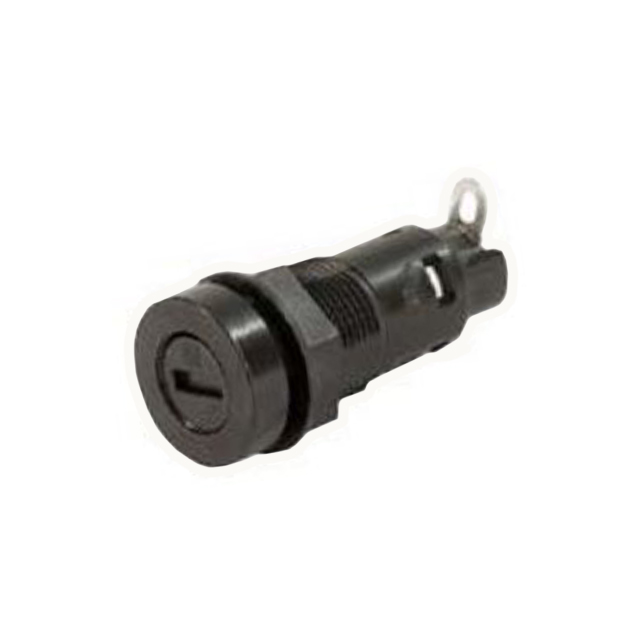

产品描述: Schurter 线束保险丝座, FEF 系列, 尺寸 5 x 20mm, 内联
供应商型号: 486-7122-ND
供应商: Digi-Key
标准整包数: 1
SCHURTER 电路保护配件 0031.3560

0031.3560概述

    Schurter FEF Shock-Safe Fuseholder 技术手册

    1. 产品简介


    Schurter FEF 系列是专为电路保护设计的高强度安全熔断器座。这种熔断器座采用5x20毫米规格,具有防滑帽(Slotted Cap)和手指握柄(Fingergrip),可提供IP40/IP54等级的防护。它适用于工业环境中的各种应用场景,例如信息科技设备、家用电器及类似用途的产品。

    2. 技术参数


    - 尺寸:38.4 mm 高度,直径15 mm,厚度最大7 mm
    - 熔丝规格:5 x 20 mm
    - 安装方式:面板安装,前面安装
    - 固定方式:螺丝固定
    - 额定电压:250 VAC
    - 额定电流:10A (VDE),10A (UL/CSA)
    - 功率承受能力:IEC标准下3.2W/10A @ Ta 23°C
    - 适用温度范围:-40°C 到 85°C
    - 防护等级:IP40/IP54
    - 材料:插座和盖子均为黑色热塑性材料,通过UL 94V-0认证;端子为镀锡铜合金
    - 重量:6.15克
    - 储存条件:0°C 至 60°C,最大湿度70%
    - 焊接方法:烙铁焊接
    - 耐焊接热性:350°C/10秒
    - 接触电阻:≤10 mΩ(100 mA测试)
    - 介电强度:> 3 kV(50 Hz: 1分钟)
    - 冲击耐压:> 4 kV(内部组件之间)
    - 绝缘电阻:≥10 MΩ(500V DC: 1分钟)
    - 过电压类别:III类
    - 污染程度:II类

    3. 产品特点和优势


    - 高防护等级:IP40/IP54提供防尘和防水保护,使其适用于各种恶劣环境。
    - 高强度材料:使用UL 94V-0认证的热塑性材料,确保长期耐用性。
    - 高可靠性:严格的测试标准确保了产品的高可靠性和稳定性。
    - 广泛的应用范围:符合IEC 60950-1、IEC 60335-1等标准,适用于各类家用和信息技术设备。

    4. 应用案例和使用建议


    - 信息科技设备:符合IEC 60950-1标准,适用于打印机、服务器等设备。
    - 家用电器:符合IEC 60335-1标准,适用于洗衣机、冰箱等家用电器。
    - 使用建议:
    - 在高湿度环境下使用时,选择IP54型号以确保更好的防水效果。
    - 螺丝固定时,请确保螺丝扭力不超过1.2Nm,以避免损坏固定孔。
    - 在高温环境中使用时,请参考降额曲线选择合适的电流值。

    5. 兼容性和支持


    - 兼容性:此熔断器座兼容5x20毫米规格的熔丝,适用于多种类型的熔丝。
    - 厂商支持:Schurter提供全面的技术支持和售后服务,包括产品文档、安装指南和技术咨询。

    6. 常见问题与解决方案


    - 问题1:安装时发现难以拧紧螺丝
    - 解决方案:检查螺丝是否已完全插入孔中,确保螺丝与孔的尺寸匹配。
    - 问题2:产品在高温环境下的性能下降
    - 解决方案:根据降额曲线调整工作电流,避免超过规定的最大功率接受能力。
    - 问题3:焊接时出现不牢固的现象
    - 解决方案:确保使用符合IEC 60068-2-20标准的焊接方法和条件进行焊接。

    7. 总结和推荐


    Schurter FEF 系列熔断器座以其高强度、高可靠性和广泛的适用性,在工业和家庭环境中表现优异。它不仅符合多项国际标准,还提供了多种防护等级选择。我们强烈推荐这一产品给需要高性能电路保护解决方案的用户。

0031.3560参数

参数
零件状态 在售
包装方式 散装

0031.3560厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0031.3560数据手册

厂牌 PDF简要描述 下载
SCHURTER 电路保护配件 SCHURTER 0031.3560 0031.3560数据手册

0031.3560封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9445 ¥ 33.331
5+ $ 3.0737 ¥ 25.9726
10+ $ 2.731 ¥ 22.8554
50+ $ 2.2655 ¥ 18.9597
100+ $ 2.0898 ¥ 17.4888
300+ $ 1.8375 ¥ 15.378
500+ $ 1.7303 ¥ 14.4802
1000+ $ 1.5939 ¥ 13.3392
5000+ $ 1.3936 ¥ 11.6627
库存: 165
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.33
