8020.5023

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 陶瓷保险管, 16A, 400V 交流, 6.3 x 32mm, 熔断速度T
供应商型号: 2693870
供应商: 海外现货
标准整包数: 1

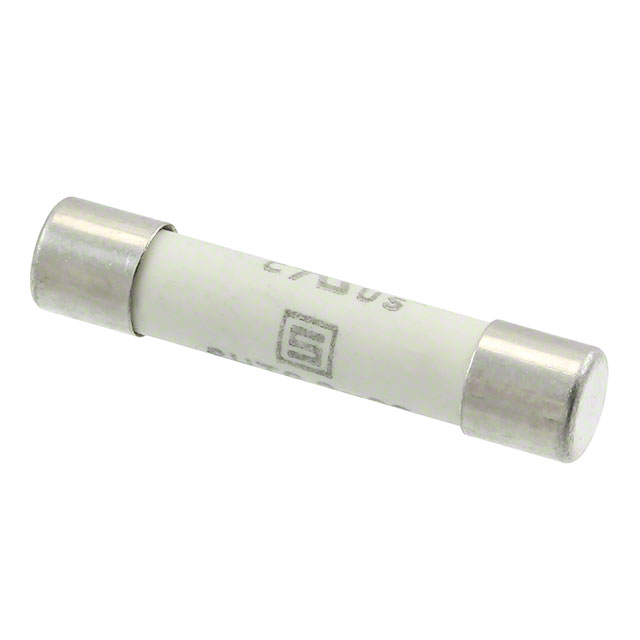

SCHURTER 熔断保险丝 8020.5023

8020.5023概述

    # Schurter SHT 6.3x32 Cartridge Fuse 技术手册

    产品简介


    Schurter SHT 6.3x32 是一种小型且高效的保险丝,适用于各种工业应用,主要用于主电路保护。该保险丝为陶瓷管设计,具备高电压和高断路容量的特点,能够在广泛的电流范围内提供可靠的保护。
    主要功能
    - 适用于初级保护(Primary Protection)
    - 用于商业烹饪设备、光伏系统、变频器和电力电子等领域的直流和交流应用
    应用领域
    - 三相应用
    - 直流应用
    - 光伏系统
    - 变频器
    - 电力电子
    - 商业烹饪设备

    技术参数


    - 额定电压:400-500 VAC, 63-400 VDC
    - 额定电流:0.5-32 A
    - 断路能力:3500 A - 20kA
    - 特性:延时T型(Time-Lag T)
    - 安装方式:保险丝夹/卡扣式安装
    - 最大环境温度:-40°C 至 +85°C
    - 气候类别:40/085/21(符合IEC 60068-1)
    - 重量:2.84g
    - 存储条件:0°C 至 +60°C,最大相对湿度70%

    产品特点和优势


    - 高额定电压:最高可达500 VAC / 400 VDC,适用于高压场合
    - 高断路容量:高达3500 A,适合应对高压环境下的故障电流
    - 适合脉冲持续电流:具备应对脉冲电流的能力,适用于各种瞬态条件
    - 合规性:满足UL、CSA、IEC等国际标准的要求,适用于全球范围内的应用

    应用案例和使用建议


    应用案例
    - 在商业烹饪设备中,SHT 6.3x32 作为主保护元件,确保设备安全稳定运行
    - 在光伏系统中,可以有效保护逆变器和其他关键组件不受过电流损害
    使用建议
    - 在选择额定电流时,需根据实际应用中的最大电流需求进行计算,以确保保险丝能够正确触发
    - 确保安装位置的环境温度符合保险丝的工作要求,避免过高的环境温度导致保险丝提前熔断

    兼容性和支持


    - 与其他标准保险丝夹/卡扣式装置兼容,便于安装和替换
    - 提供全面的技术支持和售后维护服务,确保客户获得最佳的应用体验

    常见问题与解决方案


    1. 问题:如何确认保险丝是否已经熔断?
    - 解决方案:检查保险丝两端是否有连续的电阻。如果电阻极高,说明保险丝已熔断。
    2. 问题:保险丝频繁熔断怎么办?
    - 解决方案:首先检查负载是否有过载现象;其次检查供电电压是否过高;最后确认保险丝的额定电流是否适当。如有必要,请联系技术支持。

    总结和推荐


    综上所述,Schurter SHT 6.3x32 融合了高电压耐受能力和高断路容量的优点,是众多工业应用的理想选择。其广泛的应用范围和严格的合规性标准使其成为市场上非常具有竞争力的产品。我们强烈推荐该产品给需要高效可靠保护方案的应用场景。

8020.5023参数

参数
额定电流 16A
熔断电流 -
额定电压-AC 400V
额定电压-DC 400V
熔断特性 -
保险丝类型 Time Delay/Slow Blow
熔断 I²t -
长*宽*高 32mm(长度)
安装方式 夹子安装,底座安装
包装方式 散装

8020.5023厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

8020.5023数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 8020.5023 8020.5023数据手册

8020.5023封装设计

查看详情并下载
Symbol
Footprint
3D Model
