0001.2512.G

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 150V 250V 171A²S 1.5KA 慢速熔断 Cartridge,Ceramic 6.3A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 693-0001.2512.G
供应商: Mouser
标准整包数: 1

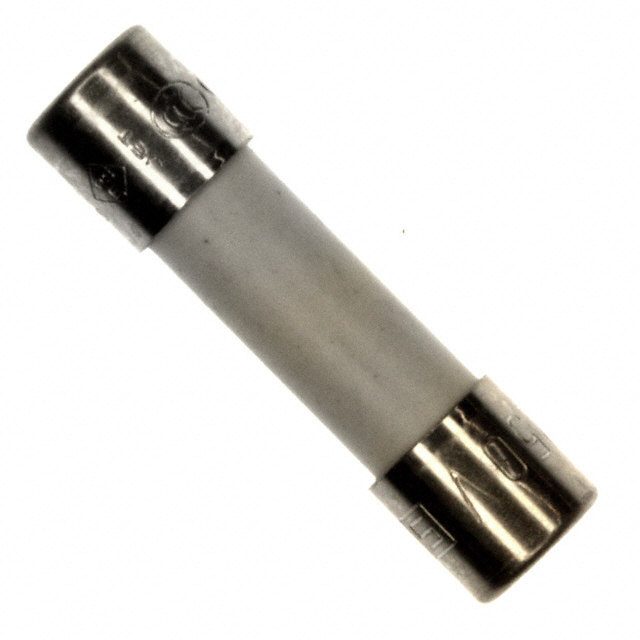

SCHURTER 熔断保险丝 0001.2512.G

0001.2512.G概述


    产品简介


    Schurter SPT 5x20 Miniature Fuse
    Schurter SPT 5x20是一款符合IEC标准的陶瓷管快速熔断保险丝,主要用于电路保护。它的额定电压为250VAC,300VDC,适用于各种工业和消费电子设备。这款保险丝具备高分断能力(Ceramic Tube),能够有效保护电源适配器、电视、DVD播放器以及开关电源等设备。

    技术参数


    - 额定电压: 250VAC, 300VDC
    - 额定电流范围: 0.5A至16A
    - 分断能力: 500A至1500A(IEC标准)或10kA(UL标准)
    - 响应特性: 时间延迟T型
    - 工作温度范围: -55°C至125°C
    - 气候类别: 55/125/21(依据IEC 60068-1)
    - 管体材料: 陶瓷
    - 端帽材料: 镍镀铜合金
    - 重量: 1.16克
    - 存储条件: 温度0°C至60°C,相对湿度最大70%
    - 认证标志: VDE、UL、CCC、KTL、METI
    - 尺寸: 5.1mm x 20mm(长度允许误差:±0.5mm)

    产品特点和优势


    Schurter SPT 5x20具备以下几个显著特点和优势:
    1. 高分断能力:其分断能力可达1500A,确保在过载和短路情况下能迅速切断电流,有效保护电路。
    2. 广泛适用性:额定电压范围广(250VAC至300VDC),电流范围大(0.5A至16A),能够应用于多种设备和场合。
    3. 环境适应性强:能够在极端环境下工作,包括低至-55°C和高达125°C的温度范围。
    4. 多认证标准:获得多个国家和地区的认证(如VDE、UL、CCC等),确保产品质量和安全性。
    5. 环保材料:采用无铅、无卤素的材料制造,符合RoHS、China RoHS、REACH标准,对环境友好。

    应用案例和使用建议


    应用案例
    - 电源适配器保护:适用于笔记本电脑的电源适配器,确保设备稳定运行。
    - 家电设备:适用于电视、DVD播放器等家用电器,保障设备安全。
    - 工业控制:用于各种工业自动化控制系统中,提高系统的可靠性和安全性。
    使用建议
    - 在选择保险丝时,需根据具体设备的工作电流和电压要求进行匹配。
    - 安装时要注意正确接线,避免反接或接错。
    - 定期检查和更换保险丝,特别是在设备长期运行后,以确保持续的安全性。

    兼容性和支持


    - 兼容性:该保险丝与市面上主流的电源适配器、开关电源等设备兼容。
    - 厂商支持:Schurter公司提供详尽的产品手册和技术支持,确保用户能够得到专业的安装和维护指导。

    常见问题与解决方案


    1. 问题: 设备突然关机。
    - 解决方案: 检查设备内部是否有过载现象,更换适当额定电流的保险丝。
    2. 问题: 保险丝频繁烧毁。
    - 解决方案: 确认负载是否过大,调整负载或选择更高分断能力的保险丝。
    3. 问题: 熔断时间不一致。
    - 解决方案: 确认电流是否稳定,调整电流负载或更换合适型号的保险丝。

    总结和推荐


    综上所述,Schurter SPT 5x20微型保险丝具有高性能、高可靠性、环保等显著优势,适合于多种应用场合。特别推荐用于电源适配器、家电设备以及工业控制系统中,以确保设备的安全性和稳定性。对于需要高品质电路保护的应用场景,Schurter SPT 5x20是一个值得信赖的选择。

0001.2512.G参数

参数
额定电流 6.3A
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC 150V
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 171A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0001.2512.G厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0001.2512.G数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0001.2512.G 0001.2512.G数据手册

0001.2512.G封装设计

查看详情并下载
Symbol
Footprint
3D Model
