0034.7107

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 250V 0.0692A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 160mA 插件 垂直安装,通孔安装 8.5mm(高度)
供应商型号: BN-0034.7107
供应商: 海外现货
标准整包数: 1

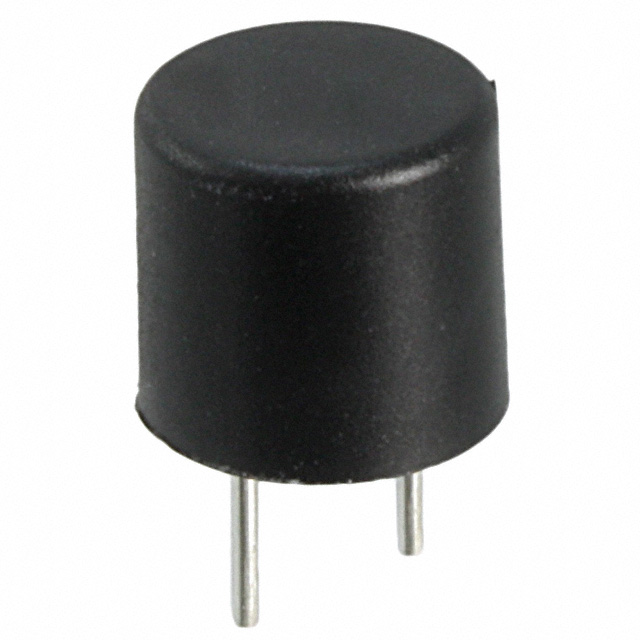

SCHURTER 熔断保险丝 0034.7107

0034.7107概述


    产品简介


    Schurter MSTU 250微型保险丝是一款专门设计用于电路保护的电子元器件,适用于需要高可靠性和紧凑设计的应用场景。产品采用8.5毫米长度的小型化设计,具备时间滞后特性(Time-Lag T),额定电压高达250VAC,通过了北美地区cULus认证。该保险丝广泛应用于消费电子、工业控制设备、通信设备及医疗设备等领域。

    技术参数


    | 参数项 | 规格描述 |

    | 额定电压 | 250VAC |
    | 额定电流范围 | 0.063A 至 10A |
    | 破损能力 | 50A |
    | 时间滞后特性 | Time-Lag T |
    | 安装方式 | PCB表面贴装或通孔安装 |
    | 工作温度范围 | -40°C 至 85°C |
    | 基本耐久性测试 | 符合IEC 60068-1标准 |
    | 材质 | 外壳为阻燃塑料(UL 94V-0) |
    | 引脚材质 | 锡镀铜 |
    | 单位重量 | 0.53克 |
    | 融断电流值(典型) | 按照不同额定电流有详细曲线 |
    | 认证标识 | 包括UL、CSA认证 |

    产品特点和优势


    1. 小体积大容量:采用8.5毫米的超小型设计,适合空间受限的PCB布局。
    2. 优良的热稳定性和抗冲击性能:能够适应恶劣的工作环境。
    3. 高可靠性:时间滞后特性确保设备具有较强的过载承受能力,同时避免误动作。
    4. 广泛应用:支持多种应用领域,涵盖IT、工业自动化和医疗器械等多个行业。

    应用案例和使用建议


    应用场景:
    - 家用电器:用于微波炉、洗衣机等家电设备的电路保护。
    - 工业设备:保障工厂生产线自动化设备的安全运行。
    - 通信设备:如路由器、交换机等对小型化和稳定性要求较高的场景。
    使用建议:
    1. 在选择保险丝时需结合具体电路条件,注意匹配正确的额定电流与电压。
    2. 安装过程中,建议使用专业的焊接工艺以保证接触良好。
    3. 对于高温或高振动环境,可适当增加额外的固定措施。

    兼容性和支持


    - 兼容性:MSTU 250系列保险丝与多数主流PCB设计兼容,支持多种焊锡工艺。
    - 技术支持:Schurter提供详尽的技术文档、培训服务及客户定制支持,帮助用户快速部署解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝频繁熔断 | 检查负载是否超过额定电流,调整电路设计 |
    | 焊接后保险丝失效 | 确保焊接温度符合规范 |
    | 环境适应性较差 | 使用加强型外壳版本或添加防护涂层 |

    总结和推荐


    综上所述,Schurter MSTU 250微型保险丝凭借其卓越的性能表现和广泛的适用性,在众多行业中备受青睐。它不仅具备优异的电学特性,还提供了良好的机械强度和热稳定性。无论是作为单一元件还是系统集成的一部分,该产品都能展现出色的表现。
    推荐指数:★★★★★
    建议优先选用Schurter MSTU 250保险丝,尤其是在追求高效能、高可靠性的场合下。对于设计师而言,这款产品无疑是一个安全、便捷的选择!

0034.7107参数

参数
额定电流 160mA
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.0692A²S
长*宽*高 8.5mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0034.7107厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.7107数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.7107 0034.7107数据手册

0034.7107封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.3872 ¥ 3.3028
库存: 400
起订量: 243 增量: 0
交货地:
最小起订量为:100
合计: ¥ 330.28
