首页  >  产品百科  >  0034.6603

0034.6603

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 63mA, 250V 交流, T熔断速度, 径向
供应商型号: BN-0034.6603
供应商: 海外现货
标准整包数: 1

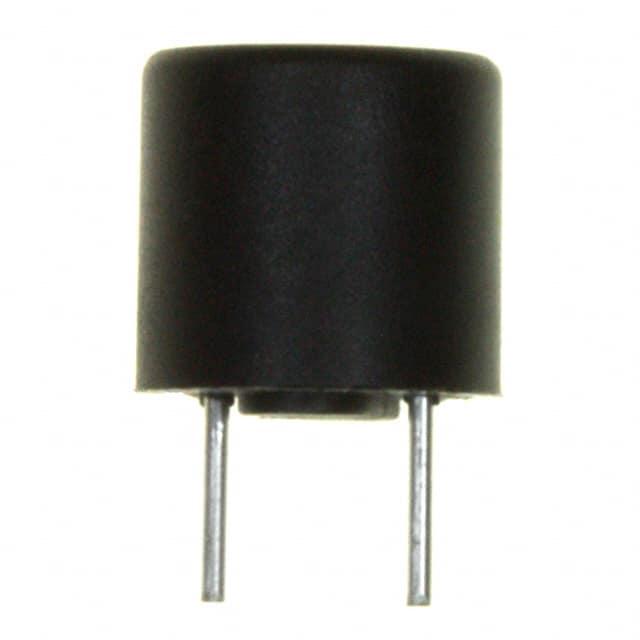

SCHURTER 熔断保险丝 0034.6603

0034.6603概述

    MST 250 熔断器产品技术手册

    1. 产品简介


    MST 250 熔断器是一款小型化的电路保护装置,适用于印刷电路板(PCB)上的直接焊接。该型号具有时间延迟特性T(Time-Lag T),额定电压为250 VAC和63 VDC,电流范围为0.05 A到6.3 A。主要应用于笔记本电脑电源适配器、电视和DVD播放器的开关电源等场合。

    2. 技术参数


    - 额定电压:250 VAC,63 VDC
    - 额定电流:0.05 A 至 6.3 A
    - 分断能力:35 A - 63 A
    - 特征:时间延迟T(Time-Lag T)
    - 安装方式:PCB贴装(通孔安装THT)
    - 允许的工作温度:-55°C 到 125°C
    - 气候分类:55/125/21(符合IEC 60068-1标准)
    - 材料:外壳采用热塑性材料(UL 94V-0等级),端子为镀锡铜
    - 单位重量:0.53克
    - 存储条件:0°C 到 40°C,最大相对湿度70%
    - 耐热性:焊接时235°C/2秒,焊接后260°C/10秒
    - 耐溶剂性:符合MIL-STD-202标准方法215
    - 端子强度:最小9牛顿拉力
    - 阻燃性:符合UL 94V-0等级
    - 抗振动性:符合MIL-STD-202方法204条件D
    - 抗冲击性:符合MIL-STD-202方法213条件A

    3. 产品特点和优势


    - 低断流容量:适合需要快速反应的小型电路。
    - 广泛的应用范围:适用于各种电子设备的初级保护。
    - 可靠性和耐用性:通过多项严格测试,如振动、高温、机械冲击和溶剂抵抗等。
    - 环保合规:符合RoHS、中国RoHS、REACH等环保标准。
    - 多样化的封装选项:提供短终端(4.3 mm)、长终端(18.8 mm)和带状包装(750个/36 cm卷盘)等多种选择。

    4. 应用案例和使用建议


    - 应用案例:用于笔记本电脑的电源适配器,确保设备的安全运行。
    - 使用建议:根据实际需求选择合适的电流规格。例如,在高功率设备中建议选用更高额定电流的型号。同时注意环境温度对熔断器的影响,确保在合适的工作温度范围内使用。

    5. 兼容性和支持


    - 兼容性:该熔断器可与大多数常见的PCB设计兼容。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,用户可通过官方网站获取详细资料和最新的库存情况。

    6. 常见问题与解决方案


    - Q: 如何判断熔断器是否已烧断?
    - A: 检查熔断器是否有明显的熔断痕迹,或者使用万用表测量两端电阻,如果电阻无限大,则表明已烧断。

    - Q: 在高温环境下如何保证熔断器正常工作?
    - A: 选择具有较高工作温度范围的熔断器型号,并在安装时采取适当的散热措施,避免温度过高导致失效。

    7. 总结和推荐


    综上所述,MST 250 熔断器凭借其广泛的额定电流范围、良好的温度适应性和卓越的防护性能,在多种应用场景中表现出色。无论是家用电器还是工业设备,都是一款值得信赖的选择。我们强烈推荐在需要可靠的电路保护时考虑这款产品。

0034.6603参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.05A²S
额定电流 63mA
熔断电流 35A,50A
长*宽*高 8.5mm*8.5mm*8.5mm
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0034.6603厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.6603数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.6603 0034.6603数据手册

0034.6603封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4114 ¥ 3.5092
库存: 276
起订量: 228 增量: 0
交货地:
最小起订量为:100
合计: ¥ 350.92
