首页  >  产品百科  >  0034.6003

0034.6003

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 热塑塑料保险管, 80mA, 250V 交流, 8.5 x 8.5mm, 熔断速度F
供应商型号: SCE-0034.6003
供应商: 海外现货
标准整包数: 10

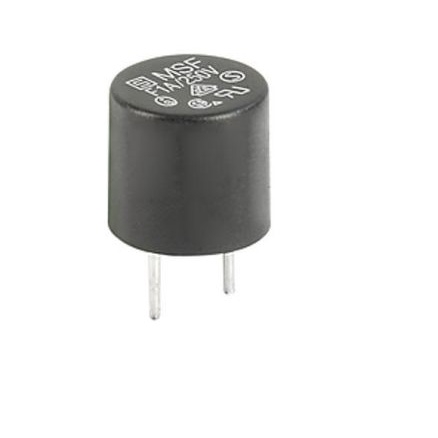

SCHURTER 熔断保险丝 0034.6003

0034.6003概述

    电子元器件产品技术手册:Schurter MSF 250 快速动作微型保险丝

    产品简介


    Schurter MSF 250 是一种快速动作微型保险丝,适用于电路保护。这种保险丝设计紧凑,适用于各种电子设备和工业环境中。其核心功能是在电流超过额定值时切断电路,从而保护设备免受过流损坏。它广泛应用于计算机、通信设备、家用电器等领域。

    技术参数


    - 额定电压:250VAC
    - 额定电流:0.04A - 5A
    - 断流能力:35A
    - 时间-电流曲线:快速动作
    - 安装方式:通孔(THT)和PCB贴装
    - 允许的环境温度范围:-40°C 到 +85°C
    - 封装尺寸:8.5 mm(长度),4.3 mm(宽度)
    - 引脚材料:镀锡铜
    - 阻燃等级:UL 94V-0
    - 振动耐受性:符合IEC 60068-2-6, 测试Fc
    - 热冲击:MIL-STD-202, 方法107D,200个循环,从-55°C到+125°C
    - 操作寿命:1000小时 @ 0.60 x 额定电流 @ 70°C
    - 储存条件:0°C到40°C,最大相对湿度70%

    产品特点和优势


    Schurter MSF 250 快速动作微型保险丝具有以下独特功能和优势:
    - 快速响应:能够在短时间内迅速切断电路,有效防止过载损害。
    - 高可靠性:符合多项国际标准(如IEC, UL, CSA等),确保在多种复杂环境下的稳定运行。
    - 宽泛的工作温度范围:-40°C到+85°C,适应性强,适合各种恶劣环境。
    - 高断流能力:具备35A的断流能力,确保在高过载情况下也能可靠工作。
    这些特点使其在诸多应用场景中表现出色,尤其适用于需要严格电路保护的场合。

    应用案例和使用建议


    应用案例
    Schurter MSF 250 常见的应用场景包括:
    - 计算机电源:用于计算机内部电源模块的过流保护。
    - 通信设备:在通信基站和路由器中作为保护组件。
    - 家用电器:在洗衣机、空调等家电中提供电路保护。
    使用建议
    - 正确的安装位置:确保安装位置远离高温源和强电磁干扰区域。
    - 散热管理:虽然本产品具备一定的热稳定性,但在高电流条件下仍需考虑散热措施。
    - 定期检查:对于长期运行的设备,建议定期检查保险丝状态,及时更换。

    兼容性和支持


    - 兼容性:该产品可以与其他标准接线端子板及连接器配合使用,适合多种不同的电路设计。
    - 厂商支持:Schurter 提供详尽的技术文档和支持服务,确保用户能够正确理解和使用产品。

    常见问题与解决方案


    1. 问题:保险丝在正常工作电压下频繁熔断
    - 解决方法:检查电路是否有短路或其他异常情况。如果确认电路无异常,可能需要提高保险丝的额定电流。
    2. 问题:保险丝无法通过认证测试
    - 解决方法:确保所有连接符合标准,重新测试并检查是否有误配零件。

    总结和推荐


    综上所述,Schurter MSF 250 快速动作微型保险丝凭借其卓越的性能和广泛的应用领域,在电路保护领域表现出色。它不仅满足国际安全标准,而且在高可靠性、宽温区和高断流能力等方面表现出众。强烈推荐在对电路保护有较高要求的应用场景中使用。

0034.6003参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.001A²S
额定电流 80mA
熔断电流 35A
额定电压-AC 250V
额定电压-DC 250V
长*宽*高 8.5mm*8.5mm*8.5mm
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0034.6003厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.6003数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.6003 0034.6003数据手册

0034.6003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.6042
100+ ¥ 4.1964
1000+ ¥ 3.65
3000+ ¥ 3.4829
库存: 450
起订量: 60 增量: 10
交货地:
最小起订量为:10
合计: ¥ 56.04
