0034.6007

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 200mA, 250V 交流, F熔断速度, 径向
供应商型号: 486-2603-ND
供应商: Digi-Key
标准整包数: 1

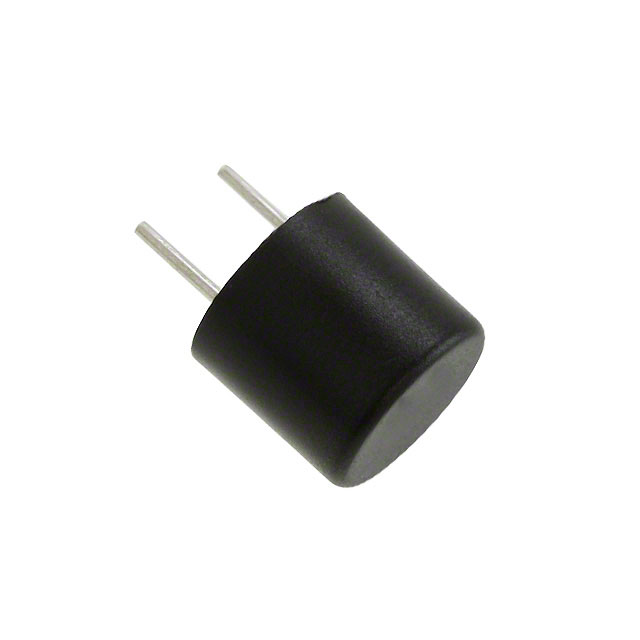

SCHURTER 熔断保险丝 0034.6007

0034.6007概述

    # MSF 250 快速熔断器技术手册

    产品简介


    基本介绍
    MSF 250 是一款由 Schurter 公司生产的快速熔断器,主要用于电路保护。该熔断器具有小巧的设计(长度为 8.5 mm),采用快熔特性,适用于多种电子设备中的电路保护需求。MSF 250 主要应用于工业设备、医疗设备、信息技术设备等需要高可靠性的场合。

    技术参数


    主要

    技术参数


    - 额定电压:250 VAC
    - 额定电流范围:0.04 A 至 5 A
    - 分断能力:35 A
    - 额定温度范围:-40°C 至 +85°C
    - 气候类别:40/085/21(符合 IEC 60068-1 标准)
    - 安装方式:PCB/THT 安装
    - 外形尺寸:8.5 mm × 4.3 mm × 18.8 mm
    - 引脚材料:镀锡铜
    - 阻燃等级:UL 94V-0
    - 认证标志:VDE, UL, CCC, CE
    特殊性能参数
    - 熔断时间曲线:
    - 额定电流 1.5 x In 的最小熔断时间:60 分钟
    - 额定电流 2.75 x In 的最大熔断时间:300 毫秒
    - 电压降:
    - 额定电流下的最大电压降:470 mV
    - 功耗:
    - 额定电流 1.5 x In 下的最大功耗:1970 mW
    - 抗振动能力:符合 IEC 60068-2-6 标准
    - 抗溶剂能力:符合 MIL-STD-202 标准
    - 终端强度:最小拉伸负载 9 N

    产品特点和优势


    独特功能
    1. 快速熔断特性:快速响应电路异常,有效保护电路。
    2. 低破断能力:适合小电流电路应用。
    3. 宽工作温度范围:适应极端环境条件。
    4. 镀锡铜引脚:提高焊接可靠性,增强耐腐蚀性。
    5. 阻燃设计:通过 UL 94V-0 认证,确保安全。
    市场竞争力
    - 多功能性:适用于多种电路保护需求。
    - 高可靠性:经过严格测试,符合多项国际标准。
    - 广泛应用:广泛应用于工业设备、医疗设备和信息技术设备等领域。

    应用案例和使用建议


    实际使用场景
    - 医疗设备:在医疗设备中,MSF 250 可以用于保护敏感的电路,确保患者安全。
    - 信息技术设备:在服务器、交换机等设备中,MSF 250 可以提供可靠的电路保护。
    - 工业控制设备:在自动化生产线和工业控制系统中,MSF 250 可以防止因短路引起的设备损坏。
    使用建议
    - 正确选择额定电流:根据具体应用中的电流需求选择合适的额定电流。
    - 环境考虑:在极端环境下使用时,需考虑其工作温度范围。
    - 电路布局:在 PCB 设计时,确保熔断器周围没有干扰电流的路径。

    兼容性和支持


    兼容性
    MSF 250 可与多种标准的 PCB 设计兼容。Schurter 公司提供了详细的熔断器座和配件,方便用户进行组装和更换。
    支持服务
    - 认证和支持:Schurter 提供多国认证(如 VDE、UL、CCC 等)。
    - 技术文档:提供了详尽的产品资料和技术指南,方便用户进行安装和维护。
    - 定制服务:可根据客户需求提供特殊规格的产品和服务。

    常见问题与解决方案


    常见问题
    1. 熔断器无法正常熔断
    - 解决方案:检查电流是否达到熔断器的额定值;检查连接是否松动。
    2. 焊接过程中出现虚焊
    - 解决方案:使用正确的焊接方法和焊接参数;确保焊接点干净无氧化层。
    3. 熔断器温度过高
    - 解决方案:检查电路负载是否超出熔断器的承受范围;考虑更换更高额定功率的熔断器。

    总结和推荐


    综合评估
    MSF 250 快速熔断器凭借其快速熔断特性、广泛的温度适应性和可靠性,成为了电路保护的理想选择。其多功能性和高性能使其在多个行业得到广泛应用。
    推荐
    鉴于其优异的性能和市场竞争力,强烈推荐在需要高可靠性和电路保护的应用中使用 MSF 250 快速熔断器。同时,建议在使用前仔细阅读技术手册,并参考制造商提供的详细指导。

0034.6007参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.024A²S
额定电流 200mA
熔断电流 35A
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
长*宽*高 8.5mm*8.5mm*8.5mm
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0034.6007厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.6007数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.6007 0034.6007数据手册

0034.6007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1615
5+ $ 0.9614
10+ $ 0.8338
50+ $ 0.6914
100+ $ 0.6144
300+ $ 0.5406
500+ $ 0.5093
1000+ $ 0.4695
5000+ $ 0.388
库存: 770
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 1.16
