首页  >  产品百科  >  0034.3127

0034.3127

产品分类: 熔断保险丝
厂牌: SCHURTER

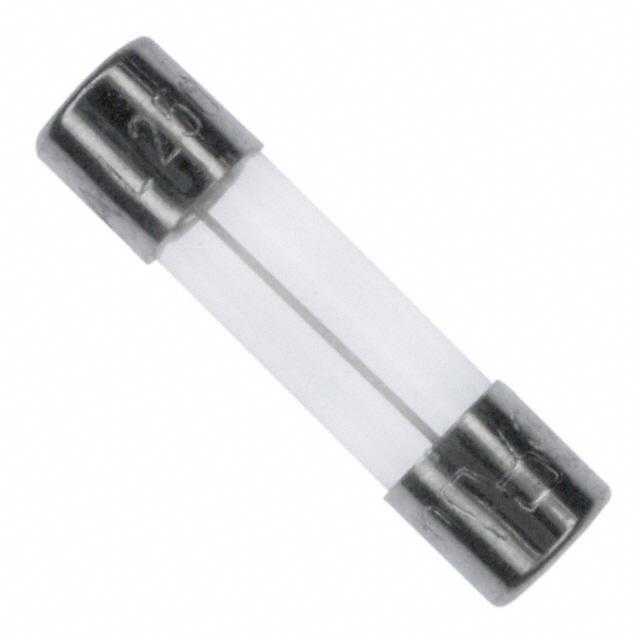

产品描述: Schurter 玻璃保险管, FST 5x20系列, 10A, 250V 交流, 5 x 20mm, 熔断速度T
供应商型号: REB-FUSE4855
供应商: 海外现货
标准整包数: 10
SCHURTER 熔断保险丝 0034.3127

0034.3127概述

    # Schurter FST 5x20 Miniature Fuse 技术手册解析

    产品简介


    Schurter FST 5x20是一款标准型时延特性(T型)微型熔断器,尺寸为5mm×20mm,适用于工业设备的一级保护。其设计符合国际IEC 60127-2标准,额定电压高达250VAC。作为一款玻璃管式低分断能力(L型)产品,FST 5x20广泛应用于各类电子设备和系统中,特别是在需要可靠电路保护的环境中。
    主要功能:
    - 精确的电流限制与过载保护
    - 快速响应时间
    - 高可靠性与长寿命
    应用领域:
    - IT设备
    - 工业自动化设备
    - 家用电器
    - 通信设备

    技术参数


    | 参数名称 | 技术指标 |

    | 额定电压 | 250VAC |
    | 额定电流范围 | 0.05A 至 20A |
    | 分断能力 | 35A 至 200A |
    | 时间-电流曲线 | 时间滞后T型特性 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 材料 | 玻璃管体、镍镀铜合金端帽 |
    | 认证与合规 | IEC 60127-2、VDE、UL、CCC、CQC |
    特殊技术细节:
    - 适配环境:Climatic Category 55/125/21,符合IEC 60068-1标准。
    - 最大熔断时间曲线:根据过载倍数变化,精确控制熔断响应时间。
    - 最小短路响应时间:10ms至300ms,视具体电流值而定。
    产品特点与优势
    独特功能:
    1. 高可靠性:通过严格认证流程(如VDE、UL),确保产品在恶劣环境下依然保持稳定性能。
    2. 精准电流限制:时间-电流曲线精确区分不同等级的电流特性,提升设备安全性。
    3. 宽温域适应性:能在极端环境条件下正常工作,适应-55°C至+125°C的工作温度。
    4. 快速响应:最小熔断时间低至10ms,适合对电路响应速度要求较高的场合。
    市场竞争力:
    - 提供标准化、模块化设计,便于集成到各类设备中。
    - 超过25种电流规格选择,满足多样化需求。
    - 符合全球主流安全规范,助力全球化应用。
    应用案例与使用建议
    典型应用场景:
    1. IT设备保护:保护计算机、服务器及网络交换机等关键设备免受过载和短路影响。
    2. 工业自动化:在PLC控制系统中提供初级保护,确保电路稳定运行。
    3. 家用电器:防止电冰箱、空调等大功率家电出现异常电流引起的故障。
    使用建议:
    - 根据实际负载选择合适的电流规格,确保最大短路保护容量不超过设备总功率。
    - 在高湿或高温环境下使用时,需额外关注散热设计以延长使用寿命。
    - 对于频繁启动的大功率设备,建议并联多个熔断器以分摊负载压力。
    兼容性与支持
    兼容性:
    - FST 5x20可与市面上主流的插拔式或焊接式保险丝座完美匹配,支持通用安装。
    - 提供多种包装形式(如10片小盒装、千片散装),满足不同采购需求。
    支持服务:
    - Schurter公司提供全面的产品文档和技术支持,包括安装指南和测试条件说明。
    - 用户可通过官方渠道查询实时库存状态和分销商信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 熔断器频繁熔断 | 检查负载是否超出额定电流;更换更高规格型号。 |
    | 短路后无法恢复通路 | 检查电路是否有持续异常电流;更换新熔断器。 |
    | 熔断时间不符合预期 | 确认时间-电流曲线设置是否正确;校准设备参数。|
    总结与推荐
    综合评价:
    Schurter FST 5x20微型熔断器以其卓越的技术性能和广泛的适用性,在电子设备电路保护领域具有显著优势。其时间-电流曲线精确可控,能够有效应对各种过载和短路情况,同时拥有多种认证和高环境适应性,适合在复杂工业环境中长期运行。
    推荐结论:
    - 高度推荐:对于需要高性能、高可靠性的电路保护场景,Schurter FST 5x20是首选产品。
    - 适用人群:电子工程师、设备制造商、设备维护团队等。
    通过上述分析可以看出,Schurter FST 5x20微型熔断器凭借其出色的性能和全面的支持体系,在电子元件行业中占据了领先地位。无论是日常使用还是特殊工况下,它都能为用户提供可靠的电路保护保障。

0034.3127参数

参数
额定电流 10A
熔断电流 100A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 520A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0034.3127厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.3127数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.3127 0034.3127数据手册

0034.3127封装设计

查看详情并下载
Symbol
Footprint
3D Model
