3412.0113.22

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 500mA, 32 V ac, 63V 直流, FF熔断速度
供应商型号: REB-FUSE6859
供应商: 海外现货
标准整包数: 1000

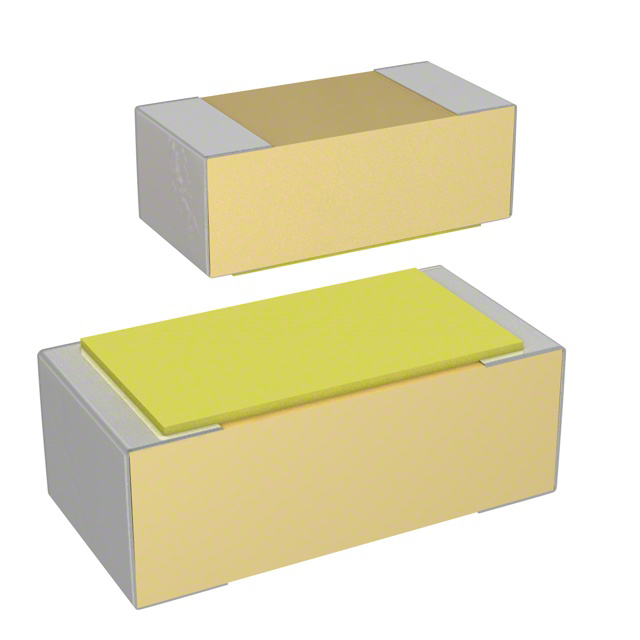

SCHURTER 熔断保险丝 3412.0113.22

3412.0113.22概述

    # 白皮书:电池保护——精密且低功耗的表面贴装熔断器

    1. 产品简介


    随着手持工具、传感器和医疗设备等电池驱动装置的广泛普及,电池供电设备的安全性成为了一个重要的挑战。SCHURTER公司针对这一需求推出了两款SMD(表面贴装技术)熔断器——USF 0402 和 USFF 1206。这些熔断器以其低功耗和严格的过电流保护能力,在确保设备安全运行方面具有显著优势。无论是用于电力工具还是生命攸关的医疗设备,SCHURTER的熔断器都能提供可靠的保护,同时兼顾小型化设计与成本效益。
    主要功能
    - 提供精确且快速的过电流保护。
    - 适用于二次电路的过电流保护。
    - 低功耗,高可靠性。
    应用领域
    - 医疗器械(如胰岛素泵、血糖仪)。
    - 家庭及园艺电器。
    - 工业自动化。
    - 新能源设备。

    2. 技术参数


    | 参数 | USF 0402 | USFF 1206 |
    |
    | 额定电压 | 24 - 32 VDC | 36 VDC |
    | 额定电流范围 | 0.375 - 5 A | 0.050 - 0.250 A |
    | 熔断容量 | 35 A @ 额定电压 | 100 A @ 额定电压 |
    | 特性 | 超快速动作型 | 超快速动作型 |
    | 封装尺寸 (mm) | 1.1 × 0.6 × 0.5 | 3.2 × 1.6 × 1.6 |
    | 工作温度范围 | -40°C 至 +85°C | -40°C 至 +85°C |
    | 电压降 @ 额定电流 | 52 - 70 mV | 75 - 95 mV |

    3. 产品特点和优势


    精确性与快速响应
    - USF 0402 和 USFF 1206 的熔断时间在十倍额定电流下的误差范围极小(±10%),确保即使在复杂环境中也能可靠工作。
    - USF 0402 是目前唯一能够在该尺寸下实现如此高精度的熔断器。
    低功耗设计
    - 这些熔断器的功率损耗远低于同类产品。例如,USFF 1206 在 200 mA 下仅产生 87 mV 的压降。
    稳定性强
    - 即使面对脉冲负载(如电机启动时的高电流),熔断器的性能也不会发生变化。
    - 高达 100,000 次的使用寿命,适合长时间运行的应用场景。

    4. 应用案例和使用建议


    应用案例
    1. 医疗设备:胰岛素泵、血糖仪等对安全性要求极高的设备中,SCHURTER 的熔断器可以替代复杂的主动保护电路,简化设计并降低成本。
    2. 消费电子:智能手机和平板电脑中的电池保护模块也可以采用 USF 0402 或 USFF 1206 来提高整体安全性。
    使用建议
    - 在选择熔断器时,应根据实际负载电流合理匹配型号。例如,对于较大电流需求,优先考虑 USF 0402;而对于较低电流场景,则推荐 USFF 1206。
    - 为延长使用寿命,避免频繁更换熔断器,请确保安装环境符合制造商推荐的工作条件。

    5. 兼容性和支持


    SCHURTER 的 SMD 熔断器完全符合国际标准(如 UL 248-14),能够无缝集成到大多数现代电子产品中。此外,该公司还提供了详尽的技术文档和支持服务,帮助客户解决开发过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁触发 | 检查负载是否超出额定值,调整设计以降低峰值电流。 |
    | 熔断后无法找到损坏点 | 使用万用表测试电路,确认故障位置后再进行更换。 |
    | 温度变化导致性能不稳定 | 确保熔断器工作在推荐的温度范围内,并采取适当的散热措施。 |

    7. 总结和推荐


    综合评估
    SCHURTER 的 USF 0402 和 USFF 1206 SMD 熔断器凭借其卓越的性能、紧凑的设计以及低廉的成本,成为了电池供电设备的理想选择。无论是注重安全性还是追求高效能,这两款产品都能满足用户的需求。
    推荐意见
    强烈推荐 SCHURTER 的熔断器用于需要高度安全性和可靠性的场合,尤其是医疗、工业控制等领域。对于寻求简单而有效的过电流保护解决方案的企业来说,这无疑是一个明智的选择。

3412.0113.22参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.02A²S
额定电流 500mA
熔断电流 -
额定电压-AC 32V
额定电压-DC 63V
熔断特性 快速熔断
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

3412.0113.22厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3412.0113.22数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3412.0113.22 3412.0113.22数据手册

3412.0113.22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2538 ¥ 2.4485
2000+ $ 0.2472 ¥ 2.3846
4000+ $ 0.2428 ¥ 2.342
6000+ $ 0.2428 ¥ 2.342
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2448.5
