3413.0223.22

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 5A, 32 V ac, 63V 直流, F熔断速度
供应商型号: FA-3413.0223.22
供应商: Avnet
标准整包数: 1
SCHURTER 熔断保险丝 3413.0223.22

3413.0223.22概述

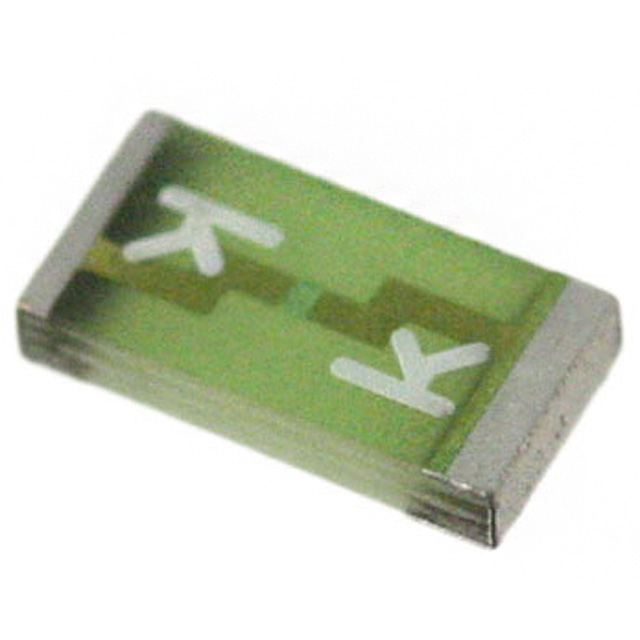

    Schurter USI 1206表面贴装保险丝:保护电路的关键组件

    1. 产品简介


    Schurter USI 1206是一种高可靠性、快速响应的表面贴装保险丝,专为二次保护AC和DC电路而设计。该保险丝的尺寸为3.2 x 1.6 mm,额定电压为32 VAC和63 VDC,适用于具有瞬态电流的应用场景。由于其独特的设计,USI 1206能够提供优异的过载保护,尤其适合应用于需要高熔断值(I²t)的应用环境。

    2. 技术参数


    - 额定电压:32 VAC、63 VDC
    - 额定电流范围:0.5 A - 6.3 A
    - 破断容量:63 A
    - 特性:快速动作型(Quick-Acting)
    - 安装方式:PCB、SMT
    - 允许环境温度:-55°C至90°C
    - 防潮等级:MSL 1(J-STD-020)

    3. 产品特点和优势


    - 高熔断值(I²t):USI 1206的高熔断值使得它能够在短时间内承受并释放大量能量,有效防止过载损坏。
    - 防水密封:USI 1206的防护设计可以防止密封材料渗透,确保长期稳定运行。
    - 广泛的适用性:适用于各种AC和DC电路,特别是那些具有瞬态电流需求的电路。
    - 认证合规:符合多项国际标准,如IEC 60127-4、UL 248-14等,确保其在工业和商业环境中使用时的安全性。

    4. 应用案例和使用建议


    - 电路保护:在高负载和瞬变电流的应用中作为电路保护措施,例如电源转换器、电动机控制电路等。
    - 使用建议:根据额定电流和工作条件选择合适的型号。在高温环境下使用时,应考虑适当的散热措施以避免温度过高影响性能。

    5. 兼容性和支持


    - 兼容性:可与多种电路板和设备兼容,适应不同的SMT焊接工艺,如回流焊和波峰焊。
    - 支持和维护:厂商提供详细的技术文档和培训资料,帮助用户更好地了解和使用该产品。此外,还提供及时的客户支持服务。

    6. 常见问题与解决方案


    - 问题:如何确保正确安装保险丝?
    - 解决方案:请仔细参考产品手册中的安装指南,确保正确的焊接温度和时间,以实现可靠的焊接连接。
    - 问题:如何判断保险丝已损坏?
    - 解决方案:如果电路突然失效或发现保险丝外观有明显的烧灼痕迹,可能是保险丝已经熔断,需要更换新的保险丝。

    7. 总结和推荐


    综上所述,Schurter USI 1206表面贴装保险丝以其卓越的性能和广泛的应用范围成为电路保护的理想选择。它的高熔断值、防水密封设计以及多种认证确保了其在各种工业和商业环境中的可靠性和安全性。我们强烈推荐该产品用于需要高性能电路保护的应用场合。

3413.0223.22参数

参数
额定电压-DC 63V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 4.65A²S
额定电流 5A
熔断电流 -
额定电压-AC 32V
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

3413.0223.22厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3413.0223.22数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3413.0223.22 3413.0223.22数据手册
