首页  >  产品百科  >  0034.6720

0034.6720

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 125V 250V 76A²S 35A,50A 慢速熔断 Board Mount (Cartridge Style Excluded) 3.15A 插件 垂直安装,通孔安装 8.5mm(长度)*8.5mm(高度)
供应商型号: 27M-0034.6720
供应商: 云汉优选
标准整包数: 1

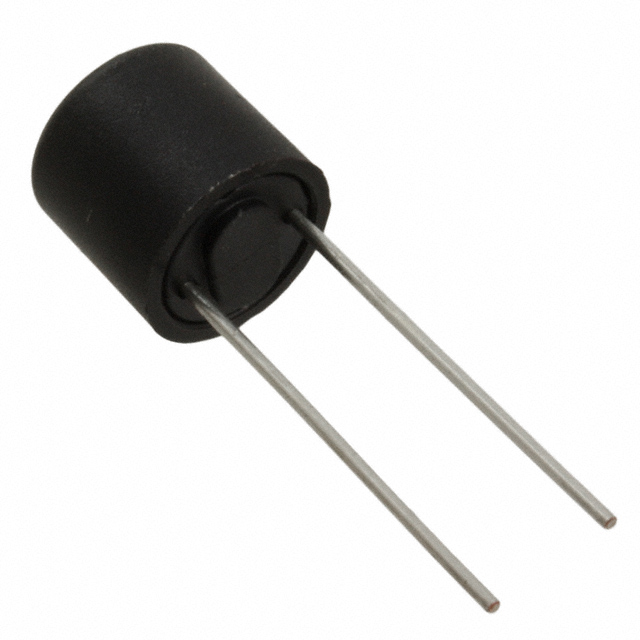

SCHURTER 熔断保险丝 0034.6720

0034.6720概述

    Schurter MST 250 子型微型保险丝技术手册

    产品简介


    Schurter MST 250 是一种子型微型保险丝,设计用于保护印刷电路板上的电路免受过载和短路的影响。该产品适用于交流电压最高达250VAC及直流电压最高达63VDC的应用。MST 250 具备时间延迟特性T(Time-Lag T),使其在需要缓慢反应时间的应用场景中表现出色。

    技术参数


    - 额定电压:250VAC, 63 VDC
    - 额定电流:0.05A 至 6.3A
    - 断路能力:35A 至 63A
    - 特性:时间延迟T
    - 安装方式:印刷电路板(PCB)、通孔安装(THT)
    - 适用环境温度:-55°C 至 125°C
    - 气候类别:根据IEC 60068-1,为55/125/21
    - 阻燃等级:UL 94V-0
    - 端子材料:镀锡铜
    - 重量:0.53g
    - 储存条件:0°C 至 40°C,相对湿度最大70%

    产品特点和优势


    MST 250 子型微型保险丝的主要优势包括:
    - 低断路容量:使得保险丝能够在小电流条件下快速响应。
    - 直接焊接:可以直接焊接在印刷电路板上,安装方便。
    - 广泛的温度适应范围:-55°C至125°C的工作温度使其适用于各种恶劣环境。
    - 高可靠性和稳定性:通过多项严苛测试,如振动、机械冲击、溶剂耐受等。

    应用案例和使用建议


    MST 250 适用于多种应用场合,包括:
    - 初级保护:在印刷电路板上作为初级保护元件。
    - 电源适配器:例如为笔记本电脑提供的电源适配器。
    - 开关电源:用于电视和DVD播放器的开关电源(SMPS)。
    使用建议:
    - 在选择合适的保险丝时,应确保额定电流符合负载要求。
    - 确保安装位置远离热源和机械冲击区域,以避免不必要的损坏。
    - 定期检查和更换保险丝,特别是在出现故障的情况下。

    兼容性和支持


    - 兼容性:MST 250 适用于大多数印刷电路板(PCB)系统,并可以与其他标准的电子元器件配合使用。
    - 厂商支持:Schurter提供详细的用户手册和技术支持,包括在线资源、分销商库存查询和详细的产品请求服务。

    常见问题与解决方案


    - Q: 如何判断保险丝是否损坏?
    - A: 当电路出现问题时,首先检查保险丝是否烧断。可以用万用表测量保险丝两端的电阻,如果显示无穷大,则表示保险丝已烧断。

    - Q: 如何正确安装保险丝?
    - A: 确保保险丝按照正确的方向安装,并且焊接牢固。避免过度加热导致保险丝损坏。

    - Q: 保险丝是否有寿命限制?
    - A: 保险丝有使用寿命限制,当达到最大熔断次数时,建议更换新的保险丝。

    总结和推荐


    Schurter MST 250 子型微型保险丝是一款高度可靠和稳定的电子元件,适用于广泛的工业和消费电子产品。其具备优良的电气特性和广泛的工作温度范围,使其成为市场上同类产品的佼佼者。对于需要高效电路保护的应用,强烈推荐使用MST 250。

0034.6720参数

参数
熔断电流 35A,50A
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 76A²S
额定电流 3.15A
长*宽*高 8.5mm(长度)*8.5mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0034.6720厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.6720数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.6720 0034.6720数据手册

0034.6720封装设计

查看详情并下载
Symbol
Footprint
3D Model
