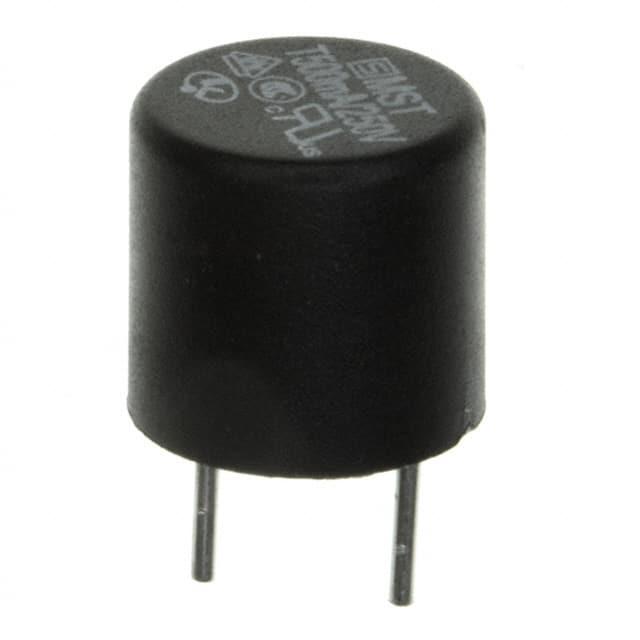

0034.6612

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 500mA, 250V 交流, T熔断速度, 径向
供应商型号: N-0034.6612
供应商: 云汉优选
标准整包数: 1

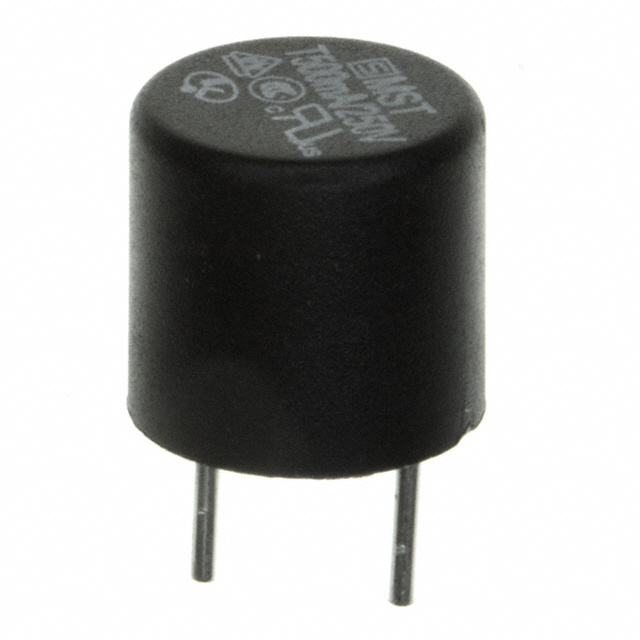

SCHURTER 熔断保险丝 0034.6612

0034.6612概述


    产品简介


    产品类型与功能:
    MST 250微型保险丝是一种小型化的保护装置,主要用作电路中的过载保护和短路保护。其体积小、重量轻(仅0.53克),适合用于各种紧凑型电子设备中。
    应用领域:
    - 主要保护印刷电路板(PCB)。
    - 电源适配器,如笔记本电脑的电源适配器。
    - 开关电源模块(SMPS)用于电视机、DVD播放机等消费电子产品中。

    技术参数


    基本规格:
    - 额定电压:250VAC,63VDC
    - 额定电流范围:0.05 A至6.3 A
    - 断开能力:35A - 63A
    - 特性:时间延迟T
    - 安装方式:通孔安装(THT)
    环境适应性:
    - 工作温度范围:-55°C 至 125°C
    - 存储条件:0°C 至 40°C,最大相对湿度70%
    - 气候分类:55/125/21(符合IEC 60068-1标准)
    材料与工艺:
    - 外壳材料:热塑性塑料,符合UL 94V-0阻燃等级
    - 端子材料:镀锡铜
    - 可焊性:符合IEC 60068-2-20标准,焊接温度235°C/2秒

    产品特点和优势


    - 紧凑设计:由于尺寸仅为8.5毫米,使得其成为空间受限设备的理想选择。
    - 高可靠性:通过多个严格的测试验证,包括耐溶剂性、振动和机械冲击测试,确保长期稳定运行。
    - 低断开容量:适用于需要低断开容量的应用场合。
    - 广泛认证:获得多个国家和地区认证,例如VDE、UL、CCC等。

    应用案例和使用建议


    应用案例:
    - 在笔记本电脑电源适配器中使用,以保护内部电路不受过载或短路损害。
    - 在电视机、DVD播放机等家用电器的开关电源模块中作为保护元件。
    使用建议:
    - 对于设计紧凑且对空间要求较高的电子设备,可以优先考虑使用此款微型保险丝。
    - 确保在设计时考虑足够的散热措施,以防止因长时间过载导致温度升高而影响使用寿命。

    兼容性和支持


    兼容性:
    - MST 250保险丝可直接焊接到PCB上,适用于通孔安装。
    厂商支持:
    - SCHURTER公司提供详尽的产品文档和技术支持,帮助客户更好地理解和应用这些组件。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:焊接过程中出现保险丝损坏。
    - 解决方案: 检查焊接温度是否过高,建议按照制造商提供的焊接曲线进行操作。
    - 问题2:产品频繁熔断。
    - 解决方案: 确认电路中是否存在过大的电流冲击,或者检查连接线路是否接触不良。

    总结和推荐


    综合评估:
    - 优点: 小巧、可靠、认证全面、易于集成到现有设计中。
    - 适用场景: 适用于各类需要微型保险丝保护的电子设备,特别是对于空间有限的设计项目。
    推荐使用:
    - 基于其高可靠性、广泛认证和易于集成的特点,我们强烈推荐使用MST 250保险丝。它将是提升电子设备安全性和可靠性的理想选择。

0034.6612参数

参数
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 2.5A²S
额定电流 500mA
熔断电流 35A,50A
额定电压-AC 250V
额定电压-DC 125V
长*宽*高 8.5mm(宽度)*8.5mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

0034.6612厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.6612数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.6612 0034.6612数据手册

0034.6612封装设计

查看详情并下载
Symbol
Footprint
3D Model
