首页  >  产品百科  >  8020.5019.PT

8020.5019.PT

产品分类: 保险丝座和保险丝夹
厂牌: SCHURTER
产品描述: Time Delay/Slow Blow 6.3A 通孔安装 31.8mm(长度)
供应商型号: 693-8020.5019.PT
供应商: Mouser
标准整包数: 1
SCHURTER 保险丝座和保险丝夹 8020.5019.PT

8020.5019.PT概述

    高质量文章:Schurter SHT 6.3x32 Pigtail保险丝技术手册解读

    产品简介

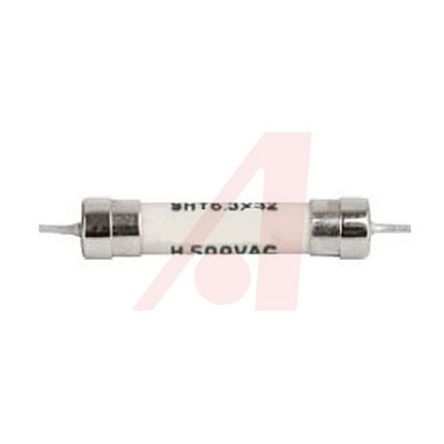

    Schurter公司的SHT 6.3x32 Pigtail保险丝是一款专为工业环境设计的高可靠性电子保护装置。这种保险丝采用轴向引线设计,尺寸为6.3x32毫米,适用于主保护应用。除了轴向引线版本外,还提供插件式安装选项。其标称电压可达500VAC/400VDC,电流范围从1A到10A,具有高断流能力高达3500A。

    技术参数


    以下是该保险丝的主要技术参数:
    - 标称电压:500VAC,63-400VDC
    - 标称电流:1A至10A
    - 断流能力:3500A至20kA
    - 时间-滞后特性:T型
    - 安装方式:焊锡、通孔安装
    - 允许的工作环境温度:-40°C至85°C
    - 存储条件:0°C至60°C,最大湿度70%
    - 材料:管体陶瓷,端帽镀镍铜合金,轴向引线镀锡铜

    产品特点和优势


    SHT 6.3x32 Pigtail保险丝具备以下几个显著特点:
    - 高额定电压:最高可达到500VAC/400VDC,适合高压应用。
    - 高断流能力:最高可达3500A,非常适合用于要求高可靠性的电路保护。
    - 脉冲形连续电流适用性:特别适合于处理脉冲形电流的应用场合。
    - 通过UL认证:适用于商业烹饪设备(根据UL 197标准)。

    应用案例和使用建议


    SHT 6.3x32 Pigtail保险丝广泛应用于各种需要过载保护的电路中,如三相应用、直流应用、光伏系统、频率转换器和功率电子产品等。建议在选择时考虑应用的具体电流和电压需求,以确保最佳保护效果。同时,由于其高断流能力,建议在可能产生大电流冲击的应用中优先选用。

    兼容性和支持


    该保险丝经过UL、CSA等国际标准认证,适用于多种应用场景。Schurter公司提供了详细的包装和测试条件说明,用户可以查阅相关文档以获取更多详细信息。此外,用户可以通过厂商网站实时查询产品库存情况,便于及时采购。

    常见问题与解决方案


    根据技术手册,常见问题及解决方案如下:
    - 问题:保险丝频繁熔断
    - 解决方法:检查电路负载是否过大,重新评估负载电流需求,更换更高额定电流的保险丝。
    - 问题:保险丝无法正常工作
    - 解决方法:检查焊接是否牢固,确保焊接符合相关标准。

    总结和推荐


    综上所述,Schurter SHT 6.3x32 Pigtail保险丝凭借其高断流能力和广泛的适用范围,在工业应用中表现出色。对于需要高可靠性电路保护的应用场景,这款保险丝是一个理想的选择。强烈推荐给需要高效电路保护解决方案的工程师和技术人员。

8020.5019.PT参数

参数
保险丝座类型 -
保险丝类型 Time Delay/Slow Blow
额定电流 6.3A
长*宽*高 31.8mm(长度)
安装方式 通孔安装

8020.5019.PT厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

8020.5019.PT数据手册

厂牌 PDF简要描述 下载
SCHURTER 保险丝座和保险丝夹 SCHURTER 8020.5019.PT 8020.5019.PT数据手册

8020.5019.PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2075
50+ $ 0.9581
100+ $ 0.7326
500+ $ 0.6631
库存: 448
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 1.2
直接购买
加入购物车
