3403.0274.23

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 1A, 277 V ac, 250V 直流, T熔断速度
供应商型号: F-3403.0274.23
供应商: 海外现货
标准整包数: 1500

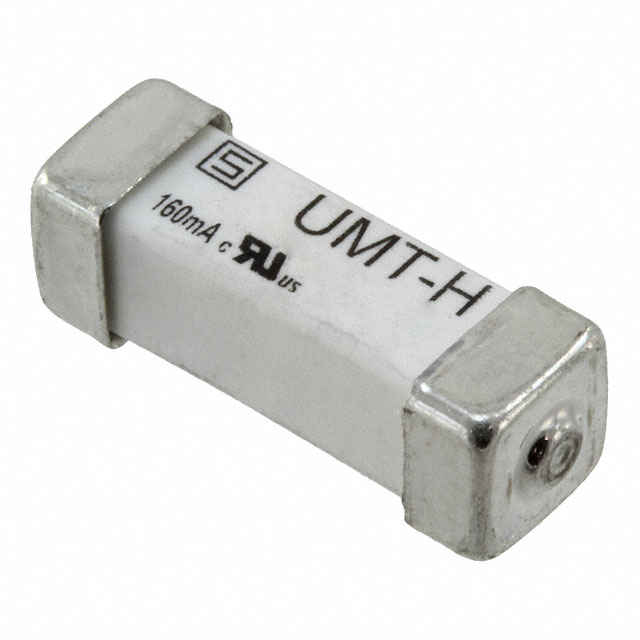

SCHURTER 熔断保险丝 3403.0274.23

3403.0274.23概述

    Schurter UMT-H Surface Mount Fuse: A Comprehensive Technical Overview

    1. 产品简介


    Schurter的UMT-H系列表面贴装保险丝是专为高性能电路保护设计的产品。它们适用于广泛的应用领域,包括电源管理、传感器保护、照明设备和电池保护等。这些保险丝具有卓越的过载保护能力,尤其适合对安全要求极高的场合,如ATEX和IECEx认证环境。产品提供多种额定电流选项(从0.16 A到30 A),以满足不同的电路需求。

    2. 技术参数


    以下是UMT-H系列保险丝的关键技术规格:
    - 额定电压: 250–277 VAC / 72–250 VDC
    - 额定电流: 0.16 A至30 A
    - 分断能力: 100–1500 A
    - 特征: 时间延迟特性T
    - 安装方式: 表面贴装(SMD)
    - 工作温度范围: -55°C至+125°C
    - 环保标准: 符合RoHS、中国RoHS、REACH及卤素自由规范
    此外,其紧凑的方形设计(5.3 x 16 mm)提供了优异的空间利用率,并通过耐溶剂、机械冲击测试等多项工业标准验证。

    3. 产品特点和优势


    UMT-H系列保险丝以其以下特点在市场上脱颖而出:
    - 高分断能力: 最大可承受1500 A的短路电流,确保高效保护。
    - 高电压等级: 支持高达277 VAC / 250 VDC的工作电压。
    - 小体积: 5.3 x 16 mm的尺寸适合现代紧凑型PCB布局。
    - 适配脉冲电流: 特别适合处理脉冲形连续电流的应用场景。

    4. 应用案例和使用建议


    该系列产品被广泛应用于以下场景:
    - 初级保护: 用于印刷电路板上的关键元器件初级保护。
    - 电池保护: 防止因过度充电或短路引起的电池损坏。
    - 传感器保护: 保障精密传感器在恶劣环境下的正常运行。
    - 照明系统: 提供可靠的过载保护以延长LED灯寿命。
    对于用户来说,在设计电路时应注意选择适当的额定电流值,避免由于过流导致频繁更换保险丝。同时,确保周围组件不会因为瞬间高压而受损。

    5. 兼容性和支持


    UMT-H保险丝兼容多种国际标准(如IEC 60950-1),并可通过其微网站获取详细的配套文档资源。厂商提供全面的技术支持和服务协议,帮助客户快速解决问题并优化系统性能。

    6. 常见问题与解决方案


    以下是一些典型问题及其解决方法:
    - 问题: 保险丝熔断频率过高。
    解决方案: 检查负载是否超出了额定电流范围;调整相关电路设计以减少瞬态冲击。
    - 问题: 焊接后出现焊接不良现象。
    解决方案: 确认焊接温度符合IEC 60068-2-58规范,必要时重新检查焊接工艺。

    7. 总结和推荐


    综上所述,Schurter UMT-H系列保险丝凭借其高可靠性、多样化的应用可能性以及广泛的认证支持,在电子行业树立了标杆地位。无论是对新项目开发还是现有系统的升级优化,此款产品都值得强烈推荐。它不仅满足严格的安全标准要求,还能够显著提升整体系统效率与使用寿命。因此,建议优先考虑将其纳入设计考量之中。
    如有进一步疑问,请访问官方网站或联系专业客服团队获取更多帮助!

3403.0274.23参数

参数
额定电压-AC 277V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 3.44A²S
额定电流 1A
熔断电流 -
长*宽*高 15.4mm*5.35mm*5.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

3403.0274.23厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3403.0274.23数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3403.0274.23 3403.0274.23数据手册

3403.0274.23封装设计

查看详情并下载
Symbol
Footprint
3D Model
