4301.0503

厂牌: SCHURTER
产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Fuse ST 1 Port
供应商型号: BN-4301.0503
供应商: 海外现货
标准整包数: 1

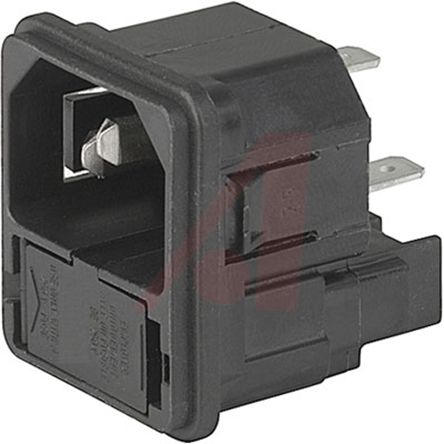

SCHURTER 电源接入连接器 - 输入/输出/模块 4301.0503

4301.0503概述


    产品简介


    Schurter KEA系列电源输入模块(无滤波)
    Schurter KEA系列是一款紧凑型的电源输入模块,主要用于家用和类似用途的电器中。其主要功能是作为带有熔丝保护的设备入口,提供1-极或2-极的过载保护。KEA系列适用于具有不同电压选择功能的设备,并且符合国际电工委员会(IEC)的标准。这些模块通过螺丝安装或卡入式安装方式固定于面板上,并广泛应用于需要符合安全标准的工业和医疗设备中。

    技术参数


    - 额定电流和电压:10A / 250VAC (IEC),10A / 250VAC (UL/CSA)
    - 频率范围:50Hz (IEC),60Hz (UL/CSA)
    - 绝缘强度:L-N之间大于3kVAC,L/N-PE之间大于4kVAC (1分钟,50Hz)
    - 工作温度范围:-25°C 到 70°C
    - 防护等级:IP40(从前侧)
    - 端子类型:快速连接端子 4.8 x 0.8 mm
    - 面板厚度:螺丝安装最大8mm,卡入式安装1.5mm/2mm/2.5mm
    - 材料:阻燃塑料,黑色,UL 94V-0级
    - 认证和合规性:VDE, UL, CCC, CE, RoHS, China RoHS, REACH

    产品特点和优势


    - 非常紧凑的设计:占用空间小,便于集成到各种设备中。
    - 内部线路焊接:减少了外部线路的需要,提高了可靠性和安全性。
    - 集成电压选择器:简化了电压转换过程,提高了用户便利性。
    - V-Lock线缆固定系统:防止意外拔出线缆,增加了设备的稳定性和安全性。

    应用案例和使用建议


    应用案例:
    - 工业设备:如制造生产线上的自动化控制柜。
    - 医疗设备:用于需要高度可靠性的医院设备。
    - 家庭电器:如空调、冰箱等家用电器。
    使用建议:
    - 在安装前,确保所选型号的电压与所需设备相匹配。
    - 使用快速连接端子进行接线,以提高装配效率。
    - 定期检查内部线路是否完好,以确保设备的安全运行。

    兼容性和支持


    - 兼容性:KEA系列模块与Schurter公司的其他配件兼容,如适配器、电缆固定套件等。
    - 技术支持:Schurter公司提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何更换熔丝?
    - 解决方案:需先断开电源并拆卸模块盖板,然后取出熔丝进行更换。具体步骤请参照用户手册。

    2. 问题:如何选择合适的电压选择器?
    - 解决方案:根据所需设备的工作电压选择相应档位的电压选择器。若不确定,请咨询制造商或查阅相关技术文档。

    总结和推荐


    综合评估:
    Schurter KEA系列电源输入模块凭借其紧凑的设计、高可靠性及多种配置选项,在工业和家庭电器中表现出色。其独特的电压选择器和V-Lock线缆固定系统使其在市场上具备较高的竞争力。
    推荐:
    强烈推荐在需要高安全性和稳定性的应用环境中使用Schurter KEA系列电源输入模块。这款产品不仅能够满足多种电压需求,还能确保设备的长期稳定运行。对于需要定制化解决方案的客户,建议联系Schurter公司获取详细信息和支持。

4301.0503参数

参数
长*宽*高 30mm(长度)*41.4mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

4301.0503厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4301.0503数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4301.0503 4301.0503数据手册

4301.0503封装设计

查看详情并下载
Symbol
Footprint
3D Model
