K2F003UCH

产品分类: AC-DC模块
产品描述:
供应商型号: 7469305
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 AC-DC模块 K2F003UCH

K2F003UCH概述


    产品简介

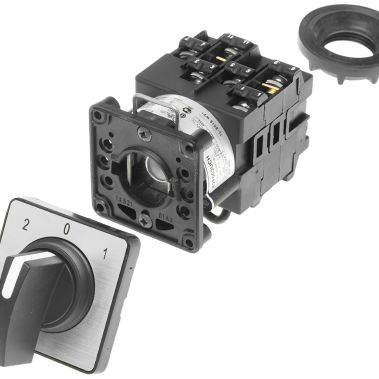

    K2F003UCH 是一款来自施耐德电气的K系列Harmony换向开关,适用于多种工业应用。这款开关具有3极配置,转轴角度为45度,额定电流为20安培,并适合直径为22毫米的安装孔。K2F003UCH换向开关主要用于控制电路,是各种需要频繁切换操作的工业自动化系统的理想选择。

    技术参数


    - 额定电流(Ith): 20安培
    - 安装方式: 前部安装
    - 直径: 22毫米孔
    - 操作头类型: 带有45x45毫米前板的换向开关头
    - 操作杆: 黑色手柄,长度为35毫米
    - 转角: 45度
    - 绝缘电压(Ui): 690伏
    - 污染等级: 3级
    - 防护等级(IP): IP65
    - 电气寿命: 200,000次AC-23循环,200,000次AC-3循环,600,000次AC-15循环,600,000次AC-21循环
    - 短路电流: 10,000安培
    - 短路保护: 20安培保险丝
    - 冲击电阻: 30gn
    - 振动电阻: 5gn,10至150Hz
    - 工作温度范围: -25°C至55°C
    - 存储温度范围: -40°C至70°C
    - 外形尺寸: 45毫米宽,50毫米高,69毫米深
    - 重量: 0.19千克

    产品特点和优势


    K2F003UCH 换向开关具备多项独特的优势。首先,其紧凑的设计使其适合在空间受限的应用环境中使用。其次,它具有高可靠性的电气寿命和强大的短路保护能力,可确保长期稳定运行。此外,其IP65防护等级能够有效防止灰尘和水的侵入,适用于严苛的工作环境。同时,其操作简单、维护方便的特点也增加了其实用性。

    应用案例和使用建议


    K2F003UCH 主要应用于需要频繁切换操作的工业自动化系统中。例如,在机床设备的控制回路中,它可用于对电动机、电磁阀等执行机构进行精确控制。使用时应注意合理安排接线,避免短路或其他电气故障的发生。另外,在进行维护检查时,应根据手册中的操作步骤进行,以确保安全可靠的操作。

    兼容性和支持


    K2F003UCH 支持多种标准和认证,包括CENELEC EN 50013、IEC 60947-3等,这使得其可以广泛应用于不同国家和地区的产品中。此外,施耐德电气还提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1: 开关在操作过程中出现卡顿现象。
    - 解决方案: 检查接线是否有松动或短路情况,确认操作头与基座之间没有异物阻碍。

    - 问题2: 短路保护装置未正常动作。
    - 解决方案: 检查短路保护装置的设定值是否正确,必要时更换新的保险丝。

    - 问题3: 开关外壳破损。
    - 解决方案: 更换新件,确保外壳完整无损。

    总结和推荐


    综上所述,K2F003UCH是一款高度可靠且实用性强的换向开关产品。凭借其出色的电气性能、广泛的适用性和良好的用户体验,非常适合用于工业自动化领域的控制电路中。因此,我们强烈推荐使用这款产品。

K2F003UCH厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

K2F003UCH数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 AC-DC模块 SCHNEIDER/施耐德 K2F003UCH K2F003UCH数据手册

K2F003UCH封装设计

查看详情并下载
Symbol
Footprint
3D Model
