GB2DB06

产品分类: 电路保护
产品描述:
供应商型号: 3123774
供应商: 海外现货
标准整包数: 1

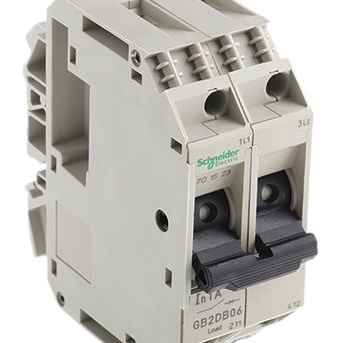

SCHNEIDER/施耐德 电路保护 GB2DB06

GB2DB06概述

    GB2 Thermal-Magnetic Circuit-Breakers 技术手册

    产品简介


    GB2 热磁式断路器用于工业设备控制电路的保护和隔离。这些断路器适用于保护单相辅助电路,如电磁阀、电制动器、电池充电器等,所有这些电路均从控制电路电压供电。GB2 断路器包括 GB2-CB、GB2-CD 和 GB2-DB 型号,提供 12 种额定电流范围,从 0.5 到 20 安培,分为单极(GB2-CB)、单极加中性线(GB2-CD)和双极(GB2-DB)三种版本。GB2-CS 型号则提供两种额定电流,分别为 0.5 和 1 安培,在单极版本中使用。

    技术参数


    - 额定电流:0.5A 至 20A
    - 磁跳闸阈值:GB2-CB, GB2-CD, GB2-DB 为 12 到 16 In;GB2-CS 为 5 到 7 In
    - 额定操作电压:符合 IEC 60947-2 标准,最大为 415V
    - 分断能力:根据 IEC 60947-2 标准,分断能力为 50 kA(最高可达 2000V)
    - 冲击电阻:符合 IEC 60068-2-27 标准,22 gn
    - 振动电阻:符合 IEC 60068-2-6 标准,5 gn(5...110 Hz)
    - 环境温度:存储温度为 -40°C 到 +80°C;操作温度为 -20°C 到 +60°C
    - 阻燃等级:符合 IEC 60695-2-1 标准,960°C

    产品特点和优势


    GB2 断路器具备多种显著特点,使其在市场上具有强大的竞争力:
    - 模块化设计:可以通过快速插件标记进行上下标记,便于安装和维护。
    - 高可靠性:采用固定磁性和热跳闸阈值,确保稳定可靠的操作。
    - 灵活性:不同型号支持不同类型的连接方式,适合各种安装需求。
    - 安全性:设计时充分考虑了安全标准,包括防火阻燃等特性。

    应用案例和使用建议


    - 单相变压器应用:GB2 断路器在单相变压器中可以承受高达 20 In 的励磁峰值电流,并在 13 In 时启动磁跳闸。
    - 电动机保护:适用于控制电路中的接触器线圈、变压器等设备,可有效防止电流峰值引起的过载。
    使用建议:
    - 在安装过程中,需要确保电缆尺寸和接线方法正确,以避免因错误安装导致的故障。
    - 在使用过程中,定期检查断路器的工作状态,确保其在任何条件下都能正常工作。

    兼容性和支持


    GB2 断路器与其他电子元件和设备兼容性良好,且具备出色的性能表现。对于特定的安装要求,用户可以参考手册中的详细指南。制造商提供了完善的售后服务和技术支持,以帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:安装后断路器无法正常工作。
    - 解决办法:检查接线是否正确,确保所有连接都牢固可靠。
    2. 问题:断路器在正常操作下频繁跳闸。
    - 解决办法:检查是否有外部干扰或负载过载的情况,调整电路以降低电流。
    3. 问题:断路器表面发热严重。
    - 解决办法:检查接线是否过载,确保空气流通良好,适当增加散热措施。

    总结和推荐


    GB2 断路器以其坚固耐用的设计和出色的性能,广泛应用于工业控制电路的保护。它在保护关键设备方面表现出色,同时具备良好的兼容性和易于维护的特点。强烈推荐 GB2 断路器用于工业设备的控制电路,以确保设备的安全运行。

GB2DB06厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

GB2DB06数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 GB2DB06 GB2DB06数据手册

GB2DB06封装设计

查看详情并下载
Symbol
Footprint
3D Model
