首页  >  产品百科  >  ZB5AA68

ZB5AA68

产品分类:
产品描述:
供应商型号: 7468804
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5AA68

ZB5AA68概述


    产品简介

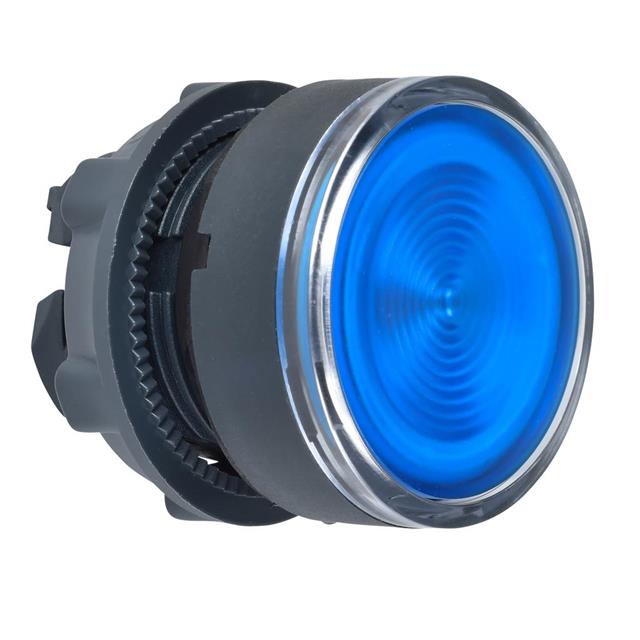

    ZB5AA68蓝色按钮开关是哈姆林(Harmony)XB5系列的一款标准产品,属于带LED指示灯的非标记式弹簧复位式按钮头。该产品广泛应用于工业控制、机械自动化及电力系统等领域,其紧凑设计适合多种设备面板安装,如开关柜、控制台和操作面板。

    技术参数


    - 基本参数:
    - 产品型号:ZB5AA68
    - 操作类型:弹簧复位
    - 外形尺寸:直径22mm,总高29mm,总深30mm
    - 净重:0.018kg
    - 电气特性:
    - 接触数量:最多支持6个接触点(取决于安装方式)
    - 工作电压:支持多种过电压类别(Class II)和电气保护标准
    - 接触电阻:<100mΩ
    - 机械特性:
    - 寿命:1000万次机械循环
    - 防护等级:IP67/IP66/IP69K
    - 冲击与振动:符合IEC 60068-2-27标准,振动抗性达5g,冲击抗性达30g(半正弦波加速)
    - 环境适应性:
    - 工作温度范围:-40°C至70°C
    - 储存温度范围:-40°C至70°C
    - 高压水冲洗测试:压力7MPa,距离0.1米,温度55°C

    产品特点和优势


    ZB5AA68按钮开关具有以下特点和优势:
    1. 卓越的机械稳定性:经受1000万次以上的操作循环,确保长期使用可靠性和耐用性。
    2. 广泛防护能力:通过IP67/IP66/IP69K等级认证,具备出色的防尘防水性能。
    3. 集成LED指示灯:可选配单色或多色LED指示灯,用于实时状态显示。
    4. 多接口支持:提供多种电气连接方式,适用于各种电路板安装需求。
    5. 高性价比:在同类产品中价格适中,适合大规模工业应用。

    应用案例和使用建议


    应用场景:
    - 工业控制设备面板
    - 自动化设备中的操作按钮
    - 紧凑型配电箱
    使用建议:
    1. 正确安装:安装时需注意面板开孔尺寸为22.4mm±0.1,避免过度公差影响密封效果。
    2. 防止旋转:对于选择开关和急停按钮,推荐使用防旋卡件(ZB5AZ902),以提高整体可靠性。
    3. 环境考量:在极端环境中使用时,需确保产品IP等级能够满足具体需求。

    兼容性和支持


    兼容性:
    - 兼容的设备:与哈姆林系列其他产品高度兼容,支持多样化的模块化组合安装。
    - 接口支持:可通过螺钉端子、快接插头或印刷电路板直接安装。
    支持与维护:
    - 提供长达18个月的产品质保服务。
    - 官方技术支持团队可协助解决复杂问题,帮助用户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 按钮按下后无法弹回 | 检查是否存在异物阻碍或损坏弹簧结构 |
    | 按钮指示灯不亮 | 确认LED接线正确并检查电源电压 |
    | 按钮面板变形 | 确保安装尺寸匹配且无过度紧固 |

    总结和推荐


    综上所述,ZB5AA68蓝色按钮开关凭借其稳定的机械性能、可靠的电气特性以及广泛的适用环境,是一款值得信赖的工业电子元件。其优越的防护能力和多样化安装选项使其成为工业自动化领域的理想选择。
    推荐指数:★★★★★
    推荐理由:适用于高要求工业场景,具备高性价比和多功能性。建议在需要频繁操作且对环境条件要求较高的场景中优先选用。

ZB5AA68厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AA68数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AA68 ZB5AA68数据手册

ZB5AA68封装设计

查看详情并下载
Symbol
Footprint
3D Model
