SCHNEIDER/施耐德  ZB4BG6

ZB4BG6概述

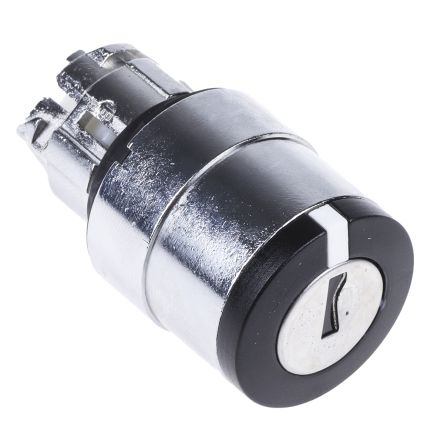

    # Harmony XB4 Key Selector Switch Technical Manual

    1. 产品简介


    基本介绍
    Harmony XB4头端钥匙选择开关(型号:ZB4BG6)是一种用于各种工业和控制系统的高级电气元件。它主要用于实现多位置控制操作,广泛应用于工厂自动化、建筑控制和安全系统等领域。
    主要功能和应用领域
    - 功能:提供精确的位置选择和锁定功能,确保控制系统在不同位置之间的切换安全可靠。
    - 应用领域:
    - 工厂自动化
    - 建筑控制
    - 安全系统
    - 过程控制
    - 机械设备控制

    2. 技术参数


    基本参数
    - 型号: ZB4BG6
    - 材料: 铬电镀金属外壳
    - 安装直径: 22毫米 (0.9英寸)
    - 头部形状: 圆形
    - 钥匙类型: 455号钥匙
    - 位置数量: 2个
    - 按键返回方向: 从右到左弹簧复位
    - 净重: 0.216磅 (0.098千克)
    电气参数
    - 电气配置代码: C3, C4, C5, C6, C7, C8, C9, C11, SF1, SR1, C15
    - 电气耐久性: 1,000,000次循环
    - 电气组成代码C3: 6单前安装
    - 电气组成代码C4: 6单前安装及双前安装
    - 电气组成代码C5: 5单前安装
    - 电气组成代码C6: 5单前安装及双前安装
    - 电气组成代码C7: 4单前安装
    - 电气组成代码C8: 4单前安装及双前安装
    - 电气组成代码C11: 3单前安装
    - 电气组成代码C15: 1单前安装
    环境参数
    - 存储温度范围: -40°F 到 158°F (-40°C 到 70°C)
    - 工作温度范围: -40°F 到 158°F (-40°C 到 70°C)
    - 防护等级: IP66, IP67, IP69, IP69K
    - 振动阻力: 5gn (2…500Hz)
    - 冲击阻力: 30gn (18ms), 50gn (11ms)
    - 过电压类别: I 类 IEC 60536

    3. 产品特点和优势


    特点
    - 高机械耐久性: 1,000,000次循环
    - 宽广的工作温度范围: -40°C 到 70°C
    - 多种电气配置选项: C3, C4, C5, C6, C7, C8, C9, C11, SF1, SR1, C15
    - 多种防护等级: IP66, IP67, IP69, IP69K
    - 高抗振和抗冲击性能
    - 符合多项国际标准: EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14, GB 14048.5, EN/IEC 60947-5-1
    优势
    - 安全可靠: 多位置选择和锁定功能,确保控制系统切换安全。
    - 环境适应性强: 能够在广泛的温度范围内正常工作。
    - 高可靠性: 机械耐久性高达1,000,000次循环,适用于严苛的工业环境。
    - 灵活配置: 提供多种电气配置选项,满足不同应用需求。

    4. 应用案例和使用建议


    应用案例
    - 工厂自动化:在生产线上的控制面板上安装多个Harmony XB4开关,实现多步骤操作的精确控制。
    - 建筑控制:在楼宇管理系统中使用该开关,实现安全门禁和紧急切断等功能。
    使用建议
    - 安装注意事项:
    - 确保电路板最小厚度为1.6毫米。
    - 检查面板切割孔直径为22.4毫米±0.1毫米。
    - 控制器体和固定套圈(ZB4 BZ009)的安装角度为±2°30'。
    - 固定螺丝扭矩不超过0.6牛米。
    - 在每个90毫米水平和120毫米垂直方向上安装一个ZB4 BZ079固定套圈/支柱及其固定螺丝。

    5. 兼容性和支持


    兼容性
    - 其他电子元器件:可与其他标准电气元件和接口兼容,适合多种应用场合。
    - 支持与维护:制造商提供18个月保修服务,客户可以联系当地分销商或零售商获取技术支持。

    6. 常见问题与解决方案


    常见问题
    1. 安装过程中电路板无法固定
    - 解决方案:检查电路板的厚度是否达到要求,确保所有孔位对齐正确。
    2. 开关在使用过程中出现误动作
    - 解决方案:检查是否有外部干扰因素,如振动或冲击,调整安装位置或加强固定措施。
    3. 开关不能正常复位
    - 解决方案:检查内部弹簧是否损坏,更换损坏的弹簧即可恢复正常。

    7. 总结和推荐


    综合评估
    - 优点:
    - 高度可靠的机械设计,寿命长。
    - 广泛的工作温度范围,适应性强。
    - 灵活的电气配置,适用多种应用场景。
    - 严格的环境测试,符合国际标准。
    推荐
    综上所述,Harmony XB4头端钥匙选择开关(型号:ZB4BG6)是一款高度可靠、性能优异的开关设备。它在工业自动化和建筑控制等领域的广泛应用证明了其卓越的性能和实用性。对于需要高精度、多功能且耐用的控制开关的应用场景,强烈推荐使用该产品。

ZB4BG6厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB4BG6数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB4BG6 ZB4BG6数据手册
